首页  >  产品百科  >  744373580047

744373580047

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 82MHz 42A 18A 470nH 2.38mΩ ±20% 8040 标准安装,贴片安装 9.2mm*8.5mm*4mm
供应商型号: BN-744373580047
供应商: 海外现货
标准整包数: 1

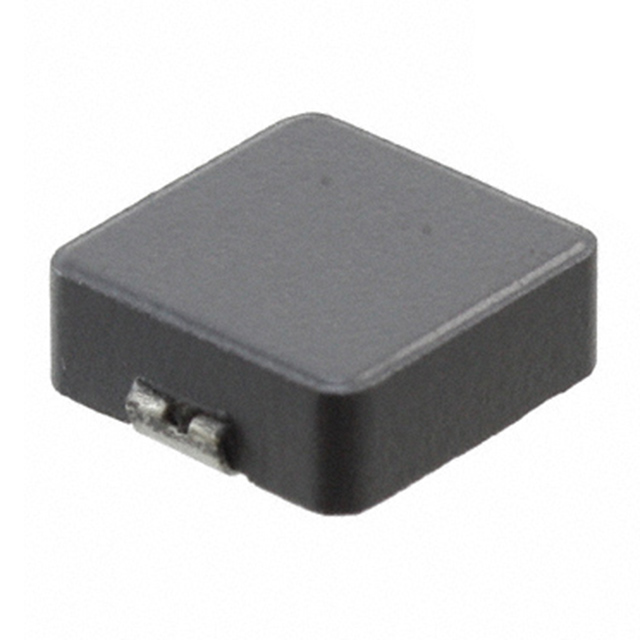

WURTH 贴片电感 744373580047

744373580047概述

    电子元器件产品技术手册:WE-LHMI SMD Power Inductor

    产品简介


    WE-LHMI SMD Power Inductor(WE-LHMI)是一款专为通用电子设备设计的表面贴装电感器。其主要功能是通过调节电流来储存和释放能量,从而在电源管理和信号处理等应用中发挥重要作用。此产品适用于各种消费类电子产品、通信设备和工业控制系统。

    技术参数


    - 尺寸规格(mm)
    - 最大高度:4 mm
    - 宽度:1.5 ±0.5 mm
    - 长度:9.7 ±0.5 mm
    - 最大长度:9.2 mm
    - 引脚间距:8.5 ±0.5 mm
    - 推荐焊盘图案尺寸(mm):
    - 3.7 mm
    - 4.82 mm
    - 2.42 mm
    - 9.65 mm
    - 电气特性
    - 电感量:100 kHz/10 mA 时,0.47 μH,±20%
    - 额定电流:ΔT = 40 K 时,18 A(最大)
    - 饱和电流:|ΔL/L| < 20% 时,42 A(典型)
    - 直流电阻:20 °C 时,1.68 mΩ(典型),2.38 mΩ(最大)
    - 自谐振频率:82 MHz(典型)
    - 工作环境
    - 工作温度范围:-40 °C 至 +125 °C
    - 储存温度范围:-20 °C 至 +40 °C
    - 焊接条件:符合 IPC/JEDEC J-STD-020E 标准

    产品特点和优势


    - 高效能:WE-LHMI 在额定电流下具有良好的热稳定性,且饱和电流高达 42 A,能够满足多种应用需求。
    - 低损耗:低直流电阻(RDC)保证了高效率的能量传输,减少能耗。
    - 宽温度范围:能够在极端环境下保持稳定的性能表现,适用于严苛的应用场景。
    - 安全可靠:符合通用电子设备的安全标准,避免了严重人身伤害的风险。

    应用案例和使用建议


    - 典型应用:可用于电源模块、LED驱动器、滤波电路、DC-DC转换器等。在需要高可靠性、稳定性的场合表现尤为出色。
    - 使用建议:
    - 在焊接过程中,确保焊料温度符合标准,以避免损坏电感器。
    - 设计电路时,留出足够的散热空间,防止过热对电感器造成影响。
    - 避免机械冲击,以免铁粉材料受损。

    兼容性和支持


    - 兼容性:WE-LHMI 可与多种 PCB 设计和封装方式兼容,适用于标准焊接工艺。
    - 厂商支持:提供全面的技术支持和售后服务,确保客户在设计和使用过程中获得最佳体验。

    常见问题与解决方案


    - Q: 如何确保电感器在高温下的稳定性?
    - A: 使用过程中应注意控制工作温度,不得超过 125 °C,同时确保电路板有良好的散热设计。

    - Q: 如何避免电感器在焊接过程中的损坏?
    - A: 遵循制造商提供的焊接曲线,确保焊接温度和时间符合标准要求。

    - Q: 如何处理因焊接不当造成的电感器损坏?
    - A: 检查电感器的电气和机械特性,如有损坏需更换新的电感器。

    总结和推荐


    WE-LHMI SMD Power Inductor 是一款性能优异、应用广泛的电感器,适合用于电源管理、信号处理等应用场景。其高效率、低损耗和宽温度范围使其成为众多设计的理想选择。我们强烈推荐在各种电子设备中使用此产品,特别是在需要高可靠性和稳定性的场合。如果您有任何疑问或需要进一步的技术支持,可随时联系厂商获取帮助。

744373580047参数

参数
容差 ±20%
直流电阻(DCR) 2.38mΩ
额定电流 18A
Q值 -
测试频率 100KHz
电感值 470nH
饱和电流(LSAT) 42A
自谐振频率(SRF) 82MHz
长*宽*高 9.2mm*8.5mm*4mm
通用封装 8040
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

744373580047厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744373580047数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744373580047 744373580047数据手册

744373580047封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 2.178 ¥ 18.5783
50+ $ 2.1054 ¥ 17.9591
100+ $ 1.9118 ¥ 16.3077
500+ $ 1.7424 ¥ 14.8627
库存: 50
起订量: 44 增量: 0
交货地:
最小起订量为:10
合计: ¥ 185.78
