744373965470

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 3.8MHz 9.5A 3.7A 47μH 90mΩ ±20% 标准安装,贴片安装 14mm*12.8mm*6.5mm
供应商型号: BN-744373965470
供应商: 海外现货
标准整包数: 1

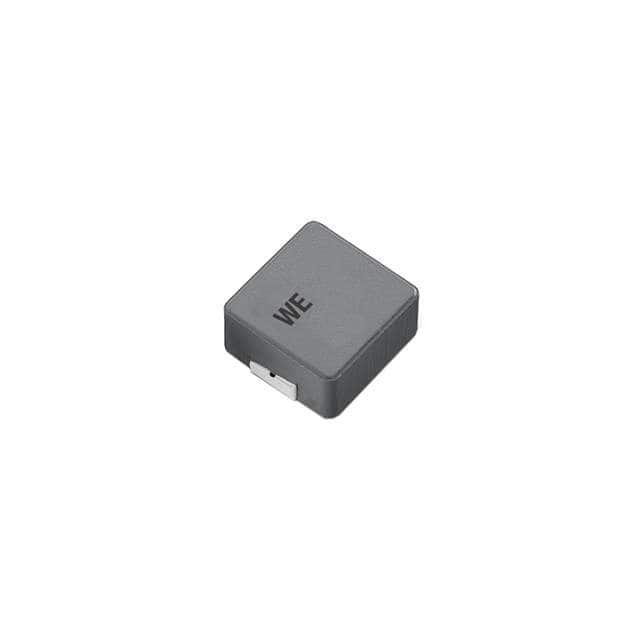

WURTH 贴片电感 744373965470

744373965470概述

    WE-LHMI SMT Power Inductor 技术手册解析

    产品简介


    WE-LHMI 是一种表面贴装(SMT)功率电感器,适用于一般电子设备。它主要用于电源管理、滤波、信号耦合等领域,能够提供稳定的电感值和电流承载能力。

    技术参数


    - 尺寸:长(13.5 ± 0.5 mm),宽(12.5 ± 0.3 mm),高(6.2 ± 0.3 mm)
    - 标记:470(电感代码)
    - 额定电流:
    - ΔT = 40 K 条件下:3.7 A 最大值
    - ΔT = 40 K 条件下:4.4 A 最大值(性能等级)
    - 饱和电流:
    - ΔL/L < 10%:6.15 A 典型值
    - ΔL/L < 30%:13.1 A 典型值
    - 直流电阻:
    - 20°C 条件下:74.6 mΩ 典型值
    - 20°C 条件下:90 mΩ 最大值
    - 自谐振频率:3.8 MHz 典型值
    - 认证:符合 RoHS 标准,REACH 标准,无卤素标准
    - 工作温度范围:环境温度 -40 至 +85°C;操作温度 -40 至 +125°C

    产品特点和优势


    - 高可靠性:通过国际标准认证,确保长期稳定性。
    - 广泛的应用范围:适用于多种通用电子设备,特别是在电源管理和信号处理方面表现优异。
    - 良好的热性能:能在宽泛的工作温度范围内稳定工作。
    - 环保材料:无卤素,符合严格的环保标准。

    应用案例和使用建议


    - 典型应用:电源电路、滤波电路、信号耦合等。
    - 使用建议:
    - 确保安装在设计良好的 PCB 上,以减少温度上升的影响。
    - 遵循推荐的焊接曲线,避免超载。
    - 在清洁过程中,避免使用刷子来清洗 PCB,以防损坏引线。

    兼容性和支持


    - 兼容性:与其他标准 SMT 设备兼容,便于集成。
    - 支持:制造商提供了详尽的技术文档和支持服务,确保客户可以顺利应用。

    常见问题与解决方案


    - Q: 产品是否适合安全关键应用?
    - A: 不适用于安全关键应用,除非有特别协议。
    - Q: 如何防止焊接时的损坏?
    - A: 遵循推荐的焊接曲线,并确保焊接设备符合产品要求。
    - Q: 如何避免温度过高导致损坏?
    - A: 注意温度控制,确保操作温度不超过最大允许值。

    总结和推荐


    综上所述,WE-LHMI SMT Power Inductor 是一款性能优良、用途广泛的电感器,非常适合用于一般的电子设备中。它的高可靠性、宽泛的工作温度范围和环保特性使其在市场上具有很强的竞争优势。尽管不适合应用于高安全要求的场合,但在常规电子设备中表现出色,推荐用于需要高性能电感的电源管理、滤波和信号耦合应用中。

744373965470参数

参数
额定电流 3.7A
Q值 -
测试频率 100KHz
电感值 47μH
饱和电流(LSAT) 9.5A
自谐振频率(SRF) 3.8MHz
容差 ±20%
直流电阻(DCR) 90mΩ
长*宽*高 14mm*12.8mm*6.5mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

744373965470厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744373965470数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744373965470 744373965470数据手册

744373965470封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 3.0855 ¥ 26.3193
50+ $ 2.9887 ¥ 25.4936
100+ $ 2.8193 ¥ 24.0486
250+ $ 2.6499 ¥ 22.6036
库存: 50
起订量: 31 增量: 0
交货地:
最小起订量为:10
合计: ¥ 263.19
