744138

产品分类: 插件电感
厂牌: WURTH
产品描述: 10KHz 1.8MHz 1.4A 3.5A 727μH 240mΩ ±20% 垂直安装,通孔安装 15mm(宽度)
供应商型号: 732-2282-ND
供应商: Digi-Key
标准整包数: 1
WURTH 插件电感 744138

744138概述


    产品简介

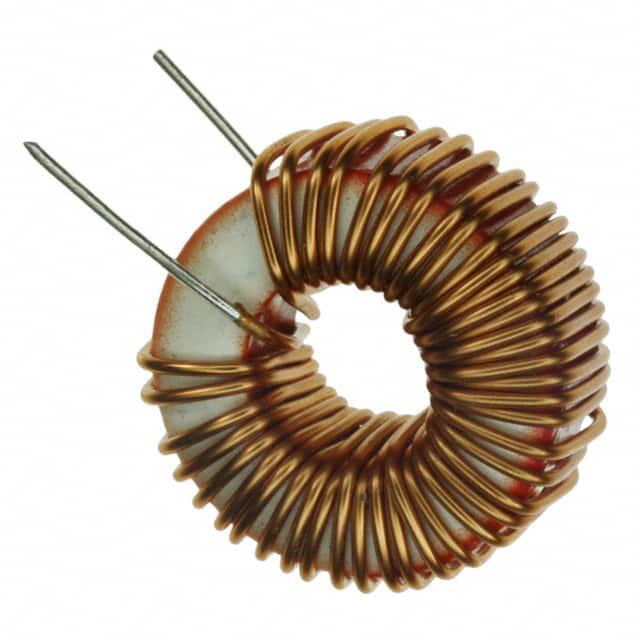

    WE-SI Leaded Toroidal Storage Choke(WE-SI有引脚环形存储扼流圈)是一种专门设计用于一般电子设备的电子元器件。它通过提供稳定的电感值,主要用于抑制电源线路中的高频干扰,提高电路的整体稳定性。这些扼流圈广泛应用于各种电子产品中,如开关电源、通信设备、计算机及外围设备等。

    技术参数


    - 引脚孔位推荐图案:最小孔径为0.7 mm,最大孔径为13.0 mm,典型孔径为12.0 mm ±1.0 mm,最小孔径为1.0 mm,最大孔径为42.0 mm。
    - 标度:推荐为1:2和1:1。
    - 电气特性:
    - 电感量L:在10 kHz / 5 mA下,电感值为727 µH,容差±20%。
    - 额定电流IR:ΔT = 40 K时,最大额定电流为3.5 A。
    - 饱和电流ISAT:当ΔL/L < 10%,典型饱和电流为1.4 A。
    - 直流电阻RDC:在20 °C时,最大直流电阻为0.24 Ω。
    - 认证:
    - RoHS合规(2011/65/EU&2015/863)
    - REACH合规([EC]1907/2006)
    - 无卤素(符合JEDEC JS709B标准)
    - 无卤素(符合IEC 61249-2-21标准)
    - 环境特性:
    - 环境温度(指红外温度):范围为-40°C至+65°C。
    - 操作温度:范围为-40°C至+105°C。
    - 储存条件(在原包装内):温度< 40°C,湿度< 75% RH。
    - 湿敏等级(MSL):1级。

    产品特点和优势


    1. 高可靠性:该产品通过RoHS、REACH等严格的安全和环保认证,确保了其长期的稳定性和安全性。
    2. 广泛的适用范围:适用于各种类型的电子设备,特别适合需要抑制电源线路中的高频干扰的应用。
    3. 低功耗:直流电阻小,有效减少能量损耗。
    4. 高温稳定性:可在极端温度条件下正常工作,范围从-40°C到+105°C。

    应用案例和使用建议


    该产品通常用于开关电源中,以抑制电源线路中的高频噪声。例如,在一个开关电源的设计中,可以将该扼流圈安装在输入电源端,以有效过滤掉高频干扰信号,从而保护后级电路免受损害。使用时应注意保持散热良好,避免过热导致的性能下降。

    兼容性和支持


    - 兼容性:该产品可与多种电子元器件和设备兼容,但需遵循焊接规范和清洗剂的限制要求。
    - 厂商支持:制造商提供详细的技术文档和支持服务,客户可以通过电话或官方网站联系技术支持团队获取帮助。

    常见问题与解决方案


    1. 问:如何确保正确焊接?
    - 答:必须遵循制造商推荐的焊接曲线进行焊接,其他焊接方法可能会影响产品性能。
    2. 问:使用中出现噪音怎么办?
    - 答:如果使用过程中出现噪音,可能是由于音频频率信号导致的磁致伸缩效应。可以通过改变信号频率或加强滤波措施来减轻噪音。
    3. 问:如何保证长时间存储的产品性能?
    - 答:建议不要超过12个月的存储时间,过长的存储可能导致引脚氧化,影响焊接质量。存储时应遵守制造商规定的条件。

    总结和推荐


    综上所述,WE-SI Leaded Toroidal Storage Choke具有出色的电感特性和可靠的性能表现,非常适合用于各类电子设备中,特别是在需要高效抑制高频干扰的应用中表现出色。因此,强烈推荐在设计相关电子产品时选用该产品。

744138参数

参数
饱和电流(LSAT) 1.4A
自谐振频率(SRF) 1.8MHz
容差 ±20%
直流电阻(DCR) 240mΩ
额定电流 3.5A
Q值 -
测试频率 10KHz
电感值 727μH
长*宽*高 15mm(宽度)
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

744138厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744138数据手册

厂牌 PDF简要描述 下载
WURTH 插件电感 WURTH 744138 744138数据手册

744138封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.8948 ¥ 66.7111
10+ $ 7.2748 ¥ 60.881
50+ $ 6.8066 ¥ 56.9627
100+ $ 6.3358 ¥ 53.0226
500+ $ 5.8678 ¥ 49.106
1000+ $ 5.3979 ¥ 45.174
库存: 20
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 66.71
