744373770047

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 77MHz 29A 19A 470nH 1.6mΩ ±20% 1335 标准安装,贴片安装 13.5mm*12.6mm*3.5mm
供应商型号: BN-744373770047
供应商: 海外现货
标准整包数: 1

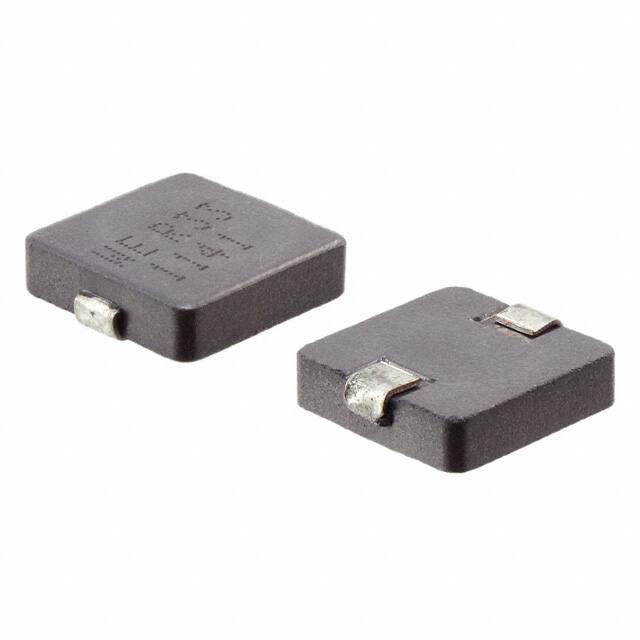

WURTH 贴片电感 744373770047

744373770047概述


    产品简介


    WE-LHMI SMT Power Inductor(型号:744373770047)是一种表面贴装型功率电感器,主要用于通用电子设备中。该电感器能够提供稳定的电感值和电流承载能力,在多种应用中表现出色,包括电源管理、滤波器设计、以及直流-直流转换器等领域。

    技术参数


    - 尺寸:
    - 长度:13.35 mm ± 0.5 mm
    - 宽度:12.6 mm ± 0.3 mm
    - 高度:2.3 mm ± 0.3 mm
    - 标称电感值:
    - 0.47 μH ± 20%
    - 额定电流:
    - IR,40K: 19 A max.(温升ΔT=40K)
    - IRP,40K: 33.8 A max.(温升ΔT=40K)
    - 饱和电流:
    - ISAT,10%: 17.2 A typ.(|ΔL/L| < 10%)
    - ISAT,30%: 40.2 A typ.(|ΔL/L| < 30%)
    - 直流电阻:
    - RDC: 1.32 mΩ typ.
    - RDC: 1.6 mΩ max.
    - 自共振频率:
    - fres: 77 MHz typ.
    - 认证:
    - RoHS合规:[2011/65/EU & 2015/863]
    - REACh合规:[(EC)1907/2006]
    - 无卤素材料合规:[JEDEC JS709B & IEC 61249-2-21]
    - 工作环境:
    - 环境温度范围:-40°C 至 +85°C
    - 操作温度范围:-40°C 至 +125°C
    - 存储条件:≤ 40°C,≤ 75% RH
    - 潮湿敏感度等级(MSL):1

    产品特点和优势


    - 高可靠性: 经过严格测试和认证,确保在不同工作条件下稳定可靠。
    - 低直流电阻: 1.32 mΩ 典型值,可有效降低功耗。
    - 高饱和电流: 最大可达40.2 A(|ΔL/L| < 30%),适用于高电流应用场合。
    - 自共振频率高: 77 MHz 典型值,可有效抑制高频噪声。
    - 无卤素材料: 符合国际环保标准,适合绿色制造需求。

    应用案例和使用建议


    应用案例
    - 电源管理系统: 在电源模块中作为滤波器使用,提供稳定的输出。
    - 通信设备: 在无线通信模块中使用,减少信号干扰。
    - 汽车电子: 用于汽车电源管理,提高效率和稳定性。
    使用建议
    - 温度管理: 在实际应用中应特别注意温度管理,避免温升过高导致的性能下降。
    - 合理布局: 在PCB布局时,应保证足够的散热空间,以防止组件过热。

    兼容性和支持


    - 兼容性: 该电感器与多种标准SMT工艺兼容,便于集成到现有电路板中。
    - 支持服务: 提供详尽的技术文档和在线支持,确保客户在使用过程中获得帮助。

    常见问题与解决方案


    1. 问题: 温度过高
    - 解决方案: 调整电路布局,增加散热装置。

    2. 问题: 无法达到预期电感值
    - 解决方案: 检查焊接质量和连接线缆是否符合要求。

    3. 问题: 自振频率不符合预期
    - 解决方案: 确认焊接工艺符合规范,检查是否有外部电磁干扰。

    总结和推荐


    总体而言,WE-LHMI SMT Power Inductor是一款具有高可靠性和高性能的电感器,特别适用于需要高电流和稳定性能的应用场景。其低直流电阻、高饱和电流和无卤素材料等特点使其成为许多应用的理想选择。强烈推荐在需要高性能电感器的设计中采用此产品。

744373770047参数

参数
Q值 -
测试频率 100KHz
电感值 470nH
饱和电流(LSAT) 29A
自谐振频率(SRF) 77MHz
容差 ±20%
直流电阻(DCR) 1.6mΩ
额定电流 19A
长*宽*高 13.5mm*12.6mm*3.5mm
通用封装 1335
安装方式 标准安装,贴片安装
包装方式 卷带包装

744373770047厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744373770047数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744373770047 744373770047数据手册

744373770047封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 3.025 ¥ 25.8032
50+ $ 2.9645 ¥ 25.2872
100+ $ 2.7225 ¥ 23.2229
250+ $ 2.6015 ¥ 22.1908
库存: 49
起订量: 32 增量: 0
交货地:
最小起订量为:10
合计: ¥ 258.03
直接购买
加入购物车
