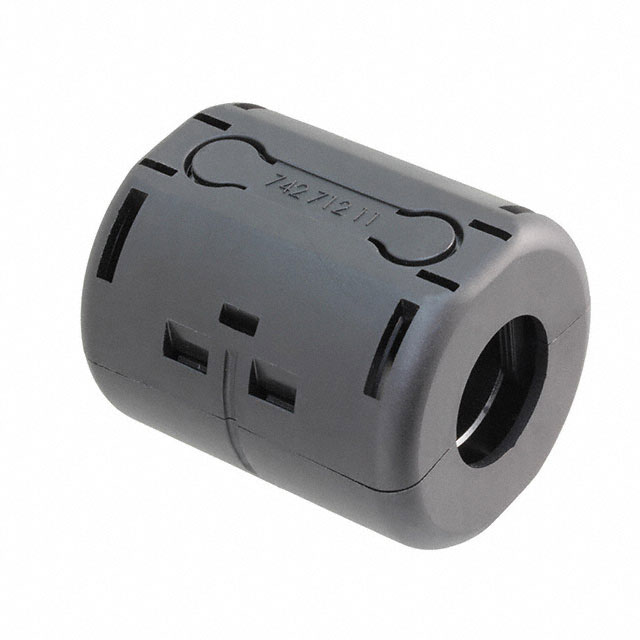

74271211S

产品分类: 磁芯
厂牌: WURTH
产品描述: 伍尔特 扣式磁环 STAR-TEC系列 21mm孔径
供应商型号: 2543203
供应商: 海外现货
标准整包数: 1
WURTH 磁芯 74271211S

74271211S概述

    WE-STAR-TEC Snap Ferrite with Safety Key Technology Technical Overview

    1. 产品简介


    产品类型:
    WE-STAR-TEC Snap Ferrite 是一种专为一般电子设备设计的磁珠,主要用于抑制高频噪声干扰。
    主要功能:
    - 电磁干扰(EMI)滤波
    - 高频噪声抑制
    - 安全锁设计
    应用领域:
    适用于各种电子设备,如消费电子产品、通信设备、工业控制设备等。

    2. 技术参数


    | 参数 | 规格 |

    | 尺寸 | 55.4 ±1.0 x 43.0 ±1.0 x 46.5 ±1.0 mm (长x宽x高) |
    | 适用电缆直径 | 17.0 mm - 21.0 mm |
    | 最大操作温度 | -25°C 到 +105°C |
    | 储存条件(原包装) | <40°C 和 <75% RH |
    | 储存条件(单个零件) | 15°C 至 35°C;45% 至 65% RH |
    | 温度变化范围 | 15°C 至 35°C |
    | 认证 | RoHS 合规,REACH 合规,无卤素认证 |
    | 电气特性 | 测试条件 | 值 | 单位 | 允许误差 |

    | 阻抗(25 MHz,1圈) 232 | Ω | ±25% |
    | 阻抗(100 MHz,1圈) 425 | Ω | ±25% |
    | 阻抗(25 MHz,2圈) 889 | Ω | typ. |
    | 阻抗(100 MHz,2圈) 982 | Ω | typ. |

    3. 产品特点和优势


    - 安全锁设计: 使用 74271 锁定安全功能,提高了产品可靠性。
    - 宽工作温度范围: 可在 -25°C 至 +105°C 的温度范围内正常工作。
    - 兼容多种电缆直径: 支持直径在 17.0 mm 至 21.0 mm 范围内的电缆。
    - 优良的电气性能: 在不同频率下的阻抗特性表现出色。
    - 环保材料: 符合RoHS、REACH 和无卤素标准。

    4. 应用案例和使用建议


    应用案例:
    WE-STAR-TEC Snap Ferrite 广泛应用于各类电子设备中,例如消费类电子产品中的 USB 端口、电脑主板上的高速信号线、以及各种需要 EMI 滤波的应用场合。
    使用建议:
    - 确保在规定的温度范围内安装。
    - 避免直接阳光照射和高湿度环境。
    - 在处理时避免强力冲击和跌落。

    5. 兼容性和支持


    WE-STAR-TEC Snap Ferrite 与多种电缆兼容,具体适配情况请参照相关产品手册。同时,Würth Elektronik eiSos GmbH & Co. KG 提供全面的技术支持和服务,以确保客户能够顺利使用和维护这些产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 组件过热 | 确保操作环境在规定范围内,避免过度负载 |
    | 产品无法正常工作 | 检查电缆直径是否符合要求 |
    | 密封不良 | 检查密封材料是否正确安装,必要时重新检验 |

    7. 总结和推荐


    总结:
    WE-STAR-TEC Snap Ferrite 集成了优秀的电气性能和坚固的设计,适合于各种高频应用场合。其安全性、稳定性和广泛的温度适应性使其在市场上具有很强的竞争力。
    推荐:
    强烈推荐使用 WE-STAR-TEC Snap Ferrite,特别是在需要高性能 EMI 滤波和噪声抑制的应用环境中。客户应确保在设计和使用过程中严格遵守手册中的指导和建议。

74271211S参数

参数
容差 -
磁路长度 -
磁芯材料 4 W 620
有效磁导率 -
直径 -
磁体体积 -
磁心因数(ΣI/A) -
电感系数(AI) -
磁路截面积 -
初始磁导率 -
有效面积(Ae) -
长*宽*高 56mm*47mm*43mm
安装方式 自由悬挂
应用等级 工业级
零件状态 在售
包装方式 盒装
