首页  >  产品百科  >  744762382A

744762382A

产品分类: 贴片电感
厂牌: WURTH
产品描述: 7.96MHz 36MHz 160mA 20@7.96MHz 8.2μH 3.05Ω ±5% 1008 贴片安装 2.6mm*2.1mm*1.9mm
供应商型号: 732-3463-1-ND
供应商: Digi-Key
标准整包数: 1

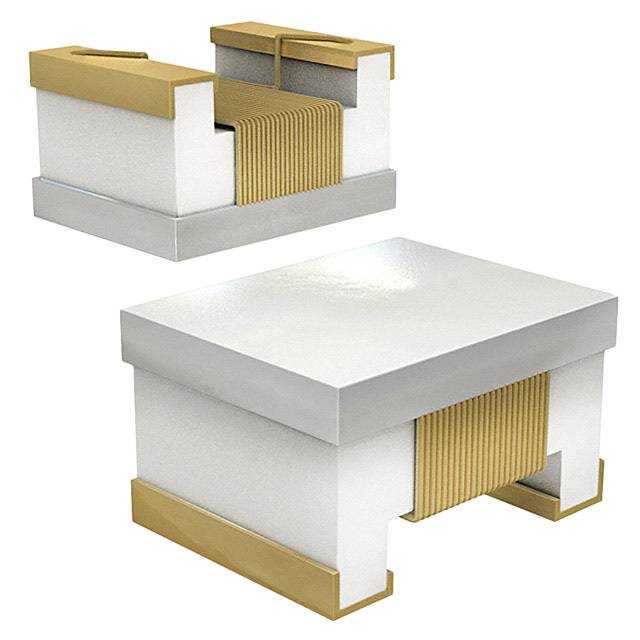

WURTH 贴片电感 744762382A

744762382A概述

    WE-RFI Ferrite SMD Inductor 技术手册

    1. 产品简介


    产品名称: WE-RFI Ferrite SMD Inductor
    型号: 744762382A
    尺寸: 1008A
    制造商: Würth Elektronik eiSos GmbH & Co. KG
    功能: 这是一款表面贴装型(SMD)铁氧体电感器,用于各种通用电子设备中。铁氧体材料因其高磁导率和低损耗的特点而被广泛应用于抑制射频干扰(RFI)。
    应用领域: 适用于手机、平板电脑、笔记本电脑、无线通信设备、传感器和众多消费类电子产品。

    2. 技术参数


    - 标称电感量: 8.2 µH (允许误差±5%)
    - Q值: 20 @ 7.96 MHz
    - 直流电阻: 3.05 Ω
    - 额定电流: 160 mA
    - 自谐振频率: 36 MHz
    - 电气特性测试条件: 20°C, 33% RH
    - 工作温度范围: -40°C 到 +85°C
    - 存储温度范围(带卷): -40°C 到 +40°C,湿度 30% 到 70%
    - 焊接要求: 需符合无铅回流焊工艺,具体参见 H2 表和 H3 表中的焊接规范。

    3. 产品特点和优势


    - 高Q值: 在高频应用中表现出色,有效减少信号失真。
    - 高可靠性: 确保产品在较宽的工作温度范围内依然稳定可靠。
    - 小型化设计: 能满足现代电子设备的小型化需求。
    - 应用广: 可广泛应用于各种电子设备中,尤其是在需要抑制射频干扰的应用中。

    4. 应用案例和使用建议


    - 案例: 适用于手机和平板电脑中的RFI滤波电路。
    - 使用建议:
    - 确保环境温度不超过85°C: 特别是在极端条件下工作时。
    - 选择合适的焊接温度曲线: 按照无铅回流焊的要求设置温度曲线,避免焊接损坏。
    - 注意防潮: 在存储过程中要注意保持干燥,避免湿度过高导致的性能下降。

    5. 兼容性和支持


    - 兼容性: 与市场上主流的SMT生产线和设备兼容。
    - 支持: 厂商提供全面的技术支持和售后保障,通过其官网可获取最新技术文档和支持服务。

    6. 常见问题与解决方案


    - 问题: Q值下降
    解决方案: 检查焊接质量,确保焊接温度符合要求,同时确认周围环境湿度和温度控制得当。
    - 问题: 自谐振频率不稳定
    解决方案: 检查电路布局,避免信号线过长和过密,优化电路设计以降低寄生效应。
    - 问题: 直流电阻增加
    解决方案: 检查焊接点是否有氧化现象,及时进行清洁和处理,确保良好的电气接触。

    7. 总结和推荐


    这款WE-RFI Ferrite SMD Inductor凭借其高Q值、高可靠性以及小巧的设计,非常适合用于多种消费类电子设备中。尽管其主要适用于通用电子设备,但对于某些需要高性能RFI滤波的应用场景也具有较高的适用性。强烈推荐给对小型化、高可靠性电感器有需求的设计工程师和制造商。

744762382A参数

参数
Q值 20@7.96MHz
测试频率 7.96MHz
电感值 8.2μH
饱和电流(LSAT) -
自谐振频率(SRF) 36MHz
容差 ±5%
直流电阻(DCR) 3.05Ω
额定电流 160mA
长*宽*高 2.6mm*2.1mm*1.9mm
通用封装 1008
安装方式 贴片安装
零件状态 在售

744762382A厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744762382A数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744762382A 744762382A数据手册

744762382A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4945 ¥ 4.1785
10+ $ 0.4658 ¥ 3.9356
50+ $ 0.4074 ¥ 3.4423
100+ $ 0.3632 ¥ 3.0393
500+ $ 0.3342 ¥ 2.7964
1000+ $ 0.3061 ¥ 2.5614
库存: 1905
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.17
