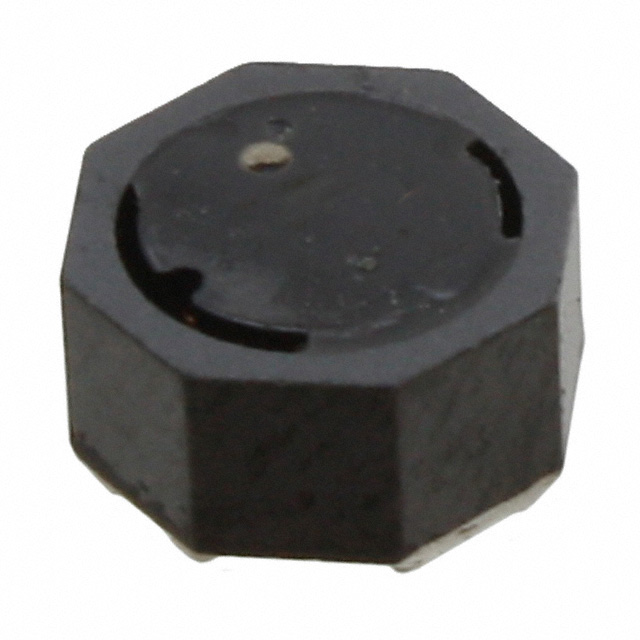

744071102

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 2.2MHz 340mA 230mA 1mH 3.5Ω ±30% 8043 标准安装,贴片安装 8mm*8mm*4.6mm
供应商型号: 732-7356-6-ND
供应商: Digi-Key
标准整包数: 1
WURTH 贴片电感 744071102

744071102概述

    WE-TPC SMD Shielded Tiny Power Inductor - 技术手册概述

    产品简介


    WE-TPC SMD Shielded Tiny Power Inductor(WE-TPC SMD屏蔽式微型功率电感)是一款专为通用电子设备设计的小型屏蔽式表面贴装功率电感。该电感适用于各种消费电子、通信设备和工业控制系统的电源电路中。其紧凑的设计使其成为空间受限应用的理想选择,如笔记本电脑、智能手机、路由器和LED驱动器。

    技术参数


    以下是该电感的关键技术参数:
    - 尺寸: 8.00 mm x 8.50 mm x 4.30 mm(允许公差为±0.3 mm)
    - 额定电流: ΔT = 40 K 时最大0.23 A
    - 饱和电流: |ΔL/L| < 35% 时典型值为0.34 A
    - 直流电阻: 典型值2985 mΩ,最大值3500 mΩ
    - 自谐振频率: 典型值2.2 MHz
    - 温升限制: 最高温度不超过+125°C
    - 工作温度范围: 环境温度-40°C至+85°C,工作温度-40°C至+125°C
    - 存储温度: 在原始包装中-20°C至+40°C,湿度≤75%

    产品特点和优势


    1. 小型化设计:采用紧凑的SMD封装,适合于对空间要求高的应用场合。
    2. 高可靠性:能够在宽泛的工作温度范围内稳定运行。
    3. 低直流电阻:减少能量损耗,提高效率。
    4. 屏蔽结构:有效抑制电磁干扰,提高系统整体性能。

    应用案例和使用建议


    该电感广泛应用于各类电源管理电路,如DC-DC转换器、滤波器和整流器等。为了最大化其性能,建议在焊接过程中严格遵循制造商提供的焊接曲线。此外,在设计PCB布局时,确保该电感远离可能产生电磁干扰的其他组件。

    兼容性和支持


    该电感适用于大多数标准表面贴装工艺。制造商提供全面的技术支持,包括样品、工程咨询和技术文档。用户在应用过程中遇到任何问题,可以通过制造商的官方渠道寻求帮助。

    常见问题与解决方案


    - 问题1: 温度超过规定范围导致损坏。
    - 解决办法: 使用散热片或改进散热设计,确保工作温度不超出规格范围。
    - 问题2: 直流电阻过高影响电路性能。
    - 解决办法: 检查焊接质量,确保焊接温度和时间符合要求。必要时可以考虑更换更高规格的产品。

    总结和推荐


    综上所述,WE-TPC SMD屏蔽式微型功率电感以其紧凑的设计、高可靠性、低直流电阻以及优异的抗干扰性能,在多种应用场合中表现出色。尽管在某些极端环境下需要特别注意,但总体而言,该产品是值得推荐的优质电感元件。对于希望提升产品性能、减少功耗的应用,该电感无疑是一个明智的选择。

744071102参数

参数
容差 ±30%
直流电阻(DCR) 3.5Ω
额定电流 230mA
Q值 -
测试频率 100KHz
电感值 1mH
饱和电流(LSAT) 340mA
自谐振频率(SRF) 2.2MHz
长*宽*高 8mm*8mm*4.6mm
通用封装 8043
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
