613026216921

产品分类:
厂牌: WURTH
产品描述: Wurth Elektronik 2.54mm间距26p双排排母, WR-PHD系列, 底部插入
供应商型号: BN-613026216921
供应商: 海外现货
标准整包数: 1
WURTH  613026216921

613026216921概述


    产品简介

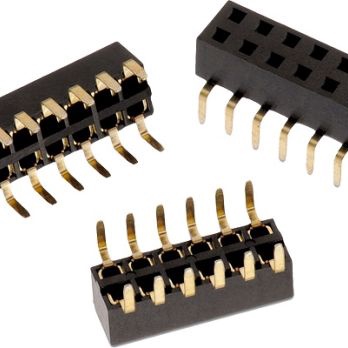

    这款2.54毫米双排底入式连接器(Header)是一款专为一般电子设备设计的产品。它具有良好的机械稳定性和电气性能,适用于广泛的电子设备。其主要功能是提供可靠的电气连接,广泛应用于消费电子、工业控制、通讯设备等领域。

    技术参数


    - 材料
    - 绝缘体:PA 46(聚酰胺)
    - 阻燃等级:UL94-V0
    - 颜色:黑色
    - 接触材料:铜合金
    - 接触镀层:金
    - 质量标准
    - 符合CECC 75 301-802标准的质量等级3
    - 电气特性
    - 工作电压:250 VAC
    - 额定电流:3 A
    - 绝缘电阻:> 1000 MΩ
    - 耐压:500 VAC/min
    - 接触电阻:≤ 20 mΩ
    - 环境特性
    - 工作温度范围:-40°C 到 125°C
    - 遵守RoHS标准,无铅
    - 包装
    - 管装(TUBE)

    产品特点和优势


    1. 高可靠性:采用PA 46绝缘材料和金镀层接触材料,确保了连接器在高温、高湿等恶劣环境下依然保持高可靠性。
    2. 安全性:UL94-V0阻燃等级使得该连接器能够在发生火灾时有效防止火焰蔓延,保障设备安全。
    3. 宽温范围:-40°C 到 125°C的工作温度范围使其适用于各种严苛环境。
    4. 高性能:最大额定电流达到3A,工作电压为250VAC,完全满足大多数电气设备的需求。

    应用案例和使用建议


    应用案例
    这款连接器被广泛应用于各类电子设备中,如消费电子产品、工业控制板、汽车电子等。例如,在智能家居系统中,用于连接传感器和控制模块,以实现智能设备之间的数据传输。
    使用建议
    - 在安装前,确保电路板和连接器清洁干燥。
    - 使用合适的焊接工艺,如波峰焊,确保连接可靠。
    - 确保连接器接触面的清洁和无污染,避免影响电气性能。

    兼容性和支持


    该产品具有良好的兼容性,可以与多种其他电子元件和设备配套使用。Wurth Elektronik提供了详细的技术支持和售后服务,确保用户在使用过程中得到必要的帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接器接触不良 | 清洁连接器和电路板上的焊接点,确保无尘无污 |
    | 插拔力过大 | 检查连接器与插座的尺寸是否匹配,调整插头和插座的位置 |
    | 工作温度超出正常范围 | 在极端环境下使用散热片或其他冷却装置 |

    总结和推荐


    总体来说,这款2.54毫米双排底入式连接器是一款设计精良、性能稳定的电子元器件,适用于各种工业和消费电子领域。它的高可靠性、宽温范围和良好的电气性能使其成为许多应用场景的理想选择。强烈推荐该产品给需要高质量连接器的工程师和制造商。
    通过上述分析可以看出,该产品不仅在技术上具有显著优势,而且在实际应用中表现出色,能够很好地满足市场需求。

613026216921厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

613026216921数据手册

厂牌 PDF简要描述 下载
WURTH WURTH 613026216921 613026216921数据手册

613026216921封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 6.7518 ¥ 57.5929
100+ $ 6.4977 ¥ 55.4254
250+ $ 6.2194 ¥ 53.0515
500+ $ 5.9532 ¥ 50.7808
库存: 18
起订量: 14 增量: 0
交货地:
最小起订量为:10
合计: ¥ 575.92
直接购买
加入购物车
