744758410A

产品分类: 贴片电感
厂牌: WURTH
产品描述: 2.52MHz 40MHz 300mA 15@2.52MHz 10μH 2.8Ω ±5% 1008 贴片安装 2.6mm*2.1mm*1.9mm
供应商型号: 2066931
供应商: 海外现货
标准整包数: 5

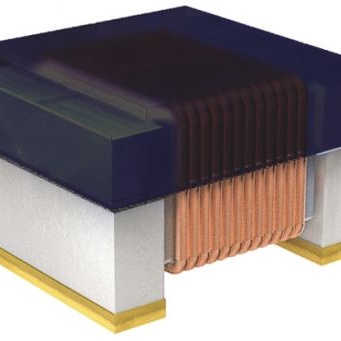

WURTH 贴片电感 744758410A

744758410A概述


    产品简介


    WE-RFH Ferrite SMT Inductor(744758410A)是一款专门设计用于一般电子设备中的表面贴装型电感器。这款产品基于铁氧体材料,广泛应用于各种电子设备中,尤其是在需要滤波和电磁干扰抑制的应用场合。

    技术参数


    - 尺寸:1.7 mm ± 0.2 mm(长),0.5 mm ± 0.1 mm(宽),2.1 mm ± 0.2 mm(高),2.6 mm ± 0.2 mm(引脚间距),0.7 mm(参考)
    - 标称电感值:10 μH(误差±5%)
    - Q因子:15(最小值)
    - 直流电阻:2.8 Ω(最大值)
    - 额定电流:300 mA(温升15 K)
    - 自谐振频率:40 MHz(最小值)
    - 认证:
    - RoHS标准合规(2011/65/EU & 2015/863)
    - REACH标准合规
    - 无卤素标准合规(JEDEC JS709B & IEC 61249-2-21)
    - 符合AEC-Q200 Grade 3标准

    产品特点和优势


    1. 高Q因子:保证了较高的能量存储效率和较低的能量损耗。
    2. 优异的温度稳定性:能够在广泛的温度范围内保持稳定的电气性能。
    3. 高可靠性:通过多项国际标准认证,确保了产品的长期稳定性和可靠性。
    4. 小体积设计:适用于空间受限的设计,如移动设备和可穿戴设备。
    5. 良好的焊接特性:符合行业标准的焊接要求,确保可靠连接。

    应用案例和使用建议


    应用案例:此电感器常用于电源管理电路、信号过滤、电磁干扰抑制等场合。特别是在开关电源、无线通信模块、电源转换器中应用较为广泛。
    使用建议:
    1. 温度管理:尽管该产品具有良好的温度稳定性,但在高温环境下仍需采取散热措施,以避免过热。
    2. 焊接过程:严格按照规定的焊接曲线进行焊接,以确保焊点质量。不正确的焊接可能会导致电气连接失效。
    3. 安装位置:考虑到磁屏蔽效应,安装时应注意远离可能产生干扰的元器件,如变压器或大功率电感器。

    兼容性和支持


    该电感器设计为兼容大多数标准的表面贴装工艺。制造商提供了详细的焊接指南和相关技术支持,确保用户能够顺利完成组装和调试。此外,制造商还提供了一系列文档和技术支持,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后出现虚焊 | 确保焊接曲线正确且焊点充分湿润,必要时重新焊接。 |
    | 温度上升过快 | 检查散热设计,增加散热片或优化散热路径。 |
    | 电感值偏差过大 | 检查生产批次编号,确认是否属于正常公差范围内的产品。 |

    总结和推荐


    综合评估:WE-RFH Ferrite SMT Inductor(744758410A)以其优良的电气特性和可靠性,成为电源管理和信号处理应用中的理想选择。它的设计满足了现代电子产品对小型化和高效能的要求,非常适合在各种高可靠性应用场景中使用。
    推荐:鉴于其卓越的性能和广泛的适用性,我们强烈推荐使用这款电感器。无论是在新产品的开发还是在现有系统的升级中,它都是一个值得信赖的选择。

744758410A参数

参数
直流电阻(DCR) 2.8Ω
额定电流 300mA
Q值 15@2.52MHz
测试频率 2.52MHz
电感值 10μH
饱和电流(LSAT) -
自谐振频率(SRF) 40MHz
容差 ±5%
长*宽*高 2.6mm*2.1mm*1.9mm
通用封装 1008
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

744758410A厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744758410A数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744758410A 744758410A数据手册

744758410A封装设计

查看详情并下载
Symbol
Footprint
3D Model
