74439344010

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 59MHz 27.5A 12A 1μH 5.5mΩ ±20% 6030 标准安装,贴片安装 6.65mm*6.45mm*3.3mm
供应商型号: 2666749
供应商: 海外现货
标准整包数: 1

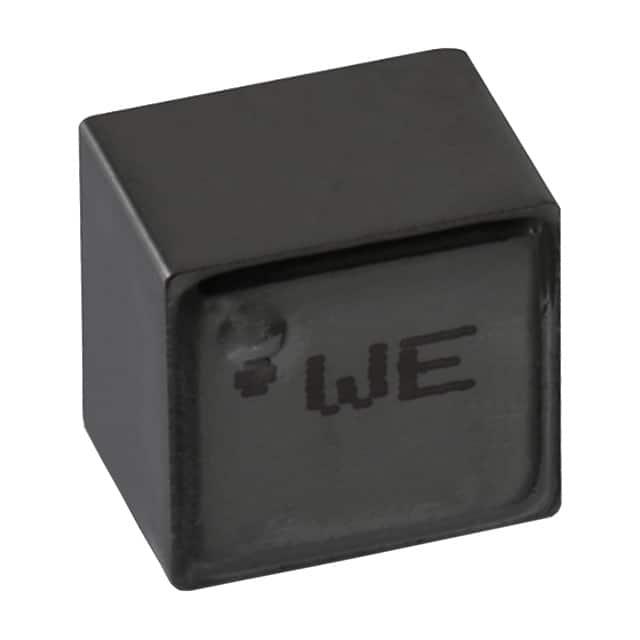

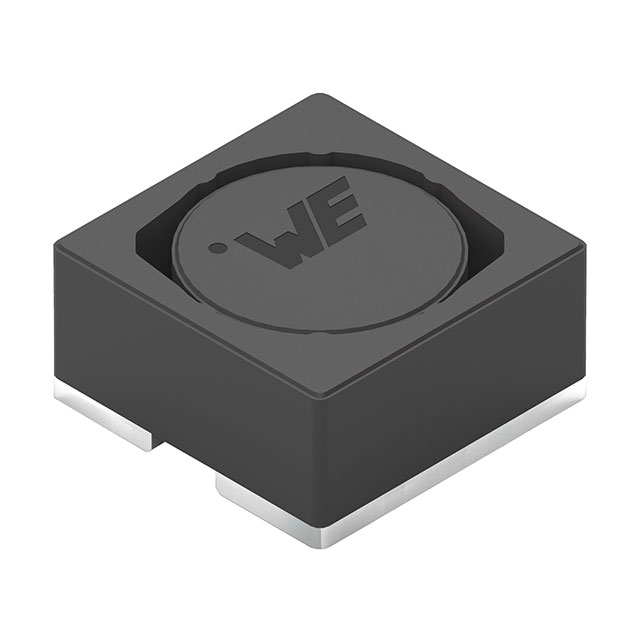

WURTH 贴片电感 74439344010

74439344010概述

    WE-XHMI SMT Power Inductor: Technical Handbook

    1. 产品简介


    WE-XHMI SMT Power Inductor(6030型) 是一种表面贴装功率电感器,专为一般电子设备设计和开发。这款电感器采用铁氧体材料,具有出色的磁性能和较低的直流电阻,适用于各种高频电路。它的主要功能是提供电磁干扰滤波、能量存储和电流稳流,广泛应用于通信设备、计算机、汽车电子等领域。

    2. 技术参数


    - 尺寸:长度 6.65 mm ± 0.2 mm,宽度 6.45 mm ± 0.2 mm,高度 4.5 mm 最小值。
    - 电气特性:
    - 标称电流:\( IR \) ΔT = 40 K 时为 12 A(最大值)
    - 饱和电流:\( I{SAT} \) \( |\Delta L / L| < 30\% \) 时为 27.5 A(典型值)
    - 直流电阻:\( R{DC} \) @ 20 °C 时为 5.5 mΩ ± 10%
    - 自谐振频率:\( f{res} \) 典型值为 59 MHz
    - 电感量:\( L \) @ 100 kHz / 10 mA 时为 1 µH ± 20%
    - 工作环境:
    - 环境温度:-40 °C 至 +85 °C
    - 储存条件:<40 °C 和 <75% RH
    - 湿度敏感度等级:1 级

    3. 产品特点和优势


    - 高可靠性:满足 RoHS 和 REACH 标准,符合无卤素要求。
    - 宽温范围:能够在极端温度条件下稳定工作。
    - 低损耗:高自谐振频率使得在高频应用中表现优异。
    - 高性能:优秀的饱和电流和电流稳流能力,确保电路的高效运行。
    - 易于安装:标准 SMT 表面贴装工艺,适合大规模生产。

    4. 应用案例和使用建议


    - 通信设备:适用于路由器、交换机、无线通信设备等,能够有效抑制电磁干扰。
    - 计算机和服务器:在电源模块中使用,提高系统的稳定性和效率。
    - 汽车电子:在车载充电器和电源管理单元中使用,增强系统稳定性。
    使用建议:
    - 热管理:在高温环境下工作时,应特别注意散热,确保温度不超过 +125 °C。
    - 电流限制:避免超过额定电流,以免影响产品寿命和性能。
    - 清洁注意事项:使用适当的清洁剂以避免损坏产品。

    5. 兼容性和支持


    - 兼容性:与标准 SMT 工艺兼容,可与现有生产线无缝集成。
    - 技术支持:Würth Elektronik eiSos GmbH & Co. KG 提供详尽的技术文档和支持服务,帮助客户进行产品选型和应用设计。

    6. 常见问题与解决方案


    - Q:产品在高温环境下性能如何?
    - A: 确保在高温环境下的工作温度不超过 +125 °C,可以通过良好的热设计来实现。

    - Q:如何判断产品是否已达到使用寿命?
    - A: 检查产品的工作状态,特别是直流电阻和电感量的变化。如果超出容差范围,则需要更换。

    7. 总结和推荐


    WE-XHMI SMT Power Inductor 是一款高性能、高可靠性的电感器,非常适合在各种电子设备中使用。其广泛的适用范围和优越的电气性能使其成为许多关键应用的理想选择。推荐在需要高效电磁干扰滤波和电流稳流的应用中使用。在进行设计之前,建议仔细阅读完整的技术手册,并联系供应商获取进一步的支持和技术咨询。

74439344010参数

参数
饱和电流(LSAT) 27.5A
自谐振频率(SRF) 59MHz
容差 ±20%
直流电阻(DCR) 5.5mΩ
额定电流 12A
Q值 -
测试频率 100KHz
电感值 1μH
长*宽*高 6.65mm*6.45mm*3.3mm
通用封装 6030
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
