78438356022

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 34MHz 6.2A 4.7A 2.2μH 35mΩ ±20% 标准安装,贴片安装 4.1mm*4.1mm*2.1mm
供应商型号: 3237513
供应商: 海外现货
标准整包数: 1

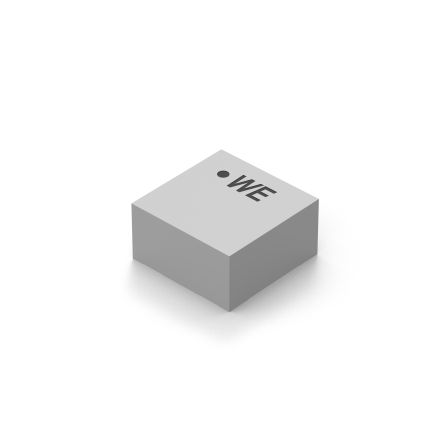

WURTH 贴片电感 78438356022

78438356022概述


    产品简介


    WE-MAIA SMT Power Inductor 是一款专为通用电子设备设计的表面贴装功率电感器。这种电感器通过将电流转化为磁场,以达到滤波、稳压和其他电磁干扰抑制的目的。它的主要功能是储存能量和释放能量,常应用于电源管理、开关电源、DC/DC转换器等场合。

    技术参数


    - 尺寸:长 x 宽 x 高 = 4.1 mm ±0.2 mm x 4.1 mm ±0.2 mm x 2.1 mm(最大值)
    - 重量:未提供
    - 引脚间距:1.25 mm ±0.2 mm
    - 工作电压:未提供
    - 标称阻抗:未提供
    - 绝缘材料:聚苯乙烯
    - 电气特性:
    - 电感值 L:2.2 μH ±20% @ 100 kHz / 10 mA
    - 额定电流 IR:4.7 A(ΔT = 40 K)
    - 饱和电流 ISAT:6.2 A(ΔL/L < 20%)
    - 直流电阻 RDC:29 mΩ(典型值),35 mΩ(最大值) @ 20 °C
    - 自谐振频率 fres:34 MHz(典型值)
    - 认证:符合RoHS、REACH标准,无卤素,通过AEC-Q200 Grade 1认证
    - 工作温度范围:环境温度 -40 °C 到 +85 °C,操作温度 -40 °C 到 +125 °C
    - 存储条件:< 40 °C,< 75% RH

    产品特点和优势


    WE-MAIA SMT Power Inductor 具有以下独特的功能和优势:
    - 高饱和电流:在保持较低直流电阻的同时,能够处理较高的电流,适合于高频和大电流的应用。
    - 低温升:在额定电流下,温升仅为40 K,提高了可靠性。
    - 高耐热性:宽广的操作温度范围使其适用于各种极端环境。
    - 环境友好:无卤素材料,符合RoHS和REACH标准,有助于环保。
    - 高可靠性:通过严格的AEC-Q200认证,保证了在汽车和工业应用中的稳定性和可靠性。

    应用案例和使用建议


    WE-MAIA SMT Power Inductor 广泛应用于电源管理电路,如开关电源、DC/DC转换器和滤波电路。例如,在一个典型的电源模块中,它可以用于输出滤波和纹波抑制,从而提高电源的稳定性和效率。
    使用建议:
    - 选择合适的焊膏厚度:使用推荐的100μm厚焊膏,以确保良好的焊接效果。
    - 正确的回流焊接工艺:遵循IPC/JEDEC J-STD-020E标准中的回流焊接曲线,以防止过度加热损坏电感器。
    - 避免机械冲击:电感器在组装过程中不应受到剧烈的机械冲击,以免损伤内部线圈。

    兼容性和支持


    WE-MAIA SMT Power Inductor 可以方便地与其他标准SMT组件一起使用,并且制造商提供了详细的封装规格和安装指南。如果需要技术支持或遇到任何问题,可以通过官方网站或客服邮箱与Würth Elektronik eiSos联系。

    常见问题与解决方案


    - 问题:如何处理焊接不良?
    - 解决方法:检查焊膏的厚度是否正确,确保按照推荐的焊接曲线进行回流焊接。
    - 问题:产品是否符合RoHS和REACH标准?
    - 解决方法:查阅产品的认证报告,确认其符合相关环保标准。
    - 问题:如何储存产品以延长寿命?
    - 解决方法:产品应储存在温度低于40°C且湿度低于75%的环境中,避免长时间暴露在阳光下。

    总结和推荐


    综上所述,WE-MAIA SMT Power Inductor 以其高性能、高可靠性、广泛的应用范围以及对环保标准的遵守,在市场上具有很强的竞争力。我们强烈推荐此款电感器用于需要高可靠性的电子设备中,尤其是在开关电源和电源管理应用中。
    请注意,尽管这款产品已经过严格的质量控制,但用户仍需根据具体应用要求进行适当的评估和测试,以确保安全和可靠的运行。

78438356022参数

参数
电感值 2.2μH
饱和电流(LSAT) 6.2A
自谐振频率(SRF) 34MHz
容差 ±20%
直流电阻(DCR) 35mΩ
额定电流 4.7A
Q值 -
测试频率 100KHz
长*宽*高 4.1mm*4.1mm*2.1mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
