744917151

产品分类: 贴片电感
厂牌: WURTH
产品描述: 200MHz 2.3GHz 660mA 39@250MHz 51nH 280mΩ ±2% 0603 贴片安装 1.7mm*1.1mm*1.1mm
供应商型号: 3813096
供应商: 海外现货
标准整包数: 5

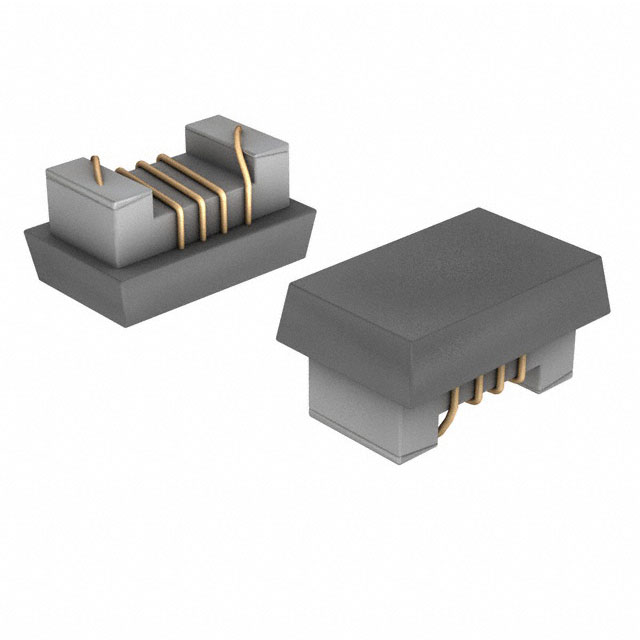

WURTH 贴片电感 744917151

744917151概述


    产品简介


    产品概述
    本产品是Würth Elektronik eiSos GmbH & Co. KG公司生产的WE-KI HC SMT高电流线绕陶瓷电感器(型号:744917151),主要应用于通用电子设备中。其紧凑的设计使其适用于各种小型化电子产品,如便携式设备、通信设备及各种消费电子等领域。
    主要功能
    WE-KI HC SMT高电流线绕陶瓷电感器的主要功能包括储能、滤波、噪声抑制和信号耦合。由于其独特的设计,这款电感器在高频环境下表现出色,能够有效降低噪声并提高系统的整体性能。
    应用领域
    此款电感器广泛应用于智能手机、平板电脑、无线通信设备、工业控制设备及医疗设备等领域,尤其适合需要高效能和高可靠性应用场景。

    技术参数


    | 参数 | 值 | 单位 | 公差 |

    | 尺寸(长x宽x高) | 1.6 x 1.0 x 0.8 mm | mm | - |
    | 推荐焊盘尺寸 | 1.02 x 0.64 x 1.92 mm | mm | - |
    | 额定电流 | 660 | mA | max |
    | 最大温度变化下的温升电流 | ΔT = 20 K | - |
    | 直流电阻 | 0.28 | Ω | max |
    | 自谐振频率 | 2300 | MHz | min |
    | 电感值(200 MHz时) | 51 | nH | ±2% |
    | 质量因子(250 MHz时) | 39 | - | min |

    产品特点和优势


    独特功能
    1. 低直流电阻:该电感器具有较低的直流电阻,这使得其在大电流应用中表现出色,能够有效降低能耗。
    2. 高自谐振频率:自谐振频率为2300 MHz,确保在高频应用中的稳定性。
    3. 高耐热性:工作温度范围为-40°C至+125°C,适应极端环境条件。
    4. RoHS认证:符合RoHS指令要求,确保无有害物质,符合环保标准。
    5. 无卤素:满足JEDEC JS709B和IEC 61249-2-21标准,为绿色环保型产品。
    市场竞争力
    - 卓越的高频性能:在高频环境下表现出色,有效减少噪声干扰。
    - 广泛应用:广泛应用于各类电子设备,特别是需要高性能和高可靠性的场合。
    - 易于集成:紧凑的设计使其易于集成到现有的电路板上,简化了设计过程。

    应用案例和使用建议


    实际使用场景
    该电感器常用于通信设备的电源滤波、射频电路中的噪声抑制、以及各种传感器信号耦合等应用。例如,在智能手机和平板电脑中,它可以用于电源管理单元(PMU)中的电感器,以提供稳定的电流输出并降低电磁干扰。
    使用建议
    - 环境温度:考虑到工作温度范围宽广,选择合适的安装位置,避免高温区域直接接触。
    - 安装方向:建议按照推荐的焊接位置进行安装,以保证最佳性能。
    - 焊接参数:遵循推荐的回流焊接曲线,避免因焊接参数不当导致损坏。

    兼容性和支持


    兼容性
    该产品已通过RoHS认证,适用于多种环保要求严格的应用场合。同时,其标准接口和尺寸使它与大多数标准SMT设备兼容。
    支持服务
    Würth Elektronik eiSos GmbH & Co. KG提供详细的技术文档和支持服务,帮助客户进行产品评估和设计。如有任何疑问,可以联系技术支持团队获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致性能下降 | 确保电感器安装在通风良好的位置,避免高温区域直接接触。 |
    | 直流电阻过高 | 检查电感器是否被正确焊接,并确认连接线路没有受到损伤。 |
    | 电感值不稳定 | 检查焊接温度是否符合规范,必要时重新焊接。 |

    总结和推荐


    综合评估
    WE-KI HC SMT高电流线绕陶瓷电感器是一款高性能、高可靠性的电感器,适用于多种电子设备。其优越的高频性能和宽泛的工作温度范围使其成为许多应用的理想选择。尽管该产品在使用过程中需要注意一定的操作细节,但只要正确安装和使用,它将为您的电子设备带来显著的优势。
    是否推荐
    基于以上分析,我强烈推荐这款电感器给所有需要高性能电感器的工程师和设计师。它不仅能满足当前的应用需求,还能为未来的项目打下坚实的基础。

744917151参数

参数
容差 ±2%
直流电阻(DCR) 280mΩ
额定电流 660mA
Q值 39@250MHz
测试频率 200MHz
电感值 51nH
饱和电流(LSAT) -
自谐振频率(SRF) 2.3GHz
长*宽*高 1.7mm*1.1mm*1.1mm
通用封装 0603
安装方式 贴片安装
包装方式 卷带包装

744917151厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744917151数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744917151 744917151数据手册

744917151封装设计

查看详情并下载
Symbol
Footprint
3D Model
