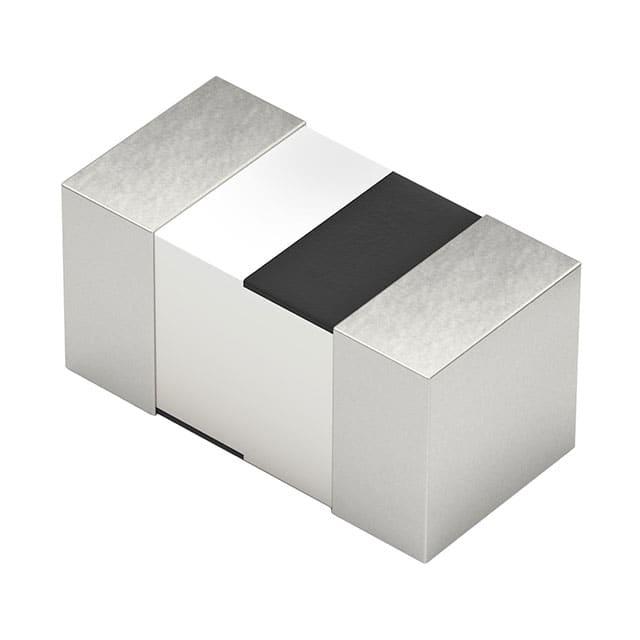

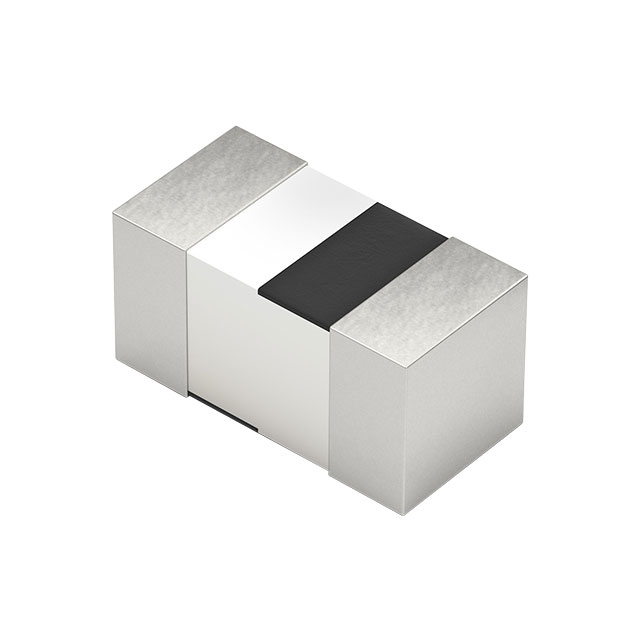

7447860022G

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100MHz 6GHz 300mA 8@100MHz 2.2nH 100mΩ ±0.1nH 0603 贴片安装 1.6mm*800μm*950μm
供应商型号: 7447860022G
供应商: 国内现货
标准整包数: 10
WURTH 贴片电感 7447860022G

7447860022G概述

    电子元器件产品技术手册

    产品简介


    WE-MK SMT多层陶瓷电感是一款专为通用电子设备设计和开发的产品。其主要功能是通过提供稳定的电感量来确保电路的正常运行,适用于通信设备、计算机系统、消费电子等多个领域。由于其独特的多层陶瓷结构,该电感具有低损耗、高稳定性等特点。

    技术参数


    - 尺寸: 长度:0.4 ±0.2 mm;宽度:1.6 ±0.15 mm;高度:0.8 ±0.15 mm
    - 推荐焊盘图案: 长度:2.4 mm;宽度:0.8 mm;间距:0.9 mm
    - 电气特性:
    - 电感值: 2.2 nH(±0.1 nH)
    - 品质因数(Q-Factor): 8(100 MHz时)
    - 直流电阻(RDC): 0.1 Ω(最大)
    - 额定电流(IR): 950 mA(ΔT = 20 K)
    - 自谐振频率(fres): 6000 MHz(最小)
    - 认证: 符合RoHS标准、REACh标准,无卤素材料,符合AEC-Q200标准等级1
    - 工作温度范围: 环境温度:-55°C 至 +105°C;操作温度:-55°C 至 +125°C
    - 存储条件: 温度:<40°C,湿度:<75%RH
    - 湿敏等级(MSL): 1级

    产品特点和优势


    1. 高稳定性: 电感值变化小,适合高频电路的应用。
    2. 低损耗: 优良的Q-Factor特性,减少电路能量损失。
    3. 宽温区工作: 适应极端环境温度,可靠性和寿命更高。
    4. 环保材料: 符合RoHS、REACh标准,使用无卤素材料。
    5. 耐久性强: 在特定条件下可保证超过10年的使用寿命。

    应用案例和使用建议


    - 应用案例: 通信模块、无线设备、汽车控制单元、便携式电子设备。
    - 使用建议:
    - 焊接: 确保焊接温度曲线符合技术规范,避免因过热而损坏电感。
    - 存储: 尽量在12个月内使用,以确保良好焊接性能。
    - 电路设计: 考虑到电感的热效应,在电路布局时需要合理安排散热路径。

    兼容性和支持


    - 兼容性: 与标准SMT流程兼容,便于批量生产。
    - 技术支持: 提供详尽的技术文档和支持服务,确保客户能够顺利使用。

    常见问题与解决方案


    1. Q: 电感在焊接过程中如何防止损伤?
    - A: 严格按照焊接工艺规范进行,使用合适的焊接温度曲线,确保焊接过程不会造成过热损伤。
    2. Q: 如何延长产品的存储时间?
    - A: 存储条件应符合原包装要求,避免高温高湿环境,尽量在12个月内使用。
    3. Q: 电感出现异常噪声怎么办?
    - A: 检查电路是否出现过载或干扰,适当调整电路设计或外部滤波。

    总结和推荐


    WE-MK SMT多层陶瓷电感是一款高性能、稳定可靠的电子元器件,适用于各种高要求的电子产品设计。其高稳定性、低损耗、宽工作温度范围及无卤素材料的特点使其在市场上具备极高的竞争力。强烈推荐使用这款电感以提升产品性能和可靠性。
    本手册提供了详细的电气特性和机械尺寸信息,有助于用户深入了解WE-MK SMT多层陶瓷电感的特性和应用方法。对于任何需要高可靠性电感元件的设计工程师来说,这都是一份宝贵的参考资料。

7447860022G参数

参数
额定电流 300mA
Q值 8@100MHz
测试频率 100MHz
电感值 2.2nH
饱和电流(LSAT) -
自谐振频率(SRF) 6GHz
容差 ±0.1nH
直流电阻(DCR) 100mΩ
长*宽*高 1.6mm*800μm*950μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
