7427012

产品分类: 磁芯
厂牌: WURTH

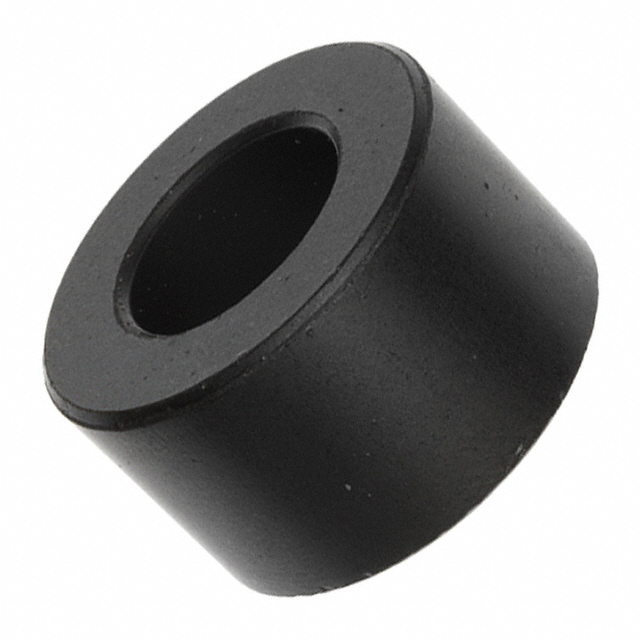

产品描述: 伍尔特 铁氧体磁环 EMI 抑制环形铁氧体 12.6mm内径 23.5mm外径
供应商型号: 1241544
供应商: 海外现货
标准整包数: 10
WURTH 磁芯 7427012

7427012概述


    产品简介


    WE-TOF EMI Suppression Toroidal Ferrite 是一种专门设计用于抑制电磁干扰(EMI)的环形磁珠。它主要用于通用电子设备中,提供对高频噪声的有效滤波。这款磁珠具有高阻抗特性,可以显著减少电缆和其他电线上的噪声,确保设备的稳定运行。

    技术参数


    以下是WE-TOF EMI Suppression Toroidal Ferrite的主要技术参数:
    | 参数 | 规格值 | 单位 |
    |
    | 外形尺寸 | 12.6 ± 0.4 / 23.5 ± 0.5 / 14.0 ± 0.5 | mm |
    | 适用电缆直径 | ≤ 11.8 | mm |
    | 阻抗(1圈,25 MHz) | 76 | Ω |
    | 阻抗(1圈,100 MHz) | 148 | Ω |
    | 阻抗(2圈,25 MHz) | 342 | Ω |
    | 阻抗(2圈,100 MHz) | 471 | Ω |
    | 初始磁导率 | 620 | typ. |
    | 居里温度 | 150 | °C |
    | 工作温度范围 | -25 至 +125 | °C |
    | 存储条件(原包装内) | < 40, < 75% RH | °C, %RH |

    产品特点和优势


    1. 高效的EMI抑制能力:WE-TOF能够有效抑制电缆上高达100 MHz的高频噪声,适用于广泛的频段。
    2. 广泛的工作温度范围:可以在极端环境下使用,工作温度范围为-25°C至+125°C,保证了在恶劣条件下的稳定性。
    3. 高性能阻抗特性:在不同频率下表现出优异的阻抗特性,有助于提高系统的整体EMI性能。
    4. RoHS/REACH合规性:符合欧盟严格的环保标准,确保长期使用不会对人体健康和环境造成危害。
    5. 卤素自由:采用无卤材料制造,更环保且符合国际安全标准。

    应用案例和使用建议


    应用案例:
    - 在汽车电子系统中,用于抑制发动机和控制系统产生的噪声。
    - 在通信设备中,用于过滤高频噪声以提升信号质量。
    - 在医疗设备中,确保设备内部电路的干净、稳定的电源。
    使用建议:
    - 确保所用电缆直径不超过11.8 mm。
    - 在安装时注意避免机械冲击,以防损坏。
    - 使用后进行适当的检查,确保密封完整性和长期可靠性。

    兼容性和支持


    WE-TOF EMI Suppression Toroidal Ferrite与多种电缆和电路板兼容,具体细节可参考制造商提供的产品手册。制造商提供详细的技术支持和售后服务,以帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:产品在存储期间出现氧化现象
    - 解决方案:建议存放在阴凉干燥处,避免直接暴露在阳光下。
    2. 问题:安装后发现阻抗不符合预期
    - 解决方案:请仔细检查连接的电缆和电路,确认符合规格要求。
    3. 问题:产品在高温环境中工作异常
    - 解决方案:检查实际工作温度是否超过规定的最大温度范围,调整工作环境或选择适合更高温度的型号。

    总结和推荐


    综上所述,WE-TOF EMI Suppression Toroidal Ferrite是一款高性能、高可靠性的EMI抑制磁珠,适用于各种需要有效EMI抑制的应用场合。其优异的阻抗特性和广泛的工作温度范围使其成为众多领域的理想选择。强烈推荐在需要EMI抑制的电子设备中使用这款产品。

7427012参数

参数
磁体体积 -
容差 -
有效面积(Ae) -
电感系数(AI) -
磁心因数(ΣI/A) -
磁路长度 -
有效磁导率 -
磁芯材料 4 W 620
初始磁导率 -
直径 -
磁路截面积 -
长*宽*高 23.5mm*23.5mm*23.5mm
安装方式 自由悬挂
零件状态 在售
包装方式 散装

7427012厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7427012数据手册

厂牌 PDF简要描述 下载
WURTH 磁芯 WURTH 7427012 7427012数据手册

7427012封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 9.8084
300+ ¥ 9.6214
1000+ ¥ 9.3771
2500+ ¥ 9.1551
5000+ ¥ 8.9522
库存: 38
起订量: 30 增量: 0
交货地:
最小起订量为:10
合计: ¥ 98.08
