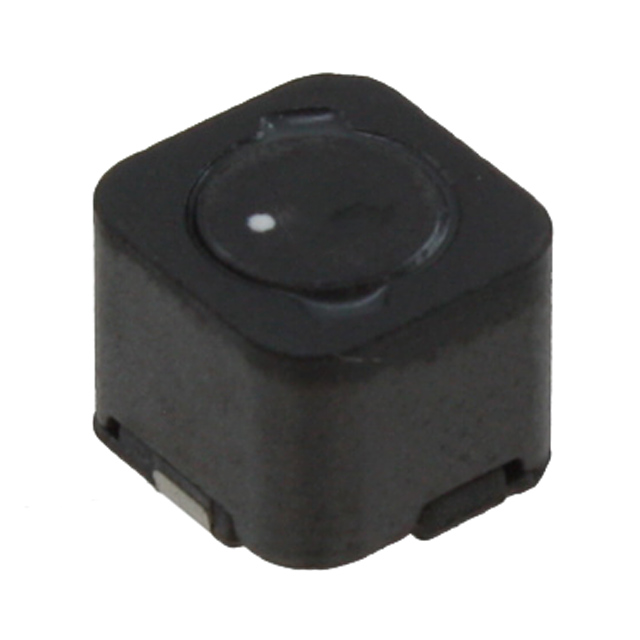

7447786008

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 47MHz 2.1A 2.3A 8.2μH 80mΩ ±25% 标准安装,贴片安装 6.2mm*5.9mm*5.1mm
供应商型号: 10B-2082715-4
供应商: 国内现货
标准整包数: 1
WURTH 贴片电感 7447786008

7447786008概述

    电子元器件技术手册:WE-PD Robust SMT屏蔽式功率电感

    1. 产品简介


    产品类型:WE-PD Robust SMT屏蔽式功率电感
    主要功能:用于一般电子设备中的电源管理及电磁干扰(EMI)抑制。该电感具有高可靠性和优良的电磁屏蔽性能,适用于广泛的电子应用领域。
    应用领域:消费电子、工业自动化、通讯设备、汽车电子等。

    2. 技术参数


    - 尺寸:长度(5.9±0.3 mm),宽度(5.1 mm最大),高度(6.2±0.3 mm),引脚间距(2.8±0.1 mm),电感(1.5±0.1 mm)
    - 标示:电感编码8R2,起始绕组标志
    - 推荐焊盘图案:长度(2.56 mm),宽度(1.9 mm),无敏感迹线下方高度(1.85 mm)
    - 电气特性:
    - 电感值(L):8.2 µH(公差±25%)
    - 额定电流(IR,40K):2.3 A(最大)
    - 性能额定电流(RP,40K):2.6 A(最大)
    - 饱和电流(SAT, 10%):2.1 A(典型)
    - 饱和电流(SAT,30%):2.75 A(典型)
    - 直流电阻(RDC):66 mΩ(典型),80 mΩ(最大)
    - 自谐振频率(f res):40 MHz(典型)
    - 工作电压(V):120 V(最大)

    3. 产品特点和优势


    - 高度可靠:满足AEC-Q200 Grade 1标准,符合RoHS、REACH和无卤素要求。
    - 优越的屏蔽性能:能有效抑制电磁干扰,确保电子设备的稳定运行。
    - 优异的温控性能:工作温度范围广,能够在极端环境下保持良好性能。
    - 高性能材料:采用优质材料制作,具备长寿命和高可靠性。

    4. 应用案例和使用建议


    应用案例:广泛应用于消费电子设备如手机充电器、平板电脑适配器,以及工业控制设备如伺服电机驱动器。
    使用建议:
    - 确保焊接工艺符合规定的再流焊曲线,避免损坏电感。
    - 安装时尽量避免强振动和物理冲击,以免影响电感的电气性能。
    - 考虑到散热问题,建议设计合理的PCB布局,确保良好的热传导性能。

    5. 兼容性和支持


    - 兼容性:与同类标准组件兼容,方便替换使用。
    - 技术支持:Würth Elektronik提供详细的技术文档和应用指南,支持客户在设计阶段进行技术咨询和支持。

    6. 常见问题与解决方案


    - 问题1:焊接过程中出现虚焊现象
    解决方案:检查焊接温度和时间是否符合标准,必要时调整焊接参数。
    - 问题2:电感表面出现划痕
    解决方案:避免使用硬质刷子清洁电感,使用柔软的布料擦拭即可。

    7. 总结和推荐


    综合评估:
    - 主要优点:高可靠性、良好的电磁屏蔽性能和宽泛的工作温度范围使其在多种应用场合下表现出色。
    - 推荐结论:WE-PD Robust SMT屏蔽式功率电感是为数不多能够同时兼顾性能和成本的优质选择。强烈推荐在设计要求较高可靠性的电子设备中使用。
    此款电感以其卓越的性能和广泛的应用前景,成为众多电子设备设计者的首选。

7447786008参数

参数
直流电阻(DCR) 80mΩ
额定电流 2.3A
Q值 -
测试频率 100KHz
电感值 8.2μH
饱和电流(LSAT) 2.1A
自谐振频率(SRF) 47MHz
容差 ±25%
长*宽*高 6.2mm*5.9mm*5.1mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
