744355019

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 225MHz 60A 29A 190nH 500μΩ ±20% 标准安装,贴片安装 13mm*12.8mm*5mm
供应商型号: 710-744355019
供应商: Mouser
标准整包数: 1

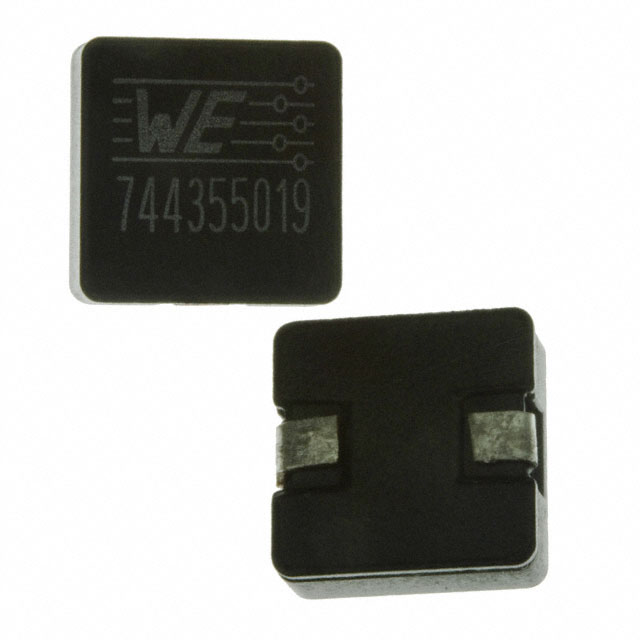

WURTH 贴片电感 744355019

744355019概述


    产品简介


    WE-HCI SMT High Current Inductor(型号:744355019) 是一款适用于通用电子设备的表面贴装(SMT)型大电流电感器。其主要用于电源管理、滤波器和转换电路等应用场景。这类电感器能够有效地抑制电磁干扰,提高电源系统的稳定性和可靠性。

    技术参数


    - 尺寸(长×宽×高):4.7 ±0.3 mm × 12.8 ±0.5 mm × 12.8 ±0.5 mm(具体根据图纸确认)
    - 引脚间距:3.0 ±1.0 mm
    - 工作电压:未指定
    - 额定电流:最大65 A(在ΔT=40 K时)
    - 饱和电流:28 A(当|ΔL/L| < 10%时),60 A(当|ΔL/L| < 30%时)
    - 直流电阻:0.5 mΩ ±10%
    - 自谐振频率:225 MHz(典型值)
    - 环境温度范围:工作温度-40°C 至 +155°C,存储温度< 40°C;湿度< 75% RH
    - 封装形式:带卷盘包装
    - 无卤认证:符合JEDEC JS709B 和 IEC 61249-2-21 标准
    - 安全认证:符合AEC-Q200标准
    - RoHS合规性:符合RoHS指令2011/65/EU & 2015/863
    - 封装细节:
    - 引脚宽度:24 mm
    - 载带厚度:5.25 mm
    - 载带长度:大于等于160 mm
    - 顶盖材料:聚苯乙烯

    产品特点和优势


    1. 高电流处理能力:最高可承受65 A电流,适合于高功率电子设备。
    2. 低直流电阻:0.5 mΩ的低直流电阻设计,减少了能量损耗。
    3. 高自谐振频率:达到225 MHz的自谐振频率,适合高速信号处理。
    4. 广泛的温度适应性:工作温度范围为-40°C至+155°C,非常适合严苛的工业环境。
    5. 无卤素设计:符合环保要求,无卤素材质降低了对环境的影响。
    6. AEC-Q200认证:确保了其在汽车领域的高可靠性和稳定性。

    应用案例和使用建议


    应用案例
    - 电源模块:在高功率电源模块中用于滤波和储能。
    - 汽车电子:用于电动车充电器和逆变器系统。
    - 工业控制:应用于工业控制系统中,提供稳定的电源输出。
    使用建议
    - 散热设计:为了防止高温导致电感器失效,需要合理设计散热系统,如增加散热片或利用自然风冷。
    - 焊锡工艺:确保焊接过程符合特定的回流焊工艺曲线,以避免损坏组件。
    - 环境条件:注意工作环境的湿度和温度,避免长时间暴露在极端条件下。

    兼容性和支持


    - 兼容性:该电感器与常见的SMT工艺兼容,易于集成到各种电子设备中。
    - 技术支持:Würth Elektronik eiSos GmbH & Co. KG提供了详尽的技术支持文档和应用指南,帮助客户顺利完成设计和测试过程。

    常见问题与解决方案


    1. 如何正确进行焊接?
    - 确保焊接过程符合规定的回流焊曲线,温度不得超过最高限定值。
    2. 如何判断电感器是否损坏?
    - 使用万用表测量其直流电阻,如果数值超出规定范围,则可能存在故障。
    3. 长时间存储会有什么影响?
    - 长时间存储可能导致引脚氧化,建议存储期限不超过12个月,并避免直接阳光照射。

    总结和推荐


    综上所述,WE-HCI SMT High Current Inductor(型号:744355019)是一款性能优异、适用范围广泛的大电流电感器。它具备出色的电流处理能力和良好的环境适应性,特别适合于高功率电子设备的应用。鉴于其全面的安全认证和广泛的应用场景,我们强烈推荐此产品用于各类电源管理和工业控制场合。同时,制造商提供的详细技术支持文档也将极大地方便客户的开发和维护工作。

744355019参数

参数
电感值 190nH
饱和电流(LSAT) 60A
自谐振频率(SRF) 225MHz
容差 ±20%
直流电阻(DCR) 500μΩ
额定电流 29A
Q值 -
测试频率 100KHz
长*宽*高 13mm*12.8mm*5mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

744355019厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744355019数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744355019 744355019数据手册

744355019封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.7605 ¥ 31.7762
50+ $ 3.402 ¥ 28.7469
100+ $ 3.0456 ¥ 25.7353
250+ $ 2.7 ¥ 22.815
400+ $ 2.6568 ¥ 22.45
800+ $ 2.5725 ¥ 21.7376
库存: 362
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 31.77
