78438357100

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 15MHz 4.6A 2.7A 10μH 110mΩ ±20% 标准安装,贴片安装 4.1mm*4.1mm*3.1mm
供应商型号: 3237517
供应商: 海外现货
标准整包数: 1

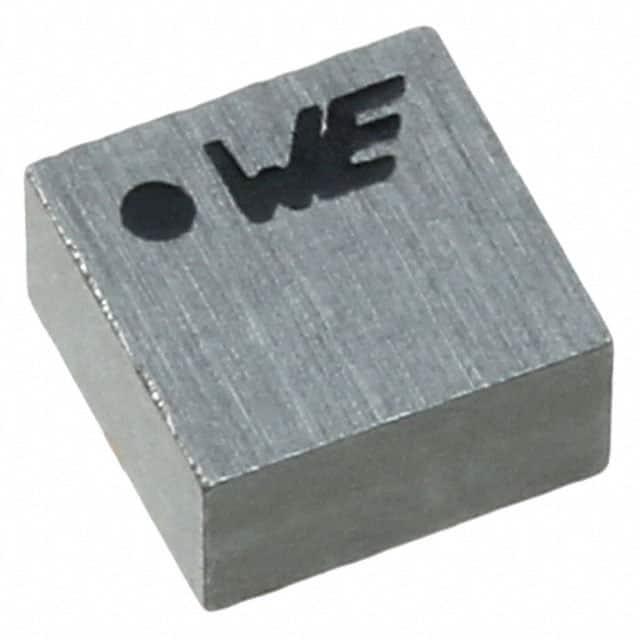

WURTH 贴片电感 78438357100

78438357100概述

    WE-MAIA SMT Power Inductor 技术手册解析

    产品简介


    WE-MAIA SMT Power Inductor(型号:78438357100)是一种表面贴装型功率电感器,专门设计用于一般电子设备。它的主要功能是存储电磁能量,通常应用于电源管理和滤波电路中。这种电感器特别适合于要求高可靠性的消费电子和工业电子产品。

    技术参数


    1. 尺寸:长 x 宽 x 高为 4.1 mm ± 0.2 mm x 4.1 mm ± 0.2 mm x 3.1 mm(最大值)。
    2. 电气特性:
    - 标称电感:10 µH,公差 ±20%
    - 额定电流:最大值 2.7 A
    - 饱和电流:典型值 4.6 A
    - 直流电阻:典型值 100.8 mΩ,最大值 110 mΩ
    - 自谐振频率:典型值 15 MHz
    - 认证标准:符合 RoHS、REACH、无卤素标准,且通过 AEC-Q200 级别 1 认证
    3. 工作环境:
    - 环境温度:-40 °C 至 +85 °C
    - 存储条件:温度 < 40 °C,相对湿度 < 75%

    产品特点和优势


    1. 高效能存储:标称电感为 10 µH,具有良好的磁储能能力,适用于多种电力管理应用。
    2. 高可靠性:饱和电流达到 4.6 A,能够承受较大的电流负载,同时直流电阻较低,发热少,提高可靠性。
    3. 合规性:符合RoHS、REACH 和 AEC-Q200 等多项行业标准,确保环保和高可靠性。

    应用案例和使用建议


    1. 应用案例:这种电感器广泛应用于电源管理、滤波和稳定电压等领域,如消费电子、工业控制系统和通信设备。
    2. 使用建议:
    - 温度管理:确保电感器的工作温度不超过最大值,以避免过热导致损坏。
    - 正确焊接:遵循正确的焊接流程,如推荐的预热温度范围和焊接时间,以避免焊接不良。

    兼容性和支持


    - 兼容性:该产品可与标准 SMT 设备兼容,方便安装和集成。
    - 支持和服务:Würth Elektronik 提供全面的技术支持和维护服务,包括产品咨询、设计支持和售后维修。

    常见问题与解决方案


    1. 问:如何确保焊接质量?
    - 答:使用推荐的焊膏厚度(100µm),并严格遵循规定的回流焊曲线。
    2. 问:如何处理长时间存储?
    - 答:确保存储在原包装内,且存储时间不超过12个月,避免终端降级导致焊接不良。

    总结和推荐


    WE-MAIA SMT Power Inductor 是一款高性能、高可靠性的表面贴装功率电感器,特别适合在电力管理和滤波电路中应用。其卓越的性能和广泛的适用性使其成为众多应用的理想选择。强烈推荐在需要高性能和可靠性的电路设计中采用此款电感器。

78438357100参数

参数
Q值 -
测试频率 100KHz
电感值 10μH
饱和电流(LSAT) 4.6A
自谐振频率(SRF) 15MHz
容差 ±20%
直流电阻(DCR) 110mΩ
额定电流 2.7A
长*宽*高 4.1mm*4.1mm*3.1mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

78438357100厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

78438357100数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 78438357100 78438357100数据手册

78438357100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.6502
10+ ¥ 12.3735
50+ ¥ 11.0867
100+ ¥ 11.0867
200+ ¥ 10.8887
700+ ¥ 10.6907
3500+ ¥ 10.6907
7000+ ¥ 10.6907
库存: 1866
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 14.65
直接购买
加入购物车
