744373490068

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 73MHz 26A 12A 680nH 4.5mΩ ±20% SMD,7.3X6.6MM 标准安装,贴片安装 7.3mm*6.6mm*5mm
供应商型号: BN-744373490068
供应商: 海外现货
标准整包数: 1

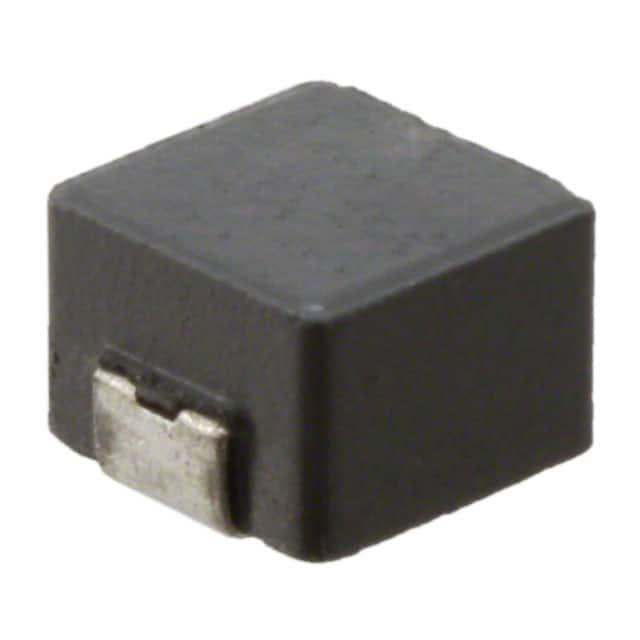

WURTH 贴片电感 744373490068

744373490068概述

    电子元器件技术手册解析:WE-LHMI SMT Power Inductor
    本文旨在对一款名为WE-LHMI SMT Power Inductor的电子元器件进行全面解析,涵盖其技术参数、产品特点、应用案例及常见问题解答等内容。通过详细的技术文档解读,帮助读者全面了解这一产品的特性和应用。

    1. 产品简介


    WE-LHMI SMT Power Inductor(表面贴装功率电感)是一款专为通用电子设备设计的电感器。它具有高集成度、高效率的特点,适用于各类电子设备中,如电源管理、信号处理、工业控制等领域。

    2. 技术参数


    尺寸(单位:毫米)
    - 长:6.6 ± 0.3
    - 宽:7.3 ± 0.3
    - 高:3.0 ± 0.3
    标记
    - 表面标记为R68(电感量代码)
    推荐焊盘图案(单位:毫米)
    - 焊盘宽度:8.4
    - 焊盘长度:3.5
    - 覆盖层厚度:2.5
    电气特性
    - 标称电流:IR,40K:12 A(ΔT = 40 K)
    - 额定电流:IRP,40K:16.7 A(ΔT = 40 K)
    - 饱和电流(10%):ISAT,10%:18.8 A(|ΔL/L| < 10%)
    - 饱和电流(30%):ISAT,30%:33.8 A(|ΔL/L| < 30%)
    - 直流电阻:RDC:4 mΩ(典型值),4.5 mΩ(最大值)
    - 自谐振频率:fres:73 MHz(典型值)
    - 环境温度范围:-40°C 到 +85°C
    - 存储条件:温度 < 40°C,湿度 < 75%
    认证信息
    - RoHS标准合规
    - REACH标准合规
    - 无卤素材料符合JESD标准
    - 无卤素材料符合IEC标准

    3. 产品特点和优势


    独特功能
    - 高可靠性:满足国际标准要求,提供高可靠性和长寿命。
    - 低直流电阻:典型值4 mΩ,有助于提高系统效率。
    - 宽工作温度范围:-40°C到+125°C,适用于各种极端环境。
    市场竞争力
    - 集成度高:小体积,适合紧凑型设计。
    - 高性能:满足高电流需求,适用于高功率应用。

    4. 应用案例和使用建议


    应用案例
    - 电源管理:用于各种开关电源中,以实现高效的能量转换。
    - 信号处理:在高频电路中作为滤波元件,提升信号质量。
    - 工业控制:应用于自动化设备中,提升系统的稳定性和响应速度。
    使用建议
    - 温度管理:确保良好的散热设计,避免组件过热。
    - 安装规范:严格按照推荐的焊盘图案进行安装,确保焊接质量和连接稳定性。
    - 环境防护:在复杂环境下使用时,应注意防尘、防水等措施,以延长使用寿命。

    5. 兼容性和支持


    兼容性
    - 与各种主流的印刷电路板(PCB)设计兼容。
    - 适用于常见的再流焊工艺。
    支持信息
    - Würth Elektronik eiSos GmbH & Co. KG 提供全面的技术支持和售后服务,包括产品培训和技术咨询。

    6. 常见问题与解决方案


    问题1:电感量如何测试?
    - 解决方案:使用电感测试仪,按照制造商提供的测试条件进行测量。
    问题2:温度上升如何控制?
    - 解决方案:优化PCB布局,增加散热面积,选择合适的散热材料,确保组件在安全温度范围内运行。
    问题3:存储期限?
    - 解决方案:产品应在原包装内存储,最长存储时间为12个月,存储条件应遵循相关标准。

    7. 总结和推荐


    综合评估
    - 优点:WE-LHMI SMT Power Inductor具备出色的电气性能、高可靠性及广泛的工作温度范围,适用于多种应用场景。
    - 适用性:适用于需要高效能和高可靠性的电子设备中,特别是在电源管理和信号处理领域。
    推荐意见
    - 推荐使用WE-LHMI SMT Power Inductor,因其卓越的性能和广泛的应用范围,能够为用户提供可靠的解决方案。

744373490068参数

参数
容差 ±20%
直流电阻(DCR) 4.5mΩ
额定电流 12A
Q值 -
测试频率 100KHz
电感值 680nH
饱和电流(LSAT) 26A
自谐振频率(SRF) 73MHz
长*宽*高 7.3mm*6.6mm*5mm
通用封装 SMD,7.3X6.6MM
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

744373490068厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744373490068数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744373490068 744373490068数据手册

744373490068封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 2.4805 ¥ 21.1587
50+ $ 2.3595 ¥ 20.1265
100+ $ 2.1538 ¥ 18.3719
500+ $ 2.057 ¥ 17.5462
库存: 50
起订量: 38 增量: 0
交货地:
最小起订量为:10
合计: ¥ 211.58
