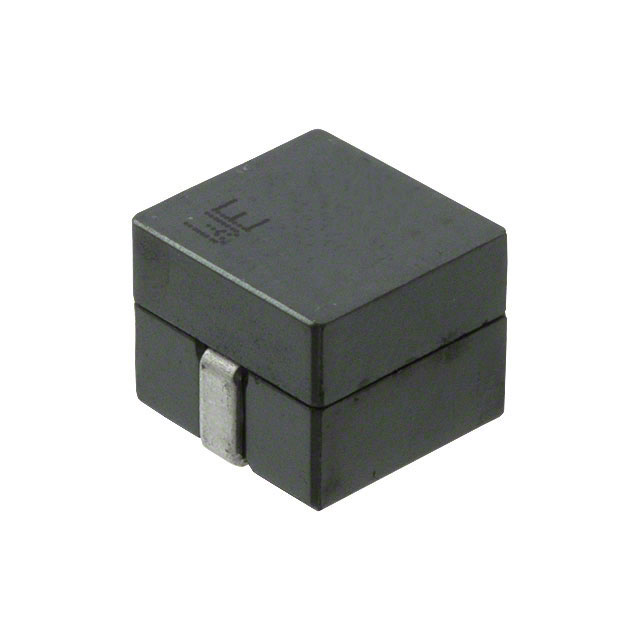

744301033

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 115MHz 46A 40A 330nH 320μΩ ±20% 1190 标准安装,贴片安装 11.3mm*11mm*9.4mm
供应商型号: 4360119
供应商: 海外现货
标准整包数: 1
WURTH 贴片电感 744301033

744301033概述

    电子元器件技术手册:WE-HCM SMT高电流扁平线圈电感器

    产品简介


    WE-HCM SMT高电流扁平线圈电感器是一种适用于一般电子设备的电子元器件。它主要用于提高电路的稳定性,广泛应用于消费电子、通信设备、计算机、工业自动化等领域。该电感器具有高电流承载能力和稳定的电气性能,为各类电子设计提供了可靠的支持。

    技术参数


    - 尺寸(单位:毫米):
    - 11.3 ± 0.5
    - 10.5 ± 0.5
    - 11.0 ± 0.5
    - 8.9 ± 0.5
    - 2.2 ± 0.2
    - 3.2 ± 0.5
    - 产品标记:744301033,标记包含日期代码YYWW。
    - 推荐焊盘图案(单位:毫米):
    - 4.2
    - 12.1
    - 2.7
    - 电气特性:
    - 额定电感值(L):325 nH(典型值),330 nH(100 kHz / 10 mA),误差范围±20%
    - 额定电流(IR,40K):在ΔT = 40 K时,最大值为38 A
    - 性能额定电流(IRP,40K):在ΔT = 40 K时,最大值为56 A
    - 饱和电流(ISAT,10% 和 ISAT,30%)分别为44.9 A和48.9 A(典型值)
    - 直流电阻(RDC @ 20 °C):0.32 mΩ,误差范围±7%
    - 自谐振频率(fres):28 MHz(典型值)
    - 工作环境:
    - 工作温度:-40°C 至 +125°C
    - 存储条件:在原始包装中,温度< 40°C,湿度< 75% RH
    - 潮湿敏感度等级(MSL):1级

    产品特点和优势


    WE-HCM SMT高电流扁平线圈电感器具有以下几个显著特点和优势:
    - 高电流承载能力:最大性能额定电流可达56 A,饱和电流高达48.9 A,满足大功率应用需求。
    - 稳定的电气性能:电感值稳定,具有良好的抗干扰能力和高频响应性能。
    - 可靠的温度控制:通过合理设计散热系统,可有效控制温升,保证长期运行的可靠性。
    - 符合行业标准:RoHS合规,符合REACH规定,无卤素材料,适合环保要求高的应用场景。

    应用案例和使用建议


    WE-HCM SMT高电流扁平线圈电感器常用于高电流密度的应用场景,如电源转换器、电池充电器、直流-直流转换器等。为了更好地利用该电感器,建议:
    - 电路布局优化:确保良好的散热路径,避免其他热源的干扰。
    - 合理选择焊接温度曲线:参照IPC/JEDEC J-STD-020E标准,选择合适的回流焊接温度曲线,以确保良好的焊接质量。
    - 定期检查:特别是在高温环境下长时间使用后,需要定期检查温度变化情况,确保其正常工作。

    兼容性和支持


    该电感器设计为易于集成到现有电子设备中,并且与其他标准SMT组件兼容。Würth Elektronik eiSos GmbH & Co. KG提供全面的技术支持和维护服务,确保用户能够获得最佳的产品体验。具体技术文档和支持资料可通过公司官网获取。

    常见问题与解决方案


    - 问题1:如何确定合适的焊接温度曲线?
    - 解答:参考电感器的焊接规范,遵循IPC/JEDEC J-STD-020E标准,选择合适的预热时间和峰值温度。
    - 问题2:如何防止在清洗过程中损坏电感器?
    - 解答:避免使用刷子进行清洗,以免刷毛折断导线;推荐使用低腐蚀性的溶剂和温和的手动擦拭方式。
    - 问题3:长时间储存需要注意什么?
    - 解答:确保储存条件符合要求,避免超过12个月的长时间存放;尽量在储存期内使用产品。

    总结和推荐


    总体来看,WE-HCM SMT高电流扁平线圈电感器是一款性能卓越、应用广泛的电子元器件。它不仅具有出色的电气性能和高电流承载能力,还具备可靠的温度管理和优良的环境适应性。因此,我们强烈推荐在高电流密度应用场合使用这款电感器,相信它将为您的电子设备带来更稳定、高效的性能表现。

744301033参数

参数
自谐振频率(SRF) 115MHz
容差 ±20%
直流电阻(DCR) 320μΩ
额定电流 40A
Q值 -
测试频率 100KHz
电感值 330nH
饱和电流(LSAT) 46A
长*宽*高 11.3mm*11mm*9.4mm
通用封装 1190
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
