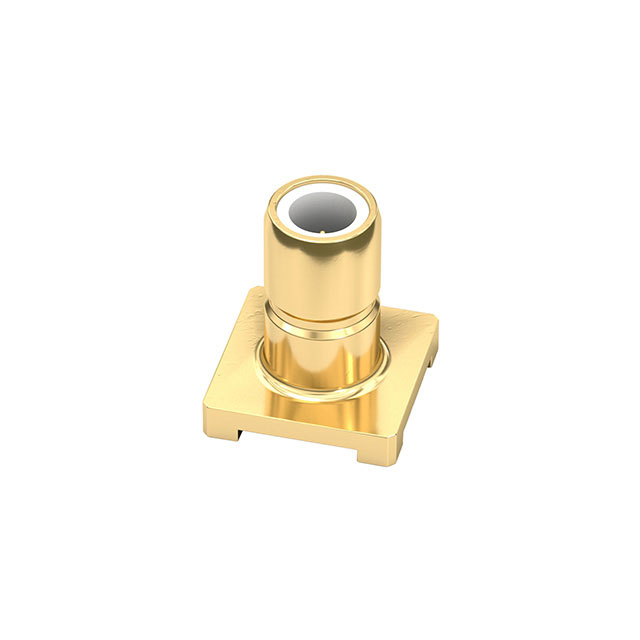

61612102121405

产品分类: 同轴连接器(RF)
厂牌: WURTH
产品描述: Wurth Elektronik SMB连接器母头 同轴连接器, WR-SMB系列, 表面, 焊接端接
供应商型号: 10B-3843355-4
供应商: 国内现货
标准整包数: 1
WURTH 同轴连接器(RF) 61612102121405

61612102121405概述

    WR-SMB SMB PCB SMT Jack 技术手册解析

    产品简介


    WR-SMB SMB PCB SMT Jack 是一款专为通用电子设备设计的SMB(SubMiniature Version B)射频连接器。它主要应用于PCB板上的表面贴装技术(SMT),提供可靠的信号传输解决方案。其核心功能是确保高频信号的稳定传输,广泛应用于通信设备、工业控制、测试仪器等领域。

    技术参数


    - 尺寸: 直径0.96mm,长度7.4mm,引脚间距5.08mm。
    - 公差: 中心接触孔直径0.076mm,允许正负偏差0.03mm。
    - 电气特性:
    - 阻抗:50Ω(直流到4GHz)
    - 频率范围:0Hz至4GHz
    - 插入损耗:≤0.2dB(直流到4GHz)
    - 绝缘电阻:≥1000MΩ(500V直流,120秒)
    - 耐压强度:≥1000V(交流,60秒)
    - 机械特性:
    - 轴向保持力:≥17.8N
    - 插拔次数:≥500次
    - 插入力:≤62.3N
    - 拔出力:8.9N至62.3N
    - 工作温度: -65°C 至 +165°C
    - 包装: 包括载带、盖带和顶部盖子,适用于国际标准IEC 60286-3:2019。

    产品特点和优势


    1. 高可靠性: 符合RoHS和REACH认证标准,无卤素材料。
    2. 宽温范围: 能够承受极端的工作温度,适合各种恶劣环境。
    3. 稳定阻抗: 保证了信号传输的稳定性和低插入损耗,适用于高频信号传输。
    4. 耐压和绝缘: 良好的耐压能力和绝缘性能,确保长期运行的可靠性。

    应用案例和使用建议


    1. 通信设备: 在移动通信基站、路由器和交换机中作为信号接口,确保信号传输质量。
    2. 工业控制: 在自动化生产线和工业控制系统中用于数据采集和传输。
    3. 测试仪器: 作为测试设备的接口,用于测试信号的传输性能。
    使用建议:
    - 安装前检查: 确保安装过程中避免对连接器施加过大的力,防止损坏。
    - 清洁保养: 避免使用刷子清洁,以免损伤功能区域。
    - 存储条件: 建议在12个月内使用,并避免直接阳光照射。

    兼容性和支持


    该产品与其他符合SMB标准的连接器兼容。厂商提供了详细的技术文档和支持服务,包括重新焊接配置文件,以确保产品在组装过程中的正确操作。

    常见问题与解决方案


    1. 安装时容易损坏: 使用正确的工具和方法进行安装,避免过度施力。
    2. 信号传输不稳定: 检查是否符合规定的电气参数和环境要求。
    3. 存储时间过长导致故障: 储存超过12个月的产品应进行检测,确保其性能满足要求。

    总结和推荐


    WR-SMB SMB PCB SMT Jack 是一款高性能的射频连接器,适用于多种严苛的应用环境。其高可靠性和稳定性使其成为通信、工业控制和测试仪器等领域的理想选择。尽管在安全要求极高的应用中需要特别谨慎,但在常规使用条件下,我们强烈推荐此产品。厂商的支持和服务也确保了客户能够顺利地使用和维护该产品。

61612102121405参数

参数
最大频率 4GHz
紧固类型 -
端口数 1
触头端接 焊接
类型 Jack,Male Pin,Snap-On
阻抗 50Ω
外壳颜色 金色
安装方式 焊接安装,贴片安装
零件状态 在售
包装方式 卷带包装
