首页  >  产品百科  >  74404042100

74404042100

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 28MHz 1.5A 1.2A 10μH 150mΩ ±20% 1515 标准安装,贴片安装 4mm*4mm*1.8mm
供应商型号: 26M-74404042100
供应商: 云汉优选
标准整包数: 1

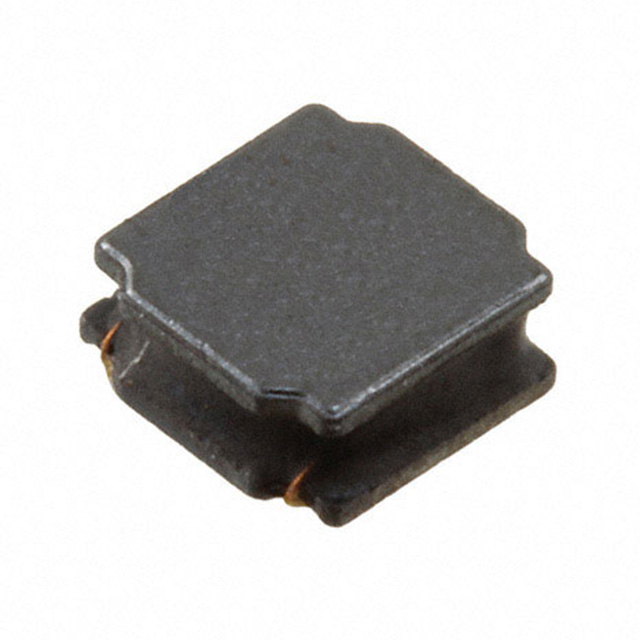

WURTH 贴片电感 74404042100

74404042100概述


    产品简介


    WE-LQS SMT Power Inductor(型号:74404042100)是一款专为通用电子产品设计的表面贴装型功率电感。该电感适用于多种电子设备,如电源转换、信号滤波、电源管理等应用领域。由于其体积小巧且具备出色的电气性能,因此广泛应用于消费电子、通信设备和工业自动化等领域。

    技术参数


    - 尺寸:4 ±0.2 mm x 3.7 ±0.2 mm x 0.95 ±0.1 mm
    - 标记:100(电感代码)
    - 推荐焊盘图案:4.0 mm x 2.1 mm
    - 电气特性:
    - 标称电感:10 µH ±20%
    - 额定电流:ΔT = 40 K 时为 1.2 A
    - 饱和电流:|ΔL/L| < 30% 时为 1.5 A
    - 直流电阻:20°C 时为 150 mΩ ±20%
    - 自谐振频率:28 MHz
    - 认证:
    - RoHS 合规
    - REACH 合规
    - 无卤素
    - 符合 AEC-Q200 标准,等级 1
    - 温度范围:
    - 储存温度:在原始包装内<40°C;<75%相对湿度
    - 工作温度:-40°C 至 +125°C
    - 湿度敏感度等级:1
    - 焊接条件:符合 IPC/JEDEC J-STD-020E 标准

    产品特点和优势


    - 高可靠性:经过严格的国际标准测试,确保产品在各种应用环境中具有优异的稳定性和耐用性。
    - 兼容性强:该电感可以轻松集成到多种不同的电路板设计中,满足不同项目的需求。
    - 优秀的热稳定性:能够在较宽的工作温度范围内保持良好的性能,保证长期可靠运行。
    - 快速响应:自谐振频率高达 28 MHz,适合高频应用需求。

    应用案例和使用建议


    应用案例
    该电感常用于电源管理和信号滤波的应用场景中。例如,在一个典型的 DC/DC 转换器中,它可以有效地平滑输出电压,减少纹波。此外,在无线充电系统中,该电感也能够提高系统的效率和稳定性。
    使用建议
    - 确保焊接过程遵循制造商的建议温度曲线,以避免因焊接不当导致的损坏。
    - 在组装过程中,避免对电感施加过大的力,防止引脚变形影响电气连接。
    - 建议定期检查电感周围的清洁状况,避免灰尘和污染物积累,影响电感的正常工作。

    兼容性和支持


    - 兼容性:该电感可与大多数常见的表面贴装工艺兼容,易于集成到现有的电路板设计中。
    - 技术支持:Würth Elektronik eiSos GmbH & Co. KG 提供全面的技术支持和售后服务,确保客户在使用过程中获得必要的帮助和指导。

    常见问题与解决方案


    - 问题:焊接后电感性能不稳定。
    - 解决方案:检查焊接温度曲线是否符合制造商的推荐值,确认焊接过程中没有发生损坏或短路。

    - 问题:长时间暴露于高温环境下导致电感性能下降。
    - 解决方案:请按照制造商推荐的存储条件进行存放,避免长时间暴露于高温环境。如果需要长期存储,建议重新进行评估和测试。

    总结和推荐


    总体来说,WE-LQS SMT Power Inductor 是一款高性能、高可靠性的电感器,特别适合需要高稳定性和高效率的应用场合。通过仔细阅读并遵循手册中的所有说明,可以最大限度地发挥该产品的性能。鉴于其出色的设计和制造质量,强烈推荐在电源管理和信号滤波等关键应用中使用这款电感器。

74404042100参数

参数
直流电阻(DCR) 150mΩ
额定电流 1.2A
Q值 -
测试频率 100KHz
电感值 10μH
饱和电流(LSAT) 1.5A
自谐振频率(SRF) 28MHz
容差 ±20%
长*宽*高 4mm*4mm*1.8mm
通用封装 1515
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

74404042100厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74404042100数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74404042100 74404042100数据手册

74404042100封装设计

查看详情并下载
Symbol
Footprint
3D Model
