74408943330

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 14MHz 1.2A 900mA 33μH 298mΩ ±20% 标准安装,贴片安装 4.8mm*4.8mm*4.1mm
供应商型号: 2066946
供应商: 海外现货
标准整包数: 1

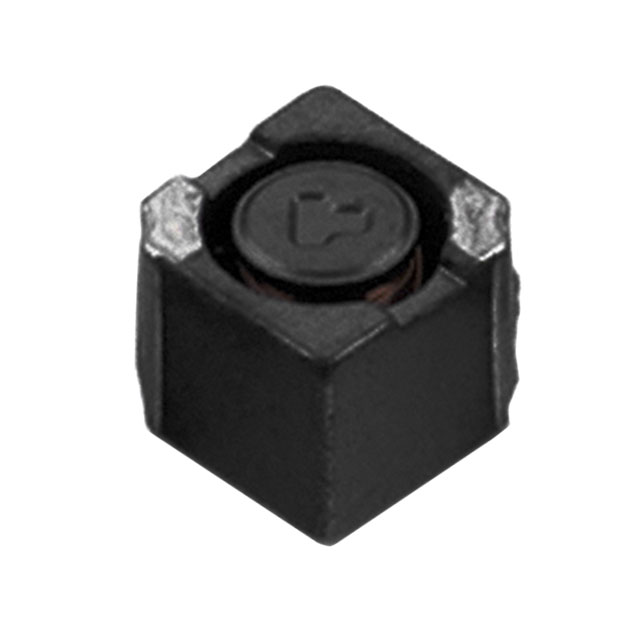

WURTH 贴片电感 74408943330

74408943330概述

    WE-SPC SMT Shielded Power Inductor 技术手册

    1. 产品简介


    WE-SPC SMT Shielded Power Inductor(WE-SPC型表面贴装屏蔽式功率电感)是一种专为通用电子产品设计的高性能电感器。这类电感器主要用于电源转换、滤波和电磁干扰抑制等场合。其紧凑的设计使其非常适合空间受限的应用场景,如移动设备、通信设备及工业控制等领域。

    2. 技术参数


    以下是该产品的详细技术规格:
    - 尺寸:
    - 长度:3.8 ± 0.3 mm
    - 宽度:0.3 ± 0.07 mm
    - 高度:4.8 ± 0.3 mm
    - 底部焊盘长度:1.4 mm(参考值)
    - 电气特性:
    - 电感值:33 μH(公差±20%)
    - 额定电流:0.9 A(ΔT=40 K时的最大值)
    - 饱和电流:1.2 A(典型值)
    - 直流电阻:259 mΩ(20°C时的典型值),最大298 mΩ
    - 自谐振频率:14 MHz(典型值)
    - 认证:
    - RoHS批准
    - REACH符合
    - 无卤素
    - 一般特性:
    - 最高工作温度:+125°C
    - 工作环境温度:-40°C 至 +85°C
    - 储存条件:≤40°C,≤75%RH
    - 潮湿敏感度等级(MSL):1级

    3. 产品特点和优势


    该款电感器具有以下显著特点和优势:
    - 高效的能量存储能力: 电感值稳定且可靠,在各种工作条件下表现出色。
    - 卓越的电流承载能力: 额定电流和饱和电流的设置使得它适合多种应用环境。
    - 低损耗设计: 直流电阻低,减少了能量损失,提高了效率。
    - 出色的EMI抑制能力: 通过屏蔽设计有效减少电磁干扰。
    - 高可靠性: 符合国际标准,确保长期稳定运行。

    4. 应用案例和使用建议


    该电感器广泛应用于各类电源转换电路中,例如:
    - 电源管理: 用于稳定电压,提升电源系统的整体效率。
    - 滤波: 在高频信号处理中作为关键滤波元件,减少噪声干扰。
    - 电磁干扰抑制: 降低系统内部的电磁干扰,提高设备稳定性。
    使用建议:
    - 在焊接过程中,应严格遵守制造商推荐的回流焊接曲线,避免因不当焊接导致的产品损坏。
    - 清洗时避免使用刷子,以防破坏细小导线。
    - 需要进行密封的场合,建议手动检查以防止因材料收缩或膨胀带来的问题。

    5. 兼容性和支持


    该产品与多种电子元器件和设备兼容,适用于大多数通用电子产品。制造商提供详细的技术文档和客户支持服务,以确保产品的正确安装和使用。

    6. 常见问题与解决方案


    - 问题: 焊接后出现虚焊。
    - 解决方案: 确保焊接过程严格按照制造商推荐的焊接曲线进行,避免过高的焊接温度。
    - 问题: 清洗后出现导线断裂。
    - 解决方案: 使用合适的清洗剂,并避免使用刷子进行清洗。
    - 问题: 长时间存储后出现不良焊点。
    - 解决方案: 将产品存储于原始包装内,避免暴露在直接阳光下,确保存储条件符合要求。

    7. 总结和推荐


    综上所述,WE-SPC SMT Shielded Power Inductor是一款功能强大且可靠的电子元器件,具备优良的电气特性和广泛的适用范围。建议在需要高效率和稳定性的应用场景中使用。制造商提供了详尽的技术支持和服务,确保产品的最佳使用效果。总体而言,这款电感器是值得推荐的优质产品。

74408943330参数

参数
容差 ±20%
直流电阻(DCR) 298mΩ
额定电流 900mA
Q值 -
测试频率 100KHz
电感值 33μH
饱和电流(LSAT) 1.2A
自谐振频率(SRF) 14MHz
长*宽*高 4.8mm*4.8mm*4.1mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

74408943330厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74408943330数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74408943330 74408943330数据手册

74408943330封装设计

查看详情并下载
Symbol
Footprint
3D Model
