691318500005

厂牌: WURTH
产品描述: Wurth Elektronik 5.08mm间距5p插拔式接线端子 插座头, WR-TBL系列, 300.0 v, 焊接
供应商型号: BN-691318500005
供应商: 海外现货
标准整包数: 1
WURTH 接线座- 接头/插头和插口 691318500005

691318500005概述


    产品简介

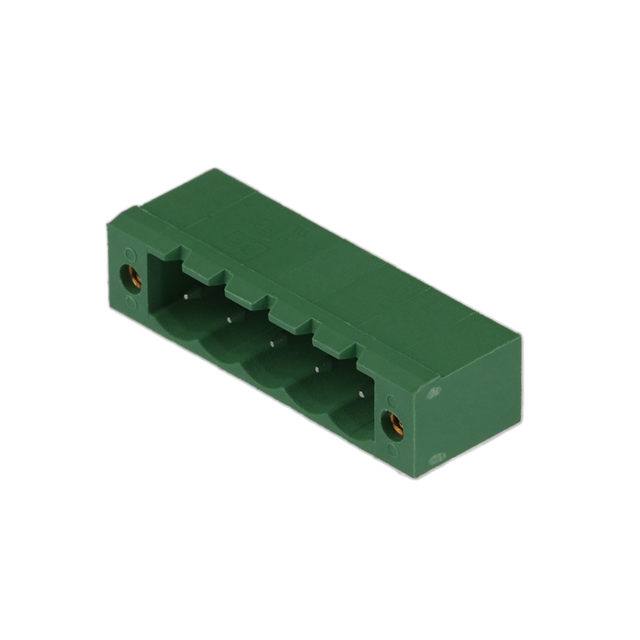

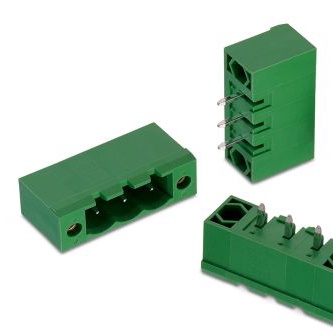

    SERIE 3185 - 5.08mm Close Vertical PCB Header with Flanges
    SERIE 3185是一款垂直安装的PCB插头,采用闭口设计并带有翼片(Flanges)。这款插头主要适用于各种电子设备的连接需求,尤其是在需要高可靠性连接的应用场合。它广泛应用于消费电子、工业自动化、通信设备等领域。

    技术参数


    - 材料
    - 绝缘体:聚对苯二甲酸丁二醇酯(PBT)
    - 阻燃等级:UL94-V0
    - 颜色:绿色

    - 接触针:黄铜(CuZn)

    - 焊尾电镀:锡

    - 翼片螺丝螺母:黄铜 M2.5

    - 环境条件
    - 工作温度范围:-40°C 至 105°C
    - 符合无铅和RoHS标准
    - 电气参数
    - 电流承载能力:20A
    - 工作电压:300VAC
    - 耐压值:1.6kV
    - 接触电阻:最大20毫欧
    - 机械参数
    - 节距:5.08mm
    - 焊接工艺:仅适用于波峰焊接

    产品特点和优势


    SERIE 3185的主要优势在于其可靠的设计和出色的电气性能。绿色绝缘体材料不仅符合环保要求,还具有良好的耐热和阻燃特性。黄铜材质的接触针提供了优异的导电性能和机械强度,而锡镀层则确保了焊点的长期稳定。通过UL认证和cULus/VDE双重认证,表明该产品在安全性方面达到了国际标准。此外,它专为波峰焊接设计,使得装配过程更为简便高效。

    应用案例和使用建议


    应用案例
    1. 消费电子
    - SERIE 3185可用于智能手机和平板电脑的充电接口连接,满足高电流和稳定性的需求。
    2. 工业自动化
    - 在自动化生产线上的传感器和控制器之间提供可靠的电气连接,尤其适用于恶劣的工作环境。
    3. 通信设备
    - 在路由器、交换机等网络设备中作为电源和信号传输的关键部件,确保数据传输的稳定性。
    使用建议
    - 在安装过程中要严格按照波峰焊接的要求进行操作,避免过高的焊接温度对插头造成损坏。
    - 在恶劣环境条件下使用时,建议定期检查插头的接触电阻和工作电压,以确保其始终处于最佳状态。

    兼容性和支持


    - 兼容性:SERIE 3185系列适用于各种标准的PCB设计,能够与市场上大多数主流的电子元器件和设备兼容。
    - 支持:制造商提供了全面的技术支持和售后服务,包括产品安装指南、使用手册和故障排除文档,以帮助用户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插头在焊接后出现虚焊现象 | 请检查焊接温度和时间,确保达到合适的焊接效果。 |
    | 接触电阻过高 | 清理接触面,确保没有氧化物或其他杂质影响接触。 |
    | 工作电压低于标准 | 检查电路板上的其他元件是否正常工作,确认无短路情况。 |

    总结和推荐


    综上所述,SERIE 3185凭借其出色的设计、可靠的电气性能和广泛的适用性,在众多同类产品中脱颖而出。它不仅符合最新的环保标准,而且通过严格的电气测试和认证,展示了其卓越的质量保证。无论是用于消费电子产品还是工业自动化设备,SERIE 3185都是一个值得信赖的选择。因此,我们强烈推荐使用该产品。

691318500005参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

691318500005厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691318500005数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691318500005 691318500005数据手册
