78438324010

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 85MHz 4.9A 2.8A 1μH 60mΩ ±20% 1008 贴片安装 2.5mm*2mm*1.2mm
供应商型号: 710-78438324010
供应商: Mouser
标准整包数: 1

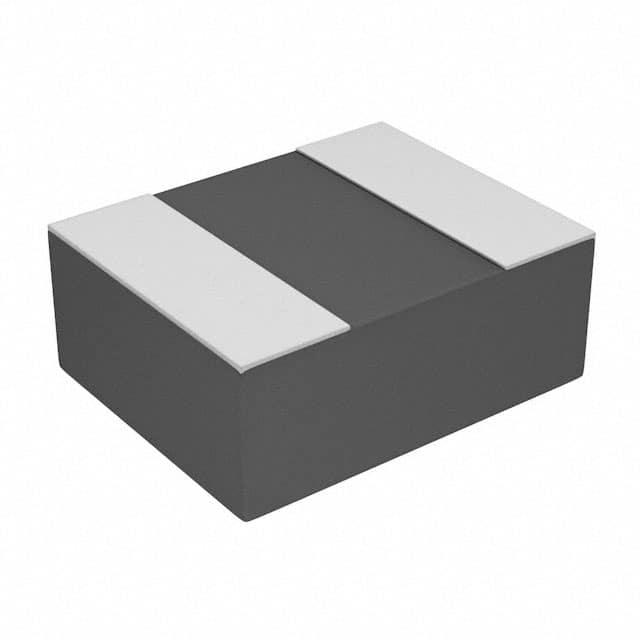

WURTH 贴片电感 78438324010

78438324010概述

    WE-MAIA SMT Power Inductor 技术手册

    产品简介


    WE-MAIA SMT Power Inductor 是一款专为通用电子设备设计的表面贴装功率电感器。其主要用于各种电子电路中,提供稳定的电流过滤和能量存储。这些电感器在多种应用中都表现出色,如电源转换器、通信设备、汽车电子、工业自动化等。

    技术参数


    - 尺寸: 长度 2.5 mm ±0.2 mm,宽度 0.7 mm ±0.2 mm,高度 1.2 mm max.
    - 封装: 推荐焊盘图案为 2.8 mm x 1.1 mm
    - 电感量: 1 μH ±20%
    - 额定电流: ΔT = 40 K 时为 4.05 A max.
    - 饱和电流: 10% ΔL/L < 10% 时为 3.2 A typ.,30% ΔL/L < 30% 时为 6.3 A typ.
    - 直流电阻: 20 °C 时为 49 mΩ typ.,最大为 60 mΩ
    - 自谐振频率: 85 MHz typ.
    - 认证: 符合 RoHS 和 REACH 要求,无卤素
    - 工作温度范围: 工作温度 -40 °C 至 +125 °C,存储条件 < 40 °C 且 < 75% RH
    - 包装规格: 卷带包装,采用标准 IEC 60286-3:2019

    产品特点和优势


    - 高可靠性: 通过严格的认证标准(AEC-Q200 Grade 1),适用于要求高的汽车电子领域。
    - 宽温范围: 能够在极端温度条件下稳定运行,适用范围广。
    - 低损耗: 优异的饱和电流和低直流电阻设计确保了高效的能量传输和较低的能量损失。
    - 无卤素材料: 符合环保标准,减少了对环境的影响。
    - 高自谐振频率: 确保了在高频电路中的稳定性。

    应用案例和使用建议


    典型应用场景:
    - 电源转换器: 在 DC/DC 转换器中作为储能元件,确保电流的稳定输出。
    - 通信设备: 在信号滤波和能量存储方面表现出色。
    - 汽车电子: 在高压系统中作为储能元件,保证系统的稳定运行。
    使用建议:
    - 焊接温度控制: 使用推荐的回流焊接曲线进行焊接,避免温度过高导致损坏。
    - 避免机械损伤: 不要随意摔打或撞击电感器,以免损坏内部结构。
    - 定期检查: 对于长期存储的产品,建议在12个月内使用,以避免终端降级影响可焊性。

    兼容性和支持


    兼容性: WE-MAIA SMT Power Inductor 可与其他标准电子组件良好兼容,但建议用户参考详细技术规范确认。
    支持: 厂商提供了详细的使用手册和技术支持,可通过官网下载 CAD 文件库,以便于设计使用。此外,用户还可以通过官方联系方式获取技术支持。

    常见问题与解决方案


    1. 焊接不充分:
    - 解决方案: 使用推荐的 100μm 厚度焊膏,并严格遵循推荐的焊接曲线。
    2. 机械损伤:
    - 解决方案: 在处理过程中要轻拿轻放,避免碰撞。
    3. 存储时间过长:
    - 解决方案: 存储超过12个月后使用前建议手动检查可焊性。

    总结和推荐


    WE-MAIA SMT Power Inductor 在功率电感器领域表现出色,具有广泛的适用范围和可靠的设计。特别是在需要高可靠性和高温度适应性的场合,它展现出了极佳的应用价值。推荐在涉及高可靠性和温度变化大的场合使用此产品。

78438324010参数

参数
直流电阻(DCR) 60mΩ
额定电流 2.8A
Q值 -
测试频率 100KHz
电感值 1μH
饱和电流(LSAT) 4.9A
自谐振频率(SRF) 85MHz
容差 ±20%
长*宽*高 2.5mm*2mm*1.2mm
通用封装 1008
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

78438324010厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

78438324010数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 78438324010 78438324010数据手册

78438324010封装设计

查看详情并下载
Symbol
Footprint
3D Model
