7447745330

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 10MHz 900mA 900mA 33μH 520mΩ ±20% 5820 标准安装,贴片安装 5.8mm*5.2mm*2.3mm
供应商型号: 710-7447745330
供应商: Mouser
标准整包数: 1

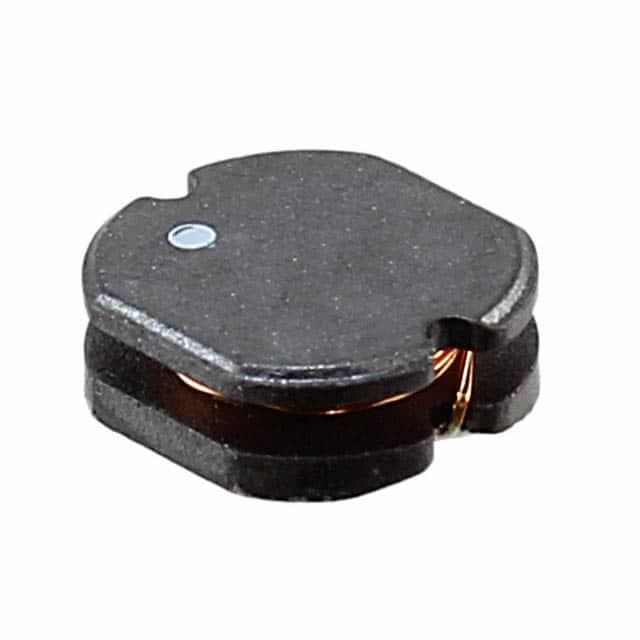

WURTH 贴片电感 7447745330

7447745330概述

    SMD-SPEICHERDROSSEL WE-PD2 技术手册概述

    1. 产品简介


    SMD-SPEICHERDROSSEL WE-PD2 是一款用于一般电子设备的功率扼流圈(Power Choke),特别适用于要求高可靠性和安全性的电路中。这类组件的主要功能是过滤电源线上的噪声并抑制电磁干扰(EMI)。WE-PD2 主要应用于航空、核控制、潜艇、交通运输、医疗设备等领域,确保设备的稳定运行。

    2. 技术参数


    - 机械尺寸:A: 5.8 ± 0.3 mm; B: 5.2 ± 0.3 mm; C: 6.0 mm; D: 5.5 mm; E: 2.0 mm; F: 2.0 ± 0.3 mm; G: 1.75 ± 0.1 mm; H: 5.5 ± 0.05 mm
    - 电特性:
    - 额定电流(IDC):0.90 A
    - 饱和电流:33.00 ± 20%
    - 自谐振频率(SRF):10.0 MHz
    - 直流电阻(RDC):典型值为 480.00 mΩ;最大值为 520.00 mΩ
    - 温度范围:工作温度:-40°C 至 +125°C;环境温度:-40°C 至 +85°C
    - 基材材料:铁氧体
    - 表面处理:Sn/Cu - 99.3/0.7%

    3. 产品特点和优势


    - 高可靠性:适用于需要高安全性和可靠性的电子设备,如航空、核控制、医疗等领域。
    - 抗电磁干扰(EMI):出色的滤波能力,能有效降低电源线上的噪声。
    - 宽温度范围:能够在极端温度环境下保持稳定的性能。
    - 兼容性强:适用于多种电路设计,具有广泛的适用性。

    4. 应用案例和使用建议


    WE-PD2 适用于需要稳定电源和强大滤波能力的应用,例如:
    - 汽车控制系统:确保引擎管理系统的稳定运行。
    - 轨道交通系统:提高列车控制系统的稳定性。
    - 通信设备:确保信号传输的清晰度和可靠性。
    使用建议:
    - 在选择安装位置时,考虑减少外部电磁干扰。
    - 确保电路设计中留有足够的散热空间,以维持组件的正常工作温度。

    5. 兼容性和支持


    WE-PD2 与大多数标准 SMD 设备兼容,可以方便地集成到现有电路板中。制造商 Würth Elektronik 提供全面的技术支持,包括产品文档、测试报告及售后维护服务。

    6. 常见问题与解决方案


    - 问题:直流电阻过高
    - 解决方案:检查焊接质量,确保焊接点无虚焊。
    - 问题:自谐振频率不足
    - 解决方案:检查电路布局,确保无高频干扰源靠近。

    7. 总结和推荐


    总体来看,WE-PD2 是一款高性能的功率扼流圈,具备高可靠性、抗电磁干扰等优点。它适用于多种需要高性能和高可靠性的应用场合。强烈推荐在对电子设备可靠性要求高的项目中使用此组件。

7447745330参数

参数
Q值 -
测试频率 100KHz
电感值 33μH
饱和电流(LSAT) 900mA
自谐振频率(SRF) 10MHz
容差 ±20%
直流电阻(DCR) 520mΩ
额定电流 900mA
长*宽*高 5.8mm*5.2mm*2.3mm
通用封装 5820
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

7447745330厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7447745330数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 7447745330 7447745330数据手册

7447745330封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.3345 ¥ 19.7265
10+ $ 2.231 ¥ 18.852
50+ $ 1.8792 ¥ 15.8792
100+ $ 1.7496 ¥ 14.7841
250+ $ 1.7388 ¥ 14.6929
500+ $ 1.674 ¥ 14.1453
1000+ $ 1.491 ¥ 12.599
2000+ $ 1.0322 ¥ 8.7217
库存: 2326
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 19.72
