7447730

产品分类: 贴片电感
厂牌: WURTH
产品描述: 1KHz 110MHz 5.72A 4A 1μH 49mΩ ±20% 标准安装,贴片安装 4.5mm*4mm*3.5mm
供应商型号: 10B-1636001-4
供应商: 国内现货
标准整包数: 1

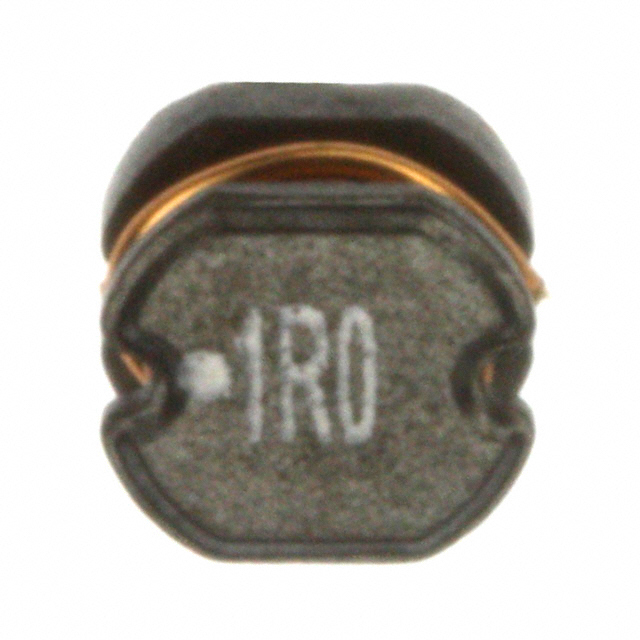

WURTH 贴片电感 7447730

7447730概述


    产品简介


    WE-PD2 SMT Power Inductor 是一款专为通用电子设备设计和开发的表面贴装电感器。这款电感器的主要功能是用于存储能量、滤波和阻抗匹配。它广泛应用于消费电子产品、通信设备、电源管理系统等领域。

    技术参数


    - 尺寸:[mm]
    - 长度:4.5 ± 0.3 mm
    - 宽度:3.2 ± 0.3 mm
    - 高度:4.0 ± 0.3 mm
    - 引脚间距:1.5 mm 参考值
    - 尺寸比例:5.5:1
    - 产品标记:
    - 起始绕组位置:起点标记
    - 印记 1R0(电感代码)
    - 推荐焊盘图案:[mm]
    - 焊盘长度:5.0 mm 参考值
    - 焊盘宽度:1.5 mm 参考值
    - 焊盘间距:4.5 mm 参考值
    - 焊盘孔径:1.75 mm 参考值
    - 尺寸比例:5.5:1
    - 电气特性
    - 电感量 L @ 10 kHz / 100 mV:1 μH ±20%
    - 额定电流 IR @ ΔT = 40 K:4 A 最大
    - 饱和电流 ISAT @ |ΔL/L| < 10%:5.72 A 典型
    - 直流电阻 RDC @ 20 °C:0.014 Ω 典型
    - 最大直流电阻 RDC @ 20 °C:0.049 Ω 最大
    - 自谐振频率 fres:110 MHz 典型
    - 认证
    - 符合 RoHS 标准 [2011/65/EU & 2015/863]
    - 符合 REACH 标准 [(EC)1907/2006]
    - 符合无卤素标准 [JEDEC JS709B]
    - 符合无卤素标准 [IEC 61249-2-21]

    产品特点和优势


    - 高可靠性:该电感器经过严格的测试,符合国际标准,确保其在各种条件下的稳定运行。
    - 高效能:电感器具有较高的电感值和低直流电阻,适用于高效率的应用场合。
    - 高耐热性:工作温度范围宽,最高可达 +125 °C,适合高温环境下使用。
    - 易于焊接:推荐的焊盘图案和包装规格简化了装配过程,提高了生产效率。

    应用案例和使用建议


    典型应用:
    - 消费电子产品中的电源管理和滤波
    - 通信设备中的信号处理和电源管理
    - 工业自动化系统中的电源转换
    使用建议:
    - 在组装前确保电感器放置正确,避免损坏引脚。
    - 在焊接过程中遵循推荐的回流焊曲线,确保焊接质量。
    - 在清洗过程中使用适当的清洗剂,避免对电感器造成损伤。
    - 存储时保持在规定的温度和湿度范围内,防止长期存储导致性能下降。

    兼容性和支持


    - 兼容性:该电感器可以与其他标准 SMD 组件配合使用,适合多种电路板设计。
    - 技术支持:Würth Elektronik eiSos GmbH 提供全面的技术支持和售后服务,包括产品培训和技术咨询。

    常见问题与解决方案


    - 问题:电感器在焊接过程中出现开路现象。
    - 解决方案:检查焊接工艺是否符合要求,特别是回流焊曲线是否满足规范。

    - 问题:电感器在清洗过程中受损。
    - 解决方案:选择合适的清洗剂,并严格按照操作规程进行清洗,避免机械力过大。

    - 问题:电感器存储时间超过 12 个月后性能下降。
    - 解决方案:确保电感器在规定的时间内使用,避免长期存储导致性能退化。

    总结和推荐


    总结:
    - 优点:高可靠性、高效能、宽工作温度范围和良好的焊接性能使该电感器成为多种应用的理想选择。
    - 不足:在极端条件下可能需要额外的保护措施。
    推荐:
    - 高度推荐:由于其卓越的性能和广泛的应用领域,强烈推荐在各类通用电子设备中使用 WE-PD2 SMT Power Inductor。

7447730参数

参数
直流电阻(DCR) 49mΩ
额定电流 4A
Q值 -
测试频率 1KHz
电感值 1μH
饱和电流(LSAT) 5.72A
自谐振频率(SRF) 110MHz
容差 ±20%
长*宽*高 4.5mm*4mm*3.5mm
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

7447730厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7447730数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 7447730 7447730数据手册

7447730封装设计

查看详情并下载
Symbol
Footprint
3D Model
