74438322022

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 60MHz 2.2A 1.34A 2.2μH 302mΩ ±30% 1008 贴片安装 2.5mm*2mm*800μm
供应商型号: 2361885
供应商: 海外现货
标准整包数: 5

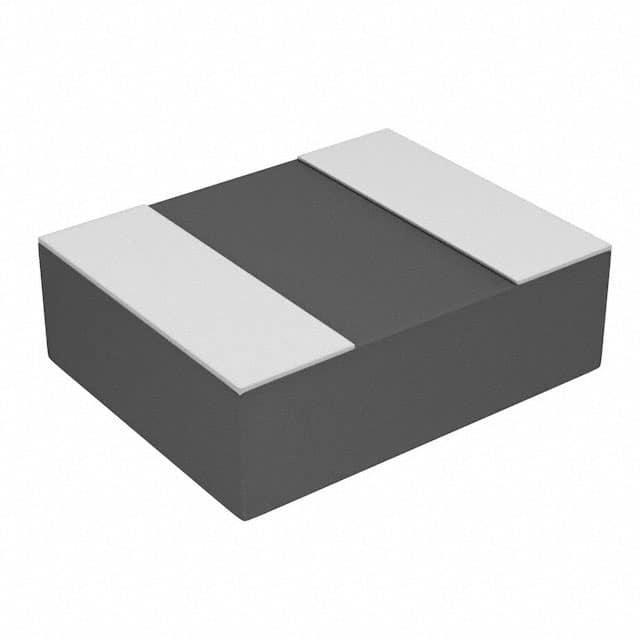

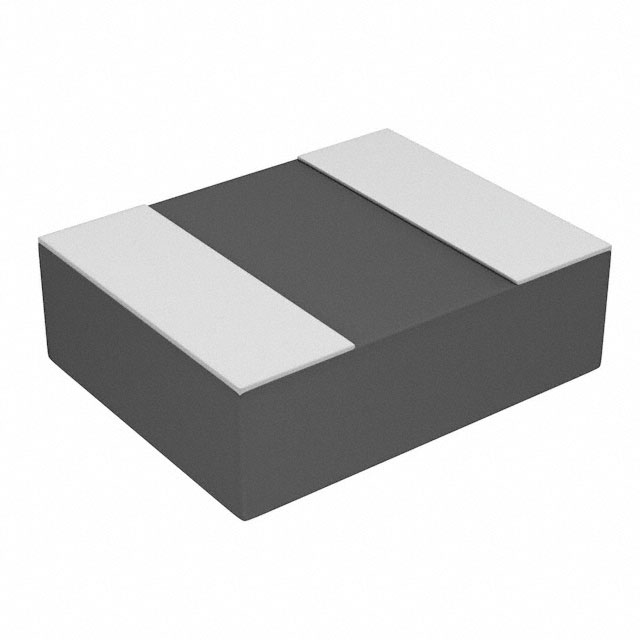

WURTH 贴片电感 74438322022

74438322022概述

    WE-MAPI SMT Power Inductor 技术手册

    产品简介


    WE-MAPI SMT Power Inductor(产品编号:74438322022)是一款专为通用电子设备设计的表面贴装功率电感器。它具有高可靠性,适用于多种应用领域,如通信设备、计算机系统、消费电子产品以及工业控制等。

    技术参数


    - 尺寸(毫米):0.7 ±0.2, 2.5 ±0.2, 0.8 最大值, 2.0 ±0.2
    - 封装推荐:2.8 毫米, 2.3 毫米
    - 无孔和无迹区域
    - 阻焊层:1.1 毫米
    - 电气特性测试条件:+20 °C, 33 % RH
    - 标称电感值(100 kHz / 10 mA):2.2 μH ±30%
    - 额定电流(ΔT = 40K):1.65 A 最大值
    - 饱和电流(10% ΔL/L < 10%):1.4 A 典型值
    - 饱和电流(30% ΔL/L < 30%):2.8 A 典型值
    - 直流电阻(20 °C):252 mΩ 典型值, 302 mΩ 最大值
    - 自谐振频率:60 MHz 典型值
    - 工作电压(DC):80 V 最大值
    - 认证:RoHS 一致, REACH 符合, 无卤素符合, AEC-Q200 等级 1
    - 工作温度范围:-40 °C 至 +125 °C
    - 存储条件:温度 < 40 °C,湿度 < 75% RH
    - 湿敏等级(MSL):1

    产品特点和优势


    WE-MAPI SMT Power Inductor 的主要特点是其高可靠性和广泛的适用性。其额定电流高达 1.65 A,饱和电流为 1.4 A 和 2.8 A,保证了其在各种应用场景下的稳定性。此外,其自谐振频率高达 60 MHz,能够适应高频应用需求。该产品还通过了 RoHS 和 REACH 认证,确保环保要求。

    应用案例和使用建议


    这款电感器适用于多种电路板设计,特别是在需要高电流处理能力和良好温度稳定性的场合。例如,在电源管理和滤波电路中,它可以有效地降低噪声并提高效率。使用时应注意遵循推荐的焊接曲线和清洁方法,以避免损坏电感器的线圈绝缘层。

    兼容性和支持


    WE-MAPI SMT Power Inductor 可与多种 PCB 设计兼容,支持 Altium, Cadstar, Eagle 等 CAD 软件库。Würth Elektronik 提供了详尽的技术文档和设计套件,帮助用户快速集成到项目中。公司还提供了免费样品申请和详细的教程资源,便于用户深入了解产品的特性和使用方法。

    常见问题与解决方案


    1. 问题:焊接过程中电感器未能正确附着。
    - 解决方案:确保使用正确的焊膏厚度(参考 100 μm),并遵循推荐的焊接曲线。

    2. 问题:电感器在高温环境下出现性能下降。
    - 解决方案:检查焊接质量,确保没有气泡或不良焊接点。如果有必要,进行二次焊接。
    3. 问题:电感器存储时间过长导致性能下降。
    - 解决方案:确保电感器在出厂后的 12 个月内使用,并避免长时间暴露在阳光下或高湿度环境中。

    总结和推荐


    综上所述,WE-MAPI SMT Power Inductor 是一款高性能的电感器,适用于多种电子设备。其出色的电气性能、可靠的长期稳定性以及全面的支持文档使其成为市场上极具竞争力的产品。强烈推荐给需要高可靠性和高效能电感器的应用项目。
    以上是对 WE-MAPI SMT Power Inductor 的详细介绍,希望对您的选择和应用提供有价值的参考。

74438322022参数

参数
饱和电流(LSAT) 2.2A
自谐振频率(SRF) 60MHz
容差 ±30%
直流电阻(DCR) 302mΩ
额定电流 1.34A
Q值 -
测试频率 100KHz
电感值 2.2μH
长*宽*高 2.5mm*2mm*800μm
通用封装 1008
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

74438322022厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74438322022数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74438322022 74438322022数据手册

74438322022封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 10.6644
50+ ¥ 9.5553
250+ ¥ 9.3847
500+ ¥ 9.214
1500+ ¥ 9.214
3000+ ¥ 9.214
15000+ ¥ 9.214
30000+ ¥ 9.214
库存: 46
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 53.32
