7447789115

产品分类: 贴片电感
厂牌: WURTH
产品描述: 1KHz 26MHz 1.75A 1.51A 15μH 130mΩ ±20% 7332 标准安装,贴片安装 7.3mm*7.3mm*3.5mm
供应商型号: 1635972
供应商: 海外现货
标准整包数: 1

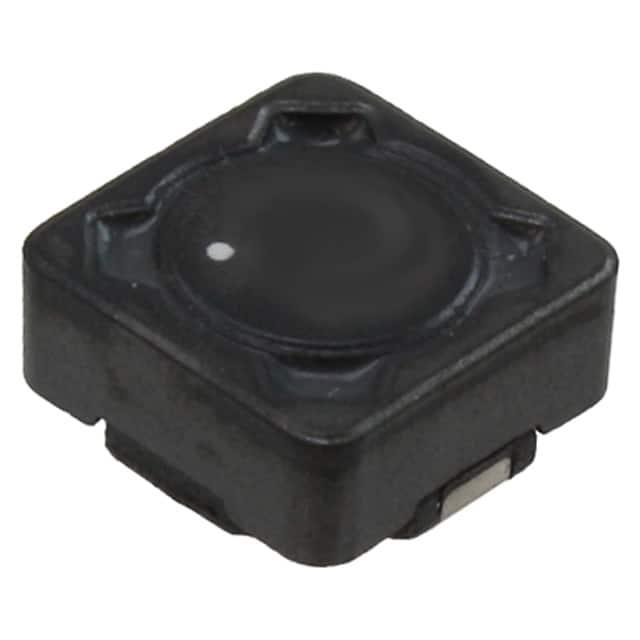

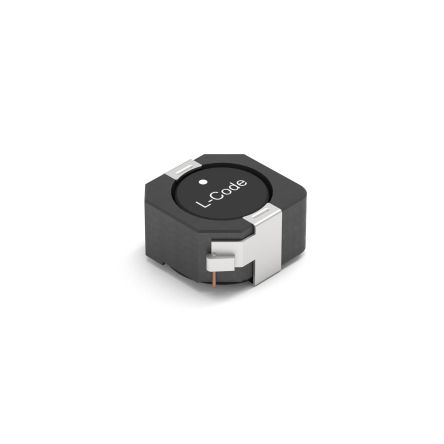

WURTH 贴片电感 7447789115

7447789115概述

    WE-PD Robust SMT Shielded Power Inductor

    1. 产品简介


    产品类型: WE-PD Robust SMT Shielded Power Inductor
    主要功能:
    - 提供稳定的电感值
    - 支持高电流负载能力
    - 具备屏蔽功能,减少电磁干扰
    - 适用于一般电子设备中的电源管理和信号处理
    应用领域:
    - 广泛应用于消费电子、通信设备、工业控制等领域

    2. 技术参数


    | 参数 | 值 | 单位 | 备注 |
    ||
    | 尺寸(长×宽×高) | 7.3 mm × 3.2 mm × 7.3 mm | - | - |
    | 额定电感 | 15 μH | ±20% | 1 kHz / 250 mV |
    | 额定电流 | 1.51 A | max. | ΔT = 40 K |
    | 性能额定电流 | 2.25 A | max. | ΔT = 40 K |
    | 饱和电流(10%)| 1.75 A | typ. ΔL/L| < 10% |
    | 饱和电流(30%)| 2.2 A | typ. ΔL/L| < 30% |
    | 直流电阻 | 100 mΩ | typ. | @ 20 °C |
    | 自谐振频率 | 26 MHz | typ. | - |
    | 工作电压 | 120 V | max. | - |

    3. 产品特点和优势


    独特功能:
    - 稳定的电感值,抗电磁干扰能力强
    - 高温稳定性和高可靠性,适合复杂环境下的应用
    市场竞争力:
    - 高效、耐用且经济,满足不同客户的需求
    - 符合RoHS、REACH和无卤素标准,确保环保要求

    4. 应用案例和使用建议


    典型应用:
    - 消费电子设备中的稳压电源
    - 通信基站的电源管理
    - 工业控制系统的信号滤波
    使用建议:
    - 在组装过程中严格遵守焊接规范,避免组件受到外力影响
    - 注意散热设计,确保温度不超过最高限制
    - 使用推荐的焊料配置和回流焊工艺以保证焊接质量

    5. 兼容性和支持


    兼容性:
    - 该产品与标准SMT生产流程完全兼容,可以无缝集成到现有制造环境中
    支持和服务:
    - 厂商提供全面的技术支持和售后服务,包括可靠性评估、使用咨询等

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后接触不良 | 确保焊点符合工艺要求,检查焊接质量 |
    | 温度过高导致性能下降 | 加强散热设计,避免过热 |
    | 自谐振频率降低 | 检查电路布局和阻抗匹配,优化设计 |

    7. 总结和推荐



    总结

    :
    - WE-PD Robust SMT Shielded Power Inductor是一款高性能、多功能的电感器,具有优秀的电气特性和稳定性
    - 适用于多种应用领域,满足高标准的可靠性要求
    推荐:
    - 强烈推荐在需要高可靠性和稳定性的电子产品中使用此款电感器。尽管它不适用于某些安全敏感的应用领域,但在一般电子设备中表现卓越,值得信赖。

7447789115参数

参数
Q值 -
测试频率 1KHz
电感值 15μH
饱和电流(LSAT) 1.75A
自谐振频率(SRF) 26MHz
容差 ±20%
直流电阻(DCR) 130mΩ
额定电流 1.51A
长*宽*高 7.3mm*7.3mm*3.5mm
通用封装 7332
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

7447789115厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7447789115数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 7447789115 7447789115数据手册

7447789115封装设计

查看详情并下载
Symbol
Footprint
3D Model
