74404032150

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 23MHz 800mA 730mA 15μH 300mΩ ±20% 1212 标准安装,贴片安装 3mm*3mm*1.5mm
供应商型号: 2431486
供应商: 海外现货
标准整包数: 5

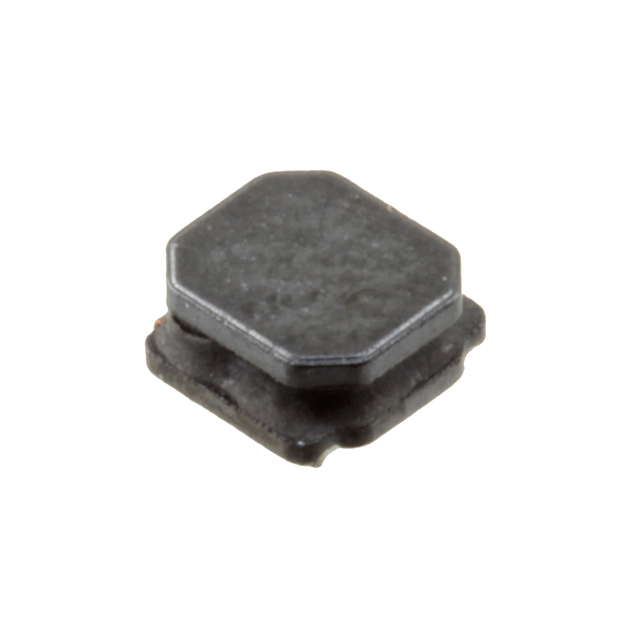

WURTH 贴片电感 74404032150

74404032150概述


    产品简介


    WE-LQS SMT 半封闭式功率电感器
    WE-LQS SMT半封闭式功率电感器(型号:74404032150)是专为一般电子产品设计开发的一种高可靠性电感器。该产品具有15 μH的标称电感值和高达0.73 A的额定电流,适用于各种电源管理和滤波应用。它广泛应用于消费电子、通信设备、工业自动化等领域,以提供高效的电能转换和稳定的工作性能。

    技术参数


    - 尺寸:
    - 长:3.0 mm ±0.2 mm
    - 宽:2.5 mm ±0.2 mm
    - 高:0.75 mm ±0.2 mm
    - 额定电感值:15 μH(100 kHz, 1 V下)
    - 额定电流:最大0.73 A(ΔT = 40 K时)
    - 饱和电流:典型值0.8 A(|ΔL/L| < 30%时)
    - 直流电阻:300 mΩ(20 °C时)
    - 自谐振频率:29 MHz(典型值)
    - 工作电压:最大120 V DC
    - 环境温度:存储条件:湿度<75%RH,温度<40 °C;操作温度范围:-40 °C到+125 °C

    产品特点和优势


    - 高可靠性:符合RoHS标准,确保无铅且符合环境保护要求。
    - 优良的温度性能:能够在宽广的温度范围内保持稳定的电气性能。
    - 良好的机械稳定性:即使在高温和高电流环境下也能保持良好的电气连接性能。
    - 低损耗特性:低直流电阻确保高效能的电能转换。
    - 认证齐全:通过多项国际标准认证,包括AEC-Q200 Grade 1认证。

    应用案例和使用建议


    应用案例:
    - 在电源模块中用于输入滤波和电压稳定。
    - 在LED驱动电路中用于储能和滤波。
    - 在通信设备中用于电源管理。
    使用建议:
    - 确保焊接过程符合推荐的回流焊曲线,以避免因焊接不当导致的损坏。
    - 使用时应注意操作温度不能超过产品规定的最大值,避免因温度过高导致性能下降或失效。
    - 存储期间应保持在原始包装内,确保产品处于最佳状态。

    兼容性和支持


    - 兼容性:可与多种标准PCB组装工艺兼容,适合SMT贴装。
    - 技术支持:厂商提供了详细的技术文档和设计指南,用户可访问官方网站下载相关的CAD模型和设计套件。
    - 样品申请:厂商提供免费样品申请服务,方便用户进行原型设计和测试。

    常见问题与解决方案


    1. Q:焊接后产品出现焊点不良?
    - A: 请检查焊接过程是否遵循了推荐的回流焊曲线,确保焊料质量符合要求。
    2. Q:产品长时间存放后性能下降?
    - A: 产品应尽快使用,建议存储时间不超过12个月。超过存储期限后,产品的电气特性可能发生变化。
    3. Q:如何防止清洗过程中的损坏?
    - A: 清洗过程中尽量避免使用刷子或含有腐蚀性成分的清洗剂,建议手动清洗并进行目视检查。

    总结和推荐


    综合评估:
    - 优点:
    - 高可靠性:通过多项严格的安全和环境标准认证,确保在各种严苛环境中依然稳定可靠。
    - 优良的温度性能:能在广泛的温度范围内保持稳定的性能。
    - 高效的电能转换:低直流电阻特性确保了高效率的电能转换。
    - 易于集成:标准SMT封装使其能够轻松集成到现有的PCB设计中。

    - 推荐度:
    - 强烈推荐:鉴于其卓越的性能、高可靠性及广泛的应用领域,WE-LQS SMT 半封闭式功率电感器是各类电源管理和滤波应用的理想选择。强烈推荐给需要高性能电感器的设计工程师和技术人员。

74404032150参数

参数
直流电阻(DCR) 300mΩ
额定电流 730mA
Q值 -
测试频率 100KHz
电感值 15μH
饱和电流(LSAT) 800mA
自谐振频率(SRF) 23MHz
容差 ±20%
长*宽*高 3mm*3mm*1.5mm
通用封装 1212
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

74404032150厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74404032150数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74404032150 74404032150数据手册

74404032150封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 6.4269
50+ ¥ 5.7585
250+ ¥ 5.6557
500+ ¥ 5.6557
1000+ ¥ 5.5528
2000+ ¥ 5.5528
10000+ ¥ 5.5528
20000+ ¥ 5.5528
库存: 63
起订量: 10 增量: 0
交货地:
最小起订量为:5
合计: ¥ 32.13
直接购买
加入购物车
