74451215

产品分类: 贴片电感
厂牌: WURTH
产品描述: 9MHz 260mA 150μH 590mΩ ±20% 6.6mm*4.45mm*4.45mm
供应商型号: 1636069
供应商: 海外现货
标准整包数: 1

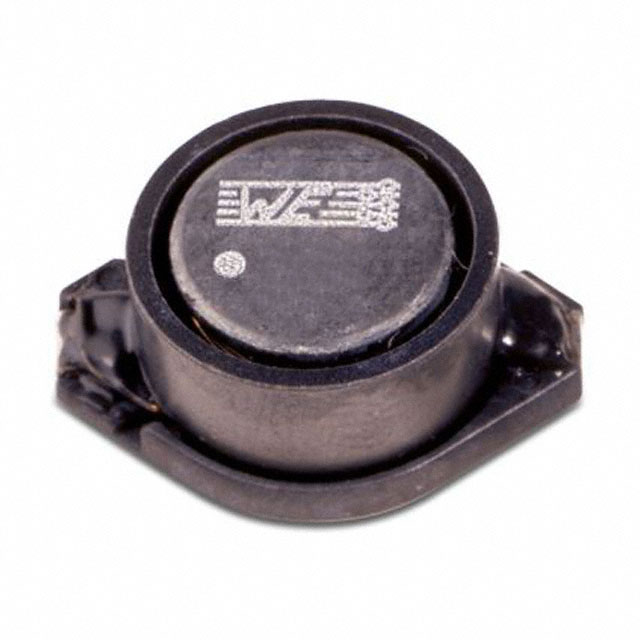

WURTH 贴片电感 74451215

74451215概述


    产品简介


    WE-PD3 SMT屏蔽功率电感 是一种适用于一般电子设备的表面贴装(SMT)组件。该电感器的主要功能是在电路中提供稳定的电感值,适用于需要稳定电流和良好电磁兼容性的场合。常见的应用领域包括消费电子产品、通信设备和工业自动化系统等。

    技术参数


    | 参数名称 | 值 | 单位 | 备注 |
    ||
    | 尺寸 | 4.45 x 4.06 x 6.6 x 2.92 x 1.27 x 3.05 x 4.35 x 1.0 (mm) | - | 尺寸参考 |
    | 电感 | 150 | µH | ±20% |
    | 额定电流 | 0.26 | A | ΔT=40K |
    | 饱和电流 | 0.05 | A ΔL/L|<10% |
    | 直流电阻(20°C) | 0.41 | Ω | - |
    | 直流电阻(20°C) | 0.59 | Ω | max |
    | 自谐振频率 | 6 | MHz | - |
    | 工作温度范围 | -40到+125°C | °C | - |
    | 存储条件(原包装内) | <40°C;<75%RH | - | - |

    产品特点和优势


    WE-PD3 SMT屏蔽功率电感 的优势包括:
    - 高可靠性:符合RoHS、REACH和无卤素标准,保证在各种环境下均能稳定工作。
    - 宽工作温度范围:可承受从-40°C到+125°C的工作温度,适用于多种极端环境。
    - 优异的电气特性:具有低直流电阻和良好的自谐振频率,能够提供稳定的电感值。
    - 屏蔽设计:有效的电磁屏蔽,减少了外部干扰对电感值的影响。

    应用案例和使用建议


    该电感器广泛应用于消费电子、通信设备和工业自动化系统等。例如,在无线充电模块中,该电感器可以确保充电效率和稳定性。在使用时,需要注意以下几点建议:
    - 确保焊接工艺符合要求,避免强力冲击。
    - 在清洗过程中,避免使用刷子,以防损坏导线。
    - 定期检查电感器的状态,特别是在长时间使用后。

    兼容性和支持


    - 兼容性:与多数标准SMT焊接工艺兼容。
    - 支持和服务:由Würth Elektronik eiSos提供全面的技术支持,包括产品生命周期管理和更换通知。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致性能下降 | 确保工作温度不超出规定范围 |
    | 额定电流超限导致性能下降 | 遵守额定电流限制,避免超载运行 |
    | 振动导致接触不良 | 使用高质量的连接材料,加强固定措施 |

    总结和推荐


    WE-PD3 SMT屏蔽功率电感 是一款高性能、高可靠性的电感器,适用于广泛的电子设备。其卓越的电气特性和稳定性使其成为众多应用的理想选择。推荐在需要高效、稳定电感值的应用场景中使用此电感器。对于有特殊安全和可靠性要求的应用,建议进行详细评估和测试,以确保满足特定需求。

74451215参数

参数
电感值 150μH
饱和电流(LSAT) -
自谐振频率(SRF) 9MHz
容差 ±20%
直流电阻(DCR) 590mΩ
额定电流 260mA
Q值 -
测试频率 -
长*宽*高 6.6mm*4.45mm*4.45mm
应用等级 工业级
包装方式 卷带包装

74451215厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74451215数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74451215 74451215数据手册

74451215封装设计

查看详情并下载
Symbol
Footprint
3D Model
