首页  >  产品百科  >  7447745056

7447745056

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 32MHz 2.1A 2.3A 5.6μH 78mΩ ±20% 5820 标准安装,贴片安装 5.8mm*5.2mm*2.3mm
供应商型号: 2082703
供应商: element14
标准整包数: 5

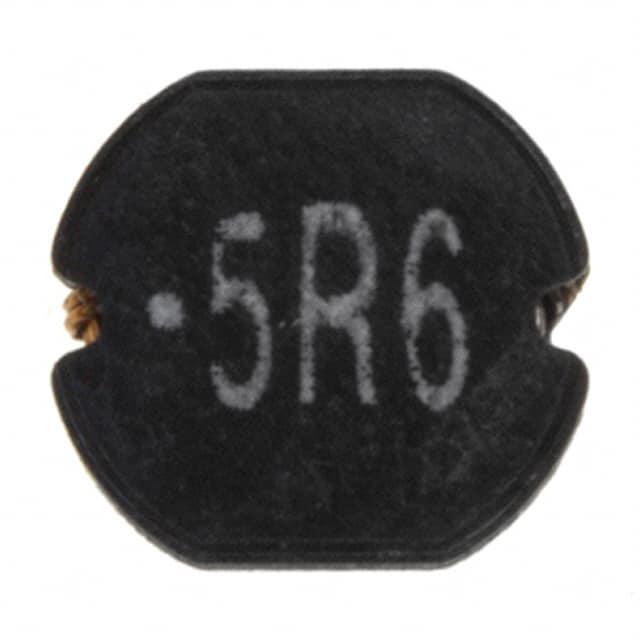

WURTH 贴片电感 7447745056

7447745056概述

    电子元器件产品技术手册

    1. 产品简介


    本产品为Würth Elektronik eiSos GmbH & Co.KG公司生产的型号为7447745056的SMD存储电感WE-PD2。该产品属于功率扼流圈类别,广泛应用于电源管理和滤波等电子设备中。SMD存储电感WE-PD2具有高可靠性、紧凑设计的特点,能够满足现代电子设备对高效能、小尺寸的要求。

    2. 技术参数


    - 机械尺寸(单位:mm)
    - A: 5.8 ± 0.3
    - B: 5.2 ± 0.3
    - C: 2.0 ± 0.3
    - D: 1.50
    - E: 2.00 ± 0.05
    - F: 2.00 ± 0.1
    - G: 1.75 ± 0.1
    - H: 5.50 ± 0.05
    - 电气特性
    - 电感量(@ 100 kHz / 10 mA): 2.15 µH(典型值)
    - 直流电阻(@ 20°C): 70 mΩ(典型值)
    - 额定电流: 2.30 A
    - 饱和电流(典型值): 2.10 A
    - 自共振频率(@ 20°C,∆T= 40 K): 100 MHz(典型值)
    - 温度范围
    - 工作温度: -40°C 至 +125°C
    - 环境温度: -40°C 至 +85°C
    - 其他特性
    - 表面处理: Sn/Cu - 99.3/0.7%
    - 最大温升: 40 K
    - 装备条件: 温度不应超过125°C(最坏情况下的运行条件)

    3. 产品特点和优势


    - 紧凑设计:WE-PD2采用紧凑的设计,适合在空间受限的应用环境中使用。
    - 高可靠性和稳定性:采用高质量材料和先进的制造工艺,确保其在极端环境下依然能够稳定工作。
    - 优良的电感特性:电感量和饱和电流的设置使其能够在多种电路设计中发挥关键作用。
    - 耐温性能强:可以在宽广的工作温度范围内工作,适应各种复杂环境需求。

    4. 应用案例和使用建议


    - 电源管理:在开关电源系统中作为储能电感,提高转换效率。
    - 滤波:用于滤除高频噪声,保证信号的纯净度。
    - 信号调理:在信号调理电路中,可以有效抑制电磁干扰,提高信噪比。
    使用建议:
    - 在选择具体位置时,确保有足够的散热措施,特别是在高温环境下使用时。
    - 注意安装时避免物理损坏,保持良好的焊接质量以确保长期可靠性。

    5. 兼容性和支持


    WE-PD2电感与市场上主流的PCB组装工艺兼容,适用于自动化生产和SMT贴片。此外,Würth Elektronik提供了详尽的技术支持和客户服务,包括详细的文档和技术咨询,帮助用户快速有效地进行集成和调试。

    6. 常见问题与解决方案


    - Q: 温度超出规定范围会导致什么问题?
    - A: 温度过高会增加直流电阻,导致效率降低;过低则可能影响饱和电流。应确保温度控制在规定的范围内。
    - Q: 如何确认焊接质量?
    - A: 使用适当的测试设备(如HP 34401A)检查直流电阻,确保焊接点良好。

    7. 总结和推荐


    WE-PD2 SMD存储电感是为应对现代电子设备的高要求而设计的优质产品。它具备高可靠性和优良的电气特性,非常适合用于电源管理和信号处理等领域。总体而言,强烈推荐使用这款电感,以确保电路的高效运行和长久耐用。

7447745056参数

参数
自谐振频率(SRF) 32MHz
容差 ±20%
直流电阻(DCR) 78mΩ
额定电流 2.3A
Q值 -
测试频率 100KHz
电感值 5.6μH
饱和电流(LSAT) 2.1A
长*宽*高 5.8mm*5.2mm*2.3mm
通用封装 5820
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

7447745056厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7447745056数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 7447745056 7447745056数据手册

7447745056封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 13.923
50+ ¥ 11.424
250+ ¥ 9.8385
500+ ¥ 9.6075
1000+ ¥ 9.156
2000+ ¥ 8.8515
库存: 60
起订量: 10 增量: 0
交货地:
最小起订量为:5
合计: ¥ 69.61
直接购买
加入购物车
