74477009

产品分类: 贴片电感
厂牌: WURTH
产品描述: 1KHz 120MHz 26.4A 23.5A 470nH 3mΩ -25%,20% 标准安装,贴片安装 12mm*12mm*8mm
供应商型号: BN-74477009
供应商: 海外现货
标准整包数: 1

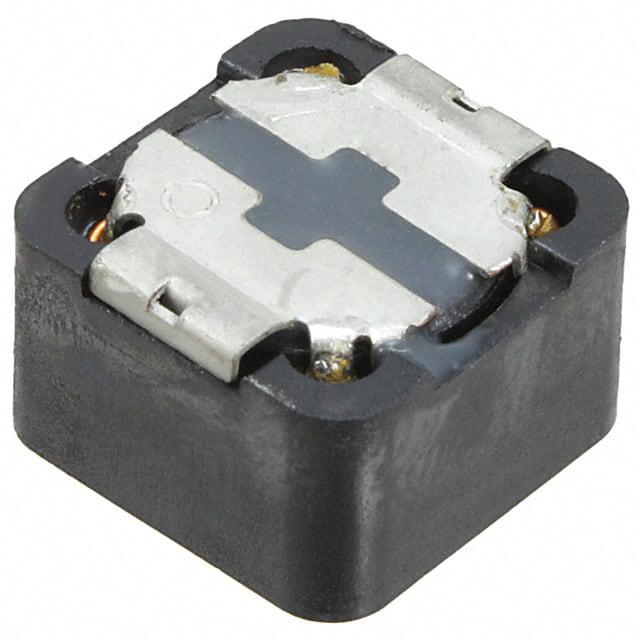

WURTH 贴片电感 74477009

74477009概述

    WE-PD SMT Shielded Power Inductor

    1. 产品简介


    WE-PD SMT Shielded Power Inductor(订货代码:74477009)是一款专为通用电子产品设计的表面贴装(SMT)屏蔽式功率电感器。它主要用于电源管理、滤波、信号耦合等领域,广泛应用于消费电子、通信设备、工业控制等多个行业。

    2. 技术参数


    以下是该产品的技术规格和技术参数:
    - 尺寸(mm):12.0 ± 0.3(长),12.0 ± 0.3(宽),8.0 ± 0.3(高)
    - 标称电感值:0.47 μH,±30% 允许偏差
    - 额定电流(IR,40K):在 ΔT = 40 K 条件下为 23.5 A 最大
    - 性能额定电流(IRP,40K):在 ΔT = 40 K 条件下为 27 A 最大
    - 饱和电流(SAT,10%):在 ΔL/L < 10% 条件下为 34 A 典型值
    - 自谐振频率:120 MHz 典型值
    - 直流电阻(RDC@20°C):1.7 mΩ 典型值,最大值为 3 mΩ
    - 工作电压(VDC):120 V 最大值
    - 工作温度范围:存储条件下的湿度 < 75% RH,温度范围为 -40 °C 至 +85 °C
    - 认证:RoHS 合规、REACH 符合、无卤素、符合 AEC-Q200 标准

    3. 产品特点和优势


    这款WE-PD SMT屏蔽式功率电感器的主要优势包括:
    - 屏蔽性能优异:可以有效降低电磁干扰,提升系统稳定性。
    - 高饱和电流:在高电流环境下依然保持稳定的电感值。
    - 良好的热稳定性和温度适应性:能够在广泛的温度范围内可靠工作。
    - 高可靠性:通过严格的测试认证,如AEC-Q200标准,确保在复杂环境中长期稳定运行。

    4. 应用案例和使用建议


    这款电感器适用于多种电路设计中,例如开关电源、DC-DC转换器和EMI滤波器。根据手册中的典型应用示例,可以优化以下几点来提高电感器的性能:
    - 确保PCB焊盘设计合理,避免过热导致的性能下降。
    - 在高频信号应用中,注意音频频率信号可能导致的噪声问题。
    - 在高功率密度设计中,应注意散热问题,确保电感器温度不超过额定范围。

    5. 兼容性和支持


    该产品与大多数常见的SMT组装工艺兼容,包括无铅焊接。厂商提供了详尽的技术文档和支持,确保用户能够顺利完成产品集成和应用。此外,厂商还提供各种设计工具,如CAD模型、仿真软件等,方便用户进行设计验证。

    6. 常见问题与解决方案


    在实际应用中,可能会遇到一些常见问题,例如:
    - 问题一:焊接过程中焊点不一致。
    - 解决方案:确保遵循制造商提供的焊接曲线,选择合适的焊接材料。
    - 问题二:温度上升导致性能不稳定。
    - 解决方案:改善PCB设计,增加散热面积,减少相邻组件的热影响。
    - 问题三:清洗过程可能导致电感器损坏。
    - 解决方案:尽量避免使用刷子进行清洁,改用其他方式清理PCB。

    7. 总结和推荐


    综上所述,WE-PD SMT Shielded Power Inductor凭借其优异的屏蔽性能、高饱和电流和良好的热稳定性,在多种电子设备中表现出色。推荐在需要高性能屏蔽电感器的应用中优先考虑此产品。同时,用户应严格按照厂商提供的使用指南操作,以确保最佳效果。

74477009参数

参数
饱和电流(LSAT) 26.4A
自谐振频率(SRF) 120MHz
容差 -25%,20%
直流电阻(DCR) 3mΩ
额定电流 23.5A
Q值 -
测试频率 1KHz
电感值 470nH
长*宽*高 12mm*12mm*8mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

74477009厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74477009数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74477009 74477009数据手册

74477009封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 2.3353 ¥ 19.9201
50+ $ 2.2385 ¥ 19.0944
100+ $ 2.1296 ¥ 18.1655
250+ $ 1.9118 ¥ 16.3077
库存: 50
起订量: 41 增量: 0
交货地:
最小起订量为:10
合计: ¥ 199.2
直接购买
加入购物车
