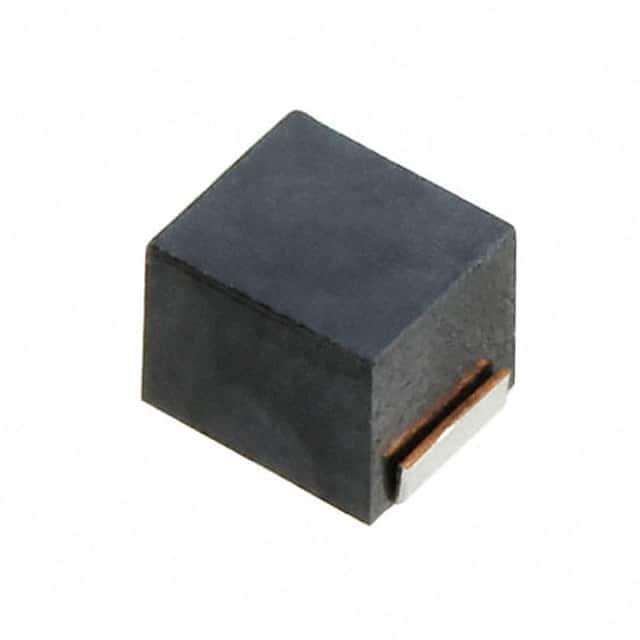

7447629100

产品分类: 贴片电感
厂牌: WURTH
产品描述: 2.52MHz 44MHz 340mA 30@2.52MHz 10μH 1.975Ω ±10% 1008 标准安装,贴片安装 2.5mm*2mm*2mm
供应商型号: 2493184
供应商: 海外现货
标准整包数: 5
WURTH 贴片电感 7447629100

7447629100概述

    高频表面贴装电感WE-GFH技术手册

    1. 产品简介


    WE-GFH是一款由Würth Elektronik eiSos公司设计和开发的高频表面贴装电感器。这类电感器主要用于一般电子设备中,具有较高的频率响应能力和稳定性。它们广泛应用于通信设备、射频系统、无线充电等领域。

    2. 技术参数


    - 尺寸:2520(2.5mm × 2.0mm)
    - 引脚间距:1.4mm ±0.2mm
    - 推荐焊盘图案:[mm] 1.5 × 1.0
    - 电气特性:
    - 电感量 L:2.52 MHz 时 10 µH ±10%
    - 额定电流 IR:ΔT = 20 K 时 340 mA max.
    - 直流电阻 RDC:20 °C 时 1700 mΩ typ., 2028 mΩ max.
    - 自谐振频率 fres:2.52 MHz 时 44 MHz typ.
    - 质量因数 Q:2.52 MHz 时 30 min.

    - 认证:符合RoHS标准(2011/65/EU & 2015/863)、REACH标准、无卤素标准(JEDEC JS709B 和 IEC 61249-2-21)。
    - 工作环境:最大组件温度为+105°C;环境温度范围为-40°C至+65°C;存储条件为<40°C且相对湿度<75%RH。

    3. 产品特点和优势


    WE-GFH电感器具备以下特点和优势:
    - 高频率响应能力:适用于各种高频应用,如射频和无线通信。
    - 稳定性:低直流电阻(RDC),确保电流稳定。
    - 宽工作温度范围:可以在-40°C到+105°C之间正常工作。
    - 严格的认证标准:符合多项环保和安全标准,确保产品的长期可靠性。

    4. 应用案例和使用建议


    - 应用案例:这款电感器常用于移动通信设备、物联网(IoT)模块、Wi-Fi路由器等高频电路中。
    - 使用建议:
    - 在使用前,确保电路板设计符合电感器的推荐焊盘图案。
    - 遵循指定的焊接工艺以保证最佳性能和寿命。
    - 避免高温和高湿环境长时间存储,以免影响性能。

    5. 兼容性和支持


    - 兼容性:可与其他通用电子元件配合使用,适用于大多数标准电路设计。
    - 支持:制造商提供详尽的技术文档和售后支持,包括焊接指南、常见问题解答和技术咨询。

    6. 常见问题与解决方案


    - 问题1:焊接过程中出现短路现象。
    - 解决方案:检查焊接参数是否符合要求,调整焊接温度和时间。
    - 问题2:电感器失效,电路不工作。
    - 解决方案:确认电源电压是否稳定,检查电路连接是否正确,更换损坏的电感器。
    - 问题3:电感器过热。
    - 解决方案:检查负载是否超过额定值,必要时增加散热措施。

    7. 总结和推荐


    WE-GFH是一款高性能的高频表面贴装电感器,适用于多种高频应用。它具有良好的稳定性、宽工作温度范围和严格的认证标准。对于需要高可靠性的电子设备来说,这是一个非常值得推荐的选择。在设计和应用中,需严格按照技术手册中的指导进行操作,以确保最佳性能和使用寿命。

7447629100参数

参数
Q值 30@2.52MHz
测试频率 2.52MHz
电感值 10μH
饱和电流(LSAT) -
自谐振频率(SRF) 44MHz
容差 ±10%
直流电阻(DCR) 1.975Ω
额定电流 340mA
长*宽*高 2.5mm*2mm*2mm
通用封装 1008
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
