749012011

产品分类: 脉冲变压器
厂牌: WURTH
产品描述: Wurth Elektronik 网络变压器, 贴片安装, 1输出, -1dB插入损耗
供应商型号: 1636365
供应商: element14
标准整包数: 1
WURTH 脉冲变压器 749012011

749012011概述


    产品简介

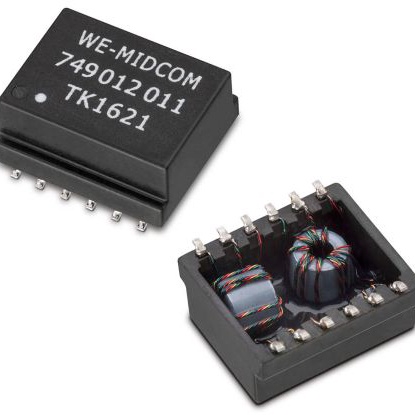

    本产品为LAN-Übertrager WE-LAN(以太网变压器WE-LAN),是一种专用于以太网设备中的电子元器件。它的主要功能是实现信号的传输和隔离,确保网络通信的稳定性和可靠性。此电子元器件广泛应用于各种电子设备中,特别是要求高可靠性的网络设备,如路由器、交换机、无线接入点等。

    技术参数


    - 基本参数:
    - 额定电流:最高600mA
    - 工作温度范围:-40°C至+85°C
    - 工作湿度:适应于正常环境湿度
    - 输入输出电压:1500Vrms(持续1分钟)

    - 电气特性:
    - 插入损耗(IL):在1MHz至100MHz范围内最大插入损耗为1dB
    - 回波损耗(RL):在1MHz至100MHz范围内最小回波损耗为-1.0dB
    - 串扰(CT):在1MHz至60MHz范围内最大串扰为-35dB
    - 共模抑制比(CMRR):在80MHz至100MHz频率范围内为350dB
    - 直流偏置(DC Bias):在100kHz频率下为100mV@8mA
    - 测试条件:
    - 使用E5071C网络分析仪、UH36高压测试仪和E4980A电感电容电阻测试仪进行测试
    - 测试环境温度:+25°C

    产品特点和优势


    - 高可靠性:这款LAN-Übertrager WE-LAN符合IEEE 802.3at标准,能够适用于10/100Base-TX网络环境,具有很高的稳定性和可靠性。
    - 低插入损耗和回波损耗:由于具有较低的插入损耗和回波损耗,信号传输更佳,确保了网络通信的质量。
    - 良好的电磁兼容性:具备出色的共模抑制比(CMRR)和低串扰,有效减少了电磁干扰对网络通信的影响。
    - 广泛的适用性:适用于多种网络设备,包括路由器、交换机、无线接入点等,满足不同应用需求。

    应用案例和使用建议


    应用案例
    在家庭和企业网络中广泛应用,作为以太网通信设备的一部分。它能够在复杂的电磁环境中提供稳定的信号传输,确保网络连接的畅通无阻。
    使用建议
    为了确保产品的最佳性能和使用寿命,建议在安装过程中严格按照制造商的指导书进行操作。在实际应用中,尽量减少外部电磁干扰对产品的干扰,避免长时间暴露在极端温度和湿度环境中。

    兼容性和支持


    - 兼容性:该产品与大多数标准的以太网设备完全兼容,如路由器、交换机等。
    - 技术支持:Würth Elektronik eiSos GmbH & Co.KG提供全面的技术支持服务,包括产品安装、调试及故障排除等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗异常 | 检查是否有接触不良的情况,重新焊接接头。 |
    | 回波损耗过小 | 确认设备安装时是否遵循了正确的操作步骤,检查线路是否出现断裂情况。 |

    总结和推荐


    综上所述,LAN-Übertrager WE-LAN是一款高品质的以太网变压器,具有出色的性能和广泛的应用范围。其在电气特性和电磁兼容性方面的表现尤其出色,能够满足现代网络设备对信号传输质量和稳定性的高要求。因此,对于需要高可靠性的网络通信系统来说,它是一个值得信赖的选择。强烈推荐用于各种网络设备的配套使用。

749012011参数

参数
变压器类型 LAN Transformer
匝数比 1:1
ET(伏特-时间) -
电感值 -
长*宽*高 12.7mm*9.52mm*8.4mm
安装方式 贴片安装
零件状态 在售

749012011厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

749012011数据手册

厂牌 PDF简要描述 下载
WURTH 脉冲变压器 WURTH 749012011 749012011数据手册

749012011封装设计

查看详情并下载
Symbol
Footprint
3D Model
