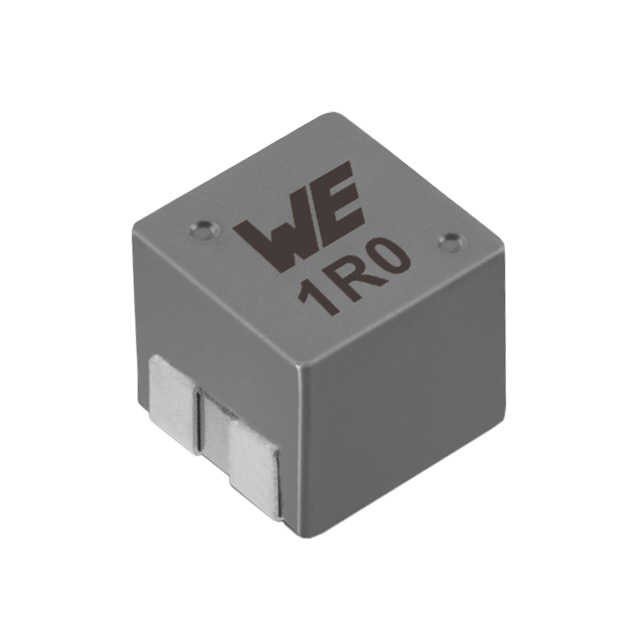

7448990015

产品分类: 其他电感
厂牌: WURTH
产品描述: 1.5μH 29MHz 9.4mΩ 34A 12.5A ±20% 标准安装,贴片安装 11.5mm*10mm*9mm
供应商型号: 2842128
供应商: 海外现货
标准整包数: 1
WURTH 其他电感 7448990015

7448990015概述

    电子元器件产品技术手册

    1. 产品简介


    本文档详细介绍了一款名为 WE-MCRI SMT Molded Coupled Inductor 的电子元器件。这种耦合电感器专为一般电子设备设计和开发,适用于各种电路应用。它采用表面贴装技术(SMT),具有紧凑的封装尺寸,非常适合现代电子设备的集成需求。

    2. 技术参数


    - 尺寸:长22mm ±0.2mm,最大宽度9.0mm。
    - 标称电感值:1.5µH ±20%。
    - 额定电流:在ΔT = 40 K时,最大12.5A。
    - 饱和电流:在|ΔL/L| < 30%时,典型值34A。
    - 直流电阻:在20°C时,典型值8.8mΩ,最大值9.4mΩ。
    - 自谐振频率:典型值29MHz。
    - 匝数比:1:1。
    - 额定电压:最大60V。
    - 泄漏电感:典型值0.18µH。
    - 耦合系数:典型值0.93。
    工作环境:
    - 环境温度范围:-40°C 至 +85°C。
    - 操作温度范围:-40°C 至 +125°C。
    - 存储条件:温度<40°C,湿度<75%RH。

    3. 产品特点和优势


    这款耦合电感器的主要特点和优势包括:
    - 高精度电感值:1.5µH ±20%,适用于多种高频电路应用。
    - 大额定电流:在典型应用下可承受高达12.5A的电流,且不会显著温升。
    - 低直流电阻:典型值8.8mΩ,保证高效的能量传输。
    - 高饱和电流:在ΔL/L < 30%的情况下,典型值34A,确保稳定的工作状态。
    - 良好的耦合性能:典型耦合系数0.93,适用于高性能滤波和匹配电路。
    这些特性使该电感器在多种高频电源转换器和信号处理应用中表现出色,适用于工业、通信和消费电子等领域。

    4. 应用案例和使用建议


    应用案例:
    - 高频电源转换器中的滤波和储能组件。
    - 驱动电机、传感器等设备的耦合电感。
    使用建议:
    - 确保焊接过程符合特定的回流焊曲线规范,避免损坏。
    - 清洗过程中不要使用刷子,以免破坏细线绝缘层。
    - 储存期限超过12个月的产品建议重新进行可靠性评估。

    5. 兼容性和支持


    兼容性:
    - 与各种标准SMT生产设备兼容,便于自动化生产。
    - 支持各种设计工具库文件,如Altium、Cadence、Cadstar、Eagle等。
    支持:
    - 供应商提供详尽的技术支持文档,包括详细的安装指南和常见问题解答。
    - 客户可以访问制造商官网获取最新的产品信息和技术支持。

    6. 常见问题与解决方案


    1. 问题:焊接过程中电感器发生损坏。
    解决方案:严格按照供应商提供的焊接曲线执行,确保焊接过程的温度和时间控制得当。

    2. 问题:清洗过程中电感器出现损伤。
    解决方案:建议使用喷射式清洗而非刷洗方式,以减少对电感器的损害。

    3. 问题:长时间储存后出现不可靠性问题。
    解决方案:定期检查并重新进行可靠性测试,确保在有效期内使用。

    7. 总结和推荐


    总结:
    - WE-MCRI SMT Molded Coupled Inductor 是一款高性能、可靠性和兼容性俱佳的电感器产品。
    - 特别适合于高频电源转换器和其他需要稳定电感值和大电流处理能力的应用场合。
    推荐:
    鉴于其优良的性能指标和广泛的应用领域,强烈推荐此产品用于各类高频电路设计中。然而,使用前请务必仔细阅读并遵循相关警告和注意事项,以确保产品的安全性和长期稳定性。

7448990015参数

参数
直流电阻(DCR) 9.4mΩ
额定电流 12.5A
Q值 -
测试频率 -
电感值 1.5μH
饱和电流(LSAT) 34A
自谐振频率(SRF) 29MHz
容差 ±20%
长*宽*高 11.5mm*10mm*9mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
