691305140008

厂牌: WURTH
产品描述: Wurth Elektronik 3.5mm间距8p插拔式接线端子 插座头, 3051系列, 2.5 kV 交流、 300 V 交流, 焊接, 绿色
供应商型号: BN-691305140008
供应商: 海外现货
标准整包数: 1

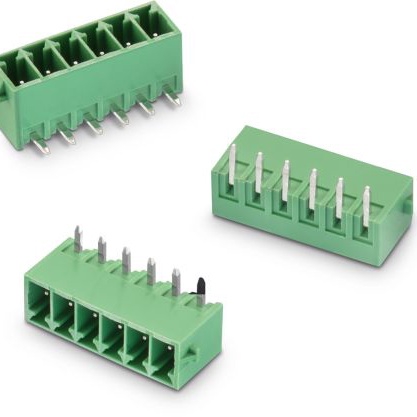

WURTH 接线座- 接头/插头和插口 691305140008

691305140008概述


    产品简介

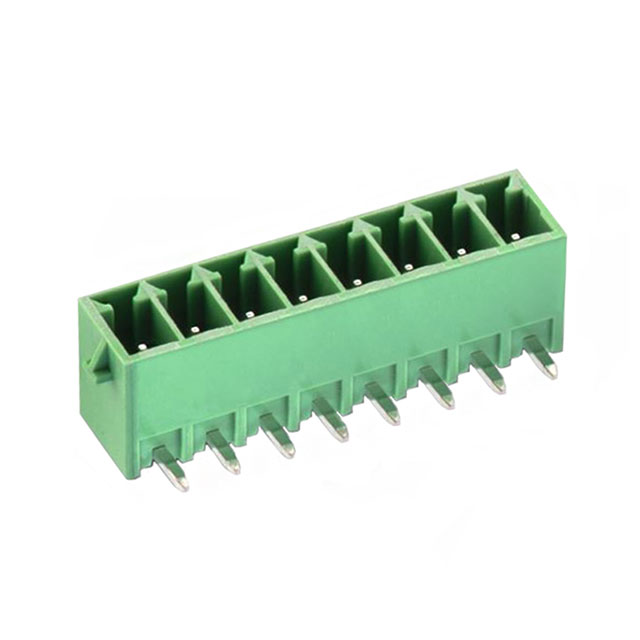

    本电子元器件是一款专门设计用于一般电子设备的PCB连接器,型号为691305140008。这款连接器采用水平安装方式,具有8个引脚,间距为3.5毫米。它配备了一个塑料卡扣,便于安装和拆卸。该产品广泛应用于消费电子、通信设备及工业自动化等领域,适用于需要高可靠性的电路连接场景。

    技术参数


    外形尺寸(单位:mm)
    - 长度(L):31.5
    - 引脚间距(Pitch):3.5
    - 引脚数量:8
    - 中心距(Pin to Pin):24.5
    材料属性
    - 绝缘材料:PA66
    - 灭火等级:UL94 V-0
    - 颜色:绿色
    - 接触材料:铜合金
    - 接触镀层:锡
    工作参数
    - 额定电流(IR):12 A
    - 工作电压:300 V(交流)
    - 耐压值:1分钟内2500 V(交流)
    - 接触电阻(R):20 mΩ
    认证
    - UL认证号:E315414

    产品特点和优势


    1. 可靠性高:额定电流高达12A,适合大电流负载应用。
    2. 安全稳定:工作电压可达300V,且通过严格的耐压测试,保证电气安全性。
    3. 适用广泛:适用于消费电子、通信设备及工业自动化等多种领域。
    4. 操作简便:设计了塑料卡扣,易于安装和拆卸。
    5. 材料耐用:采用PA66绝缘材料,具备优异的机械强度和耐热性能。

    应用案例和使用建议


    应用案例
    此款连接器常用于电源模块、通讯接口及工业控制设备的连接,确保了电力传输的高效和安全。例如,在一台工业控制系统的电源板上,可以使用这款连接器来连接多个不同的电源线路,确保系统稳定运行。
    使用建议
    - 在焊接过程中,务必遵循WE技术焊接规范,以确保焊接质量。
    - 清洁时应避免使用过量力道,以免损坏连接器的功能区域。
    - 存储时应保持包装密封,防止受潮。

    兼容性和支持


    该产品主要兼容与Würth Elektronik生产的相应型号的连接器及工具。如有特殊需求或疑问,用户可通过技术支持渠道进行咨询。此外,为了保证产品的长期稳定性,客户需自行进行必要的可靠性评估。

    常见问题与解决方案


    1. 问题:产品表面出现划痕或损伤
    - 解决方案:在处理和装配过程中要小心谨慎,避免直接接触表面。若已损坏,建议更换新的连接器以确保正常使用。
    2. 问题:连接器无法正常插拔
    - 解决方案:检查是否有异物阻碍,同时确认是否按照正确的操作流程进行插拔。如仍存在问题,请联系技术支持部门寻求帮助。
    3. 问题:产品在高温环境下工作不稳定
    - 解决方案:确保工作环境温度不超出产品规定的范围(-40°C至+105°C)。若需在极端环境下使用,请联系厂家进行定制化解决方案。

    总结和推荐


    综上所述,这款型号为691305140008的PCB连接器凭借其可靠的电气性能、广泛的应用领域及简便的操作体验,成为众多应用场景的理想选择。推荐在常规电子产品设计中使用此款连接器,以满足对高可靠性和高性能的需求。

691305140008参数

参数
长*宽*高 28mm*9.2mm*7.2mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

691305140008厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

691305140008数据手册

厂牌 PDF简要描述 下载
WURTH 接线座- 接头/插头和插口 WURTH 691305140008 691305140008数据手册

691305140008封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 2.3595 ¥ 20.1265
50+ $ 2.1538 ¥ 18.3719
100+ $ 1.9239 ¥ 16.4109
500+ $ 1.8029 ¥ 15.3787
库存: 50
起订量: 40 增量: 0
交货地:
最小起订量为:10
合计: ¥ 201.26
