首页  >  产品百科  >  7447669133

7447669133

产品分类: 贴片电感
厂牌: WURTH
产品描述: 975KHz 19MHz 525mA 35@975kHz 33μH 1.06Ω ±10% 1812 标准安装,贴片安装 4.5mm*3.2mm*3.4mm
供应商型号: 2493214
供应商: 海外现货
标准整包数: 1

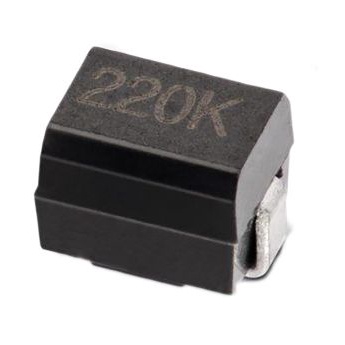

WURTH 贴片电感 7447669133

7447669133概述

    高频表面贴装电感器WE-GFH产品技术手册

    1. 产品简介


    产品类型: 高频表面贴装电感器
    主要功能: 提供阻抗匹配、滤波和能量存储等功能。
    应用领域: 广泛应用于通信设备、无线充电系统、射频识别(RFID)设备等需要高频信号处理的电子设备。

    2. 技术参数


    | 参数 | 值 | 单位 | 容差 |
    ||
    | 尺寸 | 4.5 x 3.2 x 4.2 | mm | ±0.3/±0.2 |
    | 电感量 | 33 µH ±10% |
    | 额定电流 | 525 mA max. |
    | 直流电阻(20°C) | 1030 mΩ typ. |
    | 直流电阻(20°C) | 1400 mΩ max. |
    | 自谐振频率 | 16.5 MHz typ. |
    | 质量因数(2.52 MHz)| 25 min. |

    3. 产品特点和优势


    - 高频性能优异: 在2.52 MHz下的质因素达到25,适合高频应用。
    - 可靠性高: 通过RoHS、REACH认证,符合无卤素标准,确保长期可靠性。
    - 温度适应性强: 工作温度范围宽广,从-40°C到+125°C,适用于各种严苛环境。

    4. 应用案例和使用建议


    - 应用案例: 用于无线充电系统中的阻抗匹配和滤波。
    - 使用建议: 确保焊接过程符合推荐的回流焊曲线,避免直接暴露于阳光下,以防终端氧化影响焊接效果。

    5. 兼容性和支持


    - 兼容性: 该电感器与多数SMT生产流程兼容,可与其它SMT元件一同安装。
    - 支持: 厂商提供详尽的技术文档和支持,客户可以联系内部销售人员获取更多信息。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 组件未正确固定在PCB上 | 确保焊接过程符合规范,避免过大的机械应力。|
    | 清洗过程中组件损坏 | 使用高压蒸汽清洗而非刷子,避免刷毛造成损坏。|
    | 储存时间超过12个月导致性能下降 | 建议在储存后12个月内使用,以保证最佳性能。|

    7. 总结和推荐


    综合评估: 高频表面贴装电感器WE-GFH以其出色的高频性能和广泛的适用范围,为各种电子产品提供了可靠的解决方案。其在高温环境下良好的稳定性使其成为高性能应用的理想选择。
    推荐使用: 强烈推荐使用该产品,特别是在对阻抗匹配和滤波性能要求较高的高频应用中。购买时,请确保与厂商确认最新数据表以获取最准确的产品信息。

7447669133参数

参数
额定电流 525mA
Q值 35@975kHz
测试频率 975KHz
电感值 33μH
饱和电流(LSAT) -
自谐振频率(SRF) 19MHz
容差 ±10%
直流电阻(DCR) 1.06Ω
长*宽*高 4.5mm*3.2mm*3.4mm
通用封装 1812
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

7447669133厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7447669133数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 7447669133 7447669133数据手册

7447669133封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.3561
10+ ¥ 3.0103
50+ ¥ 2.5425
100+ ¥ 2.5425
200+ ¥ 2.2781
500+ ¥ 2.2374
2500+ ¥ 2.1967
5000+ ¥ 2.1967
库存: 272
起订量: 17 增量: 0
交货地:
最小起订量为:10
合计: ¥ 30.1
