744308020

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 45MHz 48A 25A 200nH 370μΩ ±20% 1070 标准安装,贴片安装 10.1mm*7mm*7mm
供应商型号: 4360122
供应商: 海外现货
标准整包数: 1

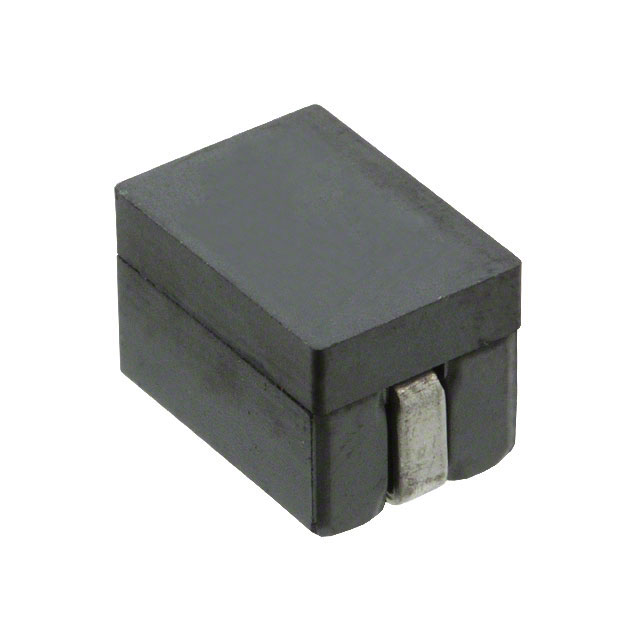

WURTH 贴片电感 744308020

744308020概述


    产品简介


    WE-HCM SMT高电流扁平线圈电感器是一款专为通用电子设备设计的电子元件。这种电感器的主要功能是在电路中提供必要的电感值,从而实现滤波、耦合等功能。它适用于广泛的电子应用领域,包括但不限于电源管理、通信系统、工业自动化、医疗设备等。

    技术参数


    | 参数 | 值 | 单位 | 容差 |
    ||
    | 电感量(典型值) | 200 | nH | ±20% |
    | 额定电流(最大值) | 25 | A
    | 饱和电流(典型值) | 48 | A
    | 直流电阻(典型值) | 0.37 | mΩ | ±7% |
    | 自谐振频率(典型值) | 45 | MHz
    | 环境温度范围 | -40至+85 | °C
    | 工作温度范围 | -40至+125 | °C

    产品特点和优势


    WE-HCM SMT高电流扁平线圈电感器具备以下特点和优势:
    1. 高电流承载能力:额定电流高达25A,饱和电流48A,确保在高电流环境下稳定运行。
    2. 高可靠性:采用优质材料制造,具有良好的机械强度和热稳定性,适合在各种恶劣环境中使用。
    3. 低直流电阻:典型直流电阻仅为0.37mΩ,有效降低功耗,提高效率。
    4. 自谐振频率高:典型自谐振频率为45MHz,适合高频应用。
    5. 符合环保标准:RoHS、REACH认证,无卤素,绿色生产,满足环保要求。

    应用案例和使用建议


    应用案例
    该电感器广泛应用于电源管理系统中,例如DC-DC转换器、LED驱动器、通信设备等。在电源管理中,它可以有效地过滤纹波电压,保证输出电压的稳定性。
    使用建议
    1. 焊接过程:遵循制造商提供的焊接规范,确保电感器正确安装和焊接。
    2. 冷却管理:在高电流情况下,要注意散热,避免温度过高导致性能下降。
    3. 防尘措施:在生产过程中注意防护,防止灰尘进入影响性能。

    兼容性和支持


    该电感器兼容大多数SMT生产线设备,包括主流的回流焊机。制造商提供了详细的焊接工艺指南和产品维护手册,客户可以根据需要联系技术支持部门获取帮助。

    常见问题与解决方案


    1. 焊接不牢固:检查焊接工艺是否符合规范,必要时重新焊接。
    2. 温度过高:加强散热措施,如加装散热片或风扇。
    3. 噪音问题:如果出现噪音,可以尝试调整电流信号频率或使用屏蔽材料。

    总结和推荐


    综上所述,WE-HCM SMT高电流扁平线圈电感器凭借其出色的性能、高可靠性及广泛应用前景,是一款值得推荐的产品。对于需要高电流承载能力和良好温度稳定性的应用场合,它无疑是理想的选择。我们强烈建议客户在进行相关项目设计时优先考虑此产品。

744308020参数

参数
测试频率 100KHz
电感值 200nH
饱和电流(LSAT) 48A
自谐振频率(SRF) 45MHz
容差 ±20%
直流电阻(DCR) 370μΩ
额定电流 25A
Q值 -
长*宽*高 10.1mm*7mm*7mm
通用封装 1070
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

744308020厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

744308020数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 744308020 744308020数据手册

744308020封装设计

查看详情并下载
Symbol
Footprint
3D Model
