782853561

产品分类: 磁珠
厂牌: WURTH
产品描述: 1.5A 560Ω@100MHz 100mΩ 0805 贴片安装 2mm*1.2mm*1.1mm
供应商型号: 3237562
供应商: 海外现货
标准整包数: 10

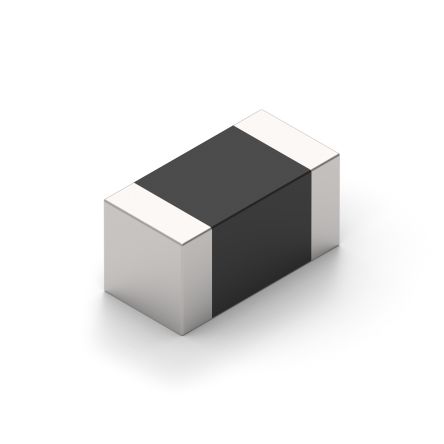

WURTH 磁珠 782853561

782853561概述

    高性能 SMT EMI 抑制铁氧体磁珠技术手册

    1. 产品简介


    产品名称:WE-CBA SMT EMI 抑制铁氧体磁珠
    产品类型:SMT(表面贴装)电子元件
    主要功能:用于抑制电磁干扰,提高电路的抗噪能力
    应用领域:适用于一般电子设备,包括但不限于通信设备、电源管理系统、汽车电子控制单元等。

    2. 技术参数


    - 尺寸(单位:mm):0.9 ± 0.2, 1.2 ± 0.2, 0.5 ± 0.3, 2.0 ± 0.2(按 10:1 比例)
    - 引脚间距:根据型号 W = 3.0(宽频/高速)、W = 4.0(高电流)
    - 阻抗(测试条件:+20°C,33%RH)
    - 100 MHz 时:560 Ω ± 25%
    - 160 MHz 时:600 Ω 典型值
    - 额定电流:ΔT = 40K 时,最大 1500 mA
    - 直流电阻:@ 20°C 时,最大 0.1 Ω
    - 工作温度范围:存储温度 <40°C,湿度 <75%RH;操作温度范围:-55°C 到 +125°C
    - 环保认证:符合 RoHS、REACH、无卤素标准

    3. 产品特点和优势


    - 高效能:在 100 MHz 时提供高达 560 Ω 的阻抗,有效抑制高频噪声
    - 大电流承载能力:可承受最大 1500 mA 的电流,适用于高电流电路
    - 可靠性高:通过严格的温度和电流测试,确保长期稳定运行
    - 安全性高:具备完善的认证,符合多项国际安全标准

    4. 应用案例和使用建议


    - 应用案例:广泛应用于通信设备、电源管理模块和汽车电子控制系统中,帮助提升整体系统的电磁兼容性。
    - 使用建议:确保工作温度不超过规定范围,避免过载导致组件损坏。对于高温环境应用,建议增加散热措施。

    5. 兼容性和支持


    - 兼容性:设计时考虑了通用标准,适合大多数 SMT 生产线。但对特殊应用(如军事、航空),需与 Würth Elektronik eiSos GmbH & Co. KG 进行沟通确认。
    - 支持:提供详细的焊接参数和温度曲线指导,保障安装质量。如有疑问,可通过技术支持热线咨询。

    6. 常见问题与解决方案


    - Q1:如何正确处理该组件?
    - A1:严格遵守技术规格书中的注意事项,不可超过额定电流。
    - Q2:长时间存储会影响产品性能吗?
    - A2:建议在 12 个月内使用,否则可能会影响焊锡性。
    - Q3:焊接时有哪些特别注意点?
    - A3:必须按照指定的回流焊曲线进行焊接,否则将影响产品保修。

    7. 总结和推荐


    综合评估:WE-CBA SMT EMI 抑制铁氧体磁珠在电磁兼容性、温度适应性和安全性方面表现优异,是一款值得推荐的高性能电子元件。
    - 推荐用途:适用于需要较强抗噪能力和稳定性要求的应用场合,如通信设备、工业控制和汽车电子等领域。

782853561参数

参数
额定电流 1.5A
阻抗@频率 560Ω@100MHz
直流电阻(DCR) 100mΩ
长*宽*高 2mm*1.2mm*1.1mm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

782853561厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

782853561数据手册

厂牌 PDF简要描述 下载
WURTH 磁珠 WURTH 782853561 782853561数据手册

782853561封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.1121
100+ ¥ 0.9393
500+ ¥ 0.9017
1000+ ¥ 0.8416
2000+ ¥ 0.8266
4000+ ¥ 0.8116
20000+ ¥ 0.8116
40000+ ¥ 0.8116
库存: 2370
起订量: 50 增量: 0
交货地:
最小起订量为:10
合计: ¥ 11.12
直接购买
加入购物车
