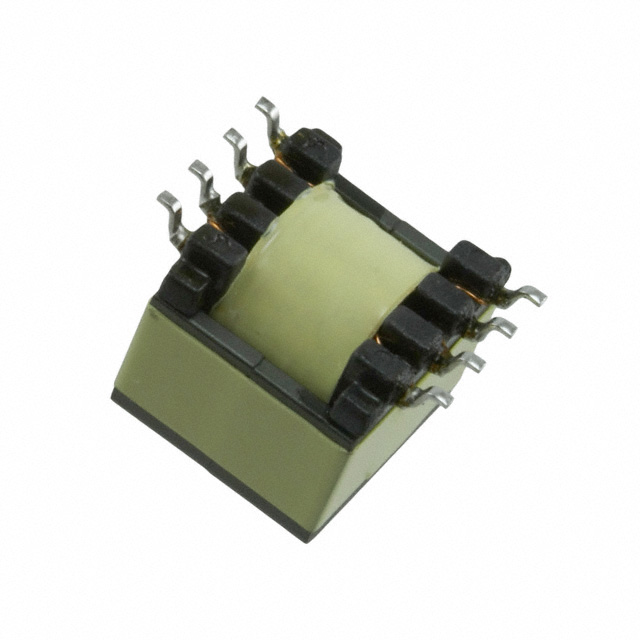

750311308

产品分类: 贴片电感
厂牌: WURTH
产品描述: 3μH 385mΩ 贴片安装 13.34mm*15.24mm*11.56mm
供应商型号: 732-2630-2-ND
供应商: Digi-Key
标准整包数: 250
WURTH 贴片电感 750311308

750311308概述

    # WE-FB Flyback Transformer 技术手册解读

    产品简介


    WE-FB Flyback变压器是一款专为通用电子设备设计的高可靠性磁性元件。它适用于低压至高压转换的隔离电源电路,例如电源适配器、通信设备和工业控制模块等。该产品型号为750311308,适合驱动芯片如LT3573、LT3574、LT3575和LT3748。通过其高效能设计,WE-FB Flyback变压器能够满足多种应用需求,具有广泛的市场适用性。
    主要功能
    - 高效电能转换:实现输入电压到输出电压的稳定转换。
    - 隔离设计:确保高低压电路之间的安全隔离。
    - 紧凑结构:提供小型化设计以节省空间。
    应用领域
    - 通信设备
    - 工业控制
    - 电源适配器
    - 汽车电子
    - 医疗设备(非安全关键用途)

    技术参数


    以下是WE-FB Flyback变压器的技术规格和性能参数汇总:
    | 参数类别 | 具体参数 | 单位 |
    |
    | 尺寸 | 长度:15.24 mm,宽度:13.34 mm | mm |
    最大高度:24 mm | mm |
    | 引脚配置 | Pin 1 标记 | 标准 |
    | 重量 | - | g |
    | 工作温度范围 | -40 至 +125 °C | °C |
    | 绝缘测试电压 | N1/N3 → N2:1500 V AC | V |
    N1 → N3:500 V AC | V |
    | 饱和电流 | 2.1 A(典型值) | A |
    | DC电阻 | N1:0.325 Ω ±10% | Ω |
    N2:0.48 Ω ±10% | Ω |
    N3:0.385 Ω ±10% | Ω |
    | 泄漏电感 | ≤3 µH | µH |
    | 包装方式 | 32 mm 宽的载带 | mm |

    产品特点和优势


    WE-FB Flyback变压器具有以下显著特点和优势:
    1. 高效率:采用先进的磁芯设计,降低功耗并提升转换效率。
    2. 高可靠性:通过RoHS认证、REACh合规性及无卤素标准,确保环保友好。
    3. 优异性能:饱和电流高达2.1 A,能够支持较高的负载需求。
    4. 宽温区适应性:可在极端环境下正常工作,适合严苛环境下的应用。
    5. 小型化设计:紧凑尺寸便于PCB布局优化。
    这些特点使其成为电力系统和电源管理中的理想选择,同时提供了更高的市场竞争力。

    应用案例和使用建议


    应用案例
    WE-FB Flyback变压器在典型的飞回拓扑结构中表现优异。例如:
    - 输入电压:36 V(DC)
    - 开关频率:100 kHz
    - 输出电压:24 V
    - 辅助电压:8 V
    上述配置可以用于电源适配器、通信设备中的DC-DC转换模块。
    使用建议
    1. 焊接工艺:遵循推荐的回流焊曲线,确保焊接质量和焊接可靠性。
    2. 防护措施:避免强烈震动或冲击导致引脚受损。
    3. 清洁步骤:在生产清洗时,需选用对绝缘材料无损的清洗剂,避免长期影响性能。

    兼容性和支持


    WE-FB Flyback变压器兼容多种应用环境,并与主流芯片LT3573/ LT3574/ LT3575/ LT3748无缝对接。此外,制造商Würth Electronics提供了全面的技术支持,包括:
    - 产品设计指南
    - 专业技术支持团队
    - 快速响应服务
    用户在使用过程中可随时获得支持。

    常见问题与解决方案


    以下列出了用户可能遇到的一些问题及解决方案:
    | 问题描述 | 解决方案 |

    | 温升过高 | 优化散热设计或降低负载 |
    | 输出电压不稳定 | 检查输入电压是否波动 |
    | 引脚接触不良 | 确保焊接质量或重新焊接 |

    总结和推荐


    优点

    总结


    1. 高效能:在高效转换和低功耗方面表现出色。
    2. 稳定性:符合严格的行业标准,包括RoHS和REACh认证。
    3. 广泛适用性:适合多种应用场景,尤其在通信和工业设备中表现卓越。
    推荐意见
    综上所述,WE-FB Flyback变压器是一款高性能、高可靠性的电子元件,非常适合需要高效能和严格品质保障的应用场景。建议在设计和采购阶段优先考虑此产品,特别是对电源管理要求较高的用户。
    联系制造商:
    Würth Electronics Midcom Inc.
    总部地址:121 Airport Drive, 57201 Watertown, SD, United States
    电话:+1 (605) 886-4385
    官方网站:[www.we-online.com/midcom](http://www.we-online.com/midcom)
    版权所有 © 2023 Würth Electronics Midcom Inc.

750311308参数

参数
电感值 3μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 -
直流电阻(DCR) 385mΩ
额定电流 -
Q值 -
测试频率 -
长*宽*高 13.34mm*15.24mm*11.56mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
