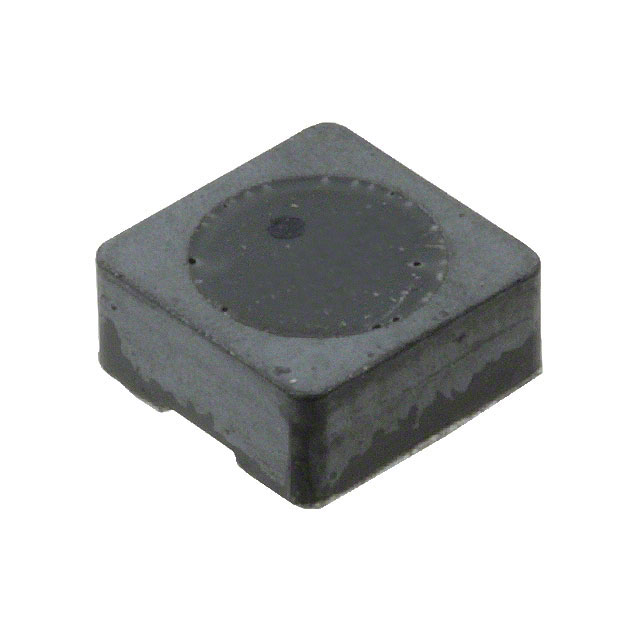

744053008

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 28MHz 1.6A 2.1A 8.2μH 55mΩ ±30% 2323 贴片安装 5.8mm*5.8mm*3mm
供应商型号: J-WURT-0001740
供应商: Chip1stop
标准整包数: 1
WURTH 贴片电感 744053008

744053008概述

    WE-TPC SMT Shielded Tiny Power Inductor 技术手册解析

    1. 产品简介


    WE-TPC SMT屏蔽型小功率电感是一款专为通用电子设备设计的表面贴装电感器。这种电感器主要用于电源管理电路、滤波器、EMI抑制等领域,适用于各种消费电子产品、工业控制设备等应用场合。

    2. 技术参数


    - 尺寸:5.8 ± 0.3 mm x 1.9 mm(长度±0.3 mm,宽度±0.3 mm)
    - 标称电感值:8.2 μH(允许偏差±30%)
    - 额定电流:2.1 A(最大值,当温度升高30K时)
    - 饱和电流:1.6 A(典型值,ΔL/L < 35%)
    - 直流电阻:50 mΩ(典型值),55 mΩ(最大值)
    - 自谐振频率:28 MHz(典型值)
    - 认证:符合RoHS(2011/65/EU&2015/863)和REACH((EC)1907/2006)标准;无卤素(符合JEDEC JS709B和IEC 61249-2-21)

    3. 产品特点和优势


    - 屏蔽设计:有效的电磁干扰抑制,提高信号纯净度。
    - 高可靠性:在额定工作条件下,可长时间稳定运行。
    - 宽工作温度范围:-40°C 至 +125°C,适应极端环境。
    - 低功耗:高效率,低发热。
    - 小型化设计:体积小,适合高密度布局。

    4. 应用案例和使用建议


    - 电源管理电路:应用于各种DC-DC转换器,降低输出纹波电压。
    - 滤波器设计:通过调节电感值来滤除特定频率的噪声。
    - EMI抑制:有效抑制电源线上的高频噪声,提升系统整体稳定性。
    使用建议:
    - 安装前检查:确保焊点质量良好,避免因焊接不良导致的接触不良。
    - 散热设计:考虑电感器的工作温度,确保散热通道畅通。
    - 防潮处理:存放时注意防潮,特别是在高温高湿环境下,需严格控制存储条件。

    5. 兼容性和支持


    - 兼容性:与常规SMT贴装工艺完全兼容,适用于现有生产线。
    - 技术支持:Würth Elektronik eiSos提供详细的技术文档和现场技术支持,帮助客户进行产品选型和应用设计。

    6. 常见问题与解决方案


    - 问题一:电感器在焊接过程中损坏。
    - 解决方法:遵循制造商推荐的回流焊接曲线,控制好焊接温度和时间,避免过高的温度导致电感器损坏。
    - 问题二:电感器在应用中出现啸叫现象。
    - 解决方法:尽量避免音频频率信号的应用,或者选择合适的材料减少噪音产生。
    - 问题三:电感器无法正常工作,测试显示参数异常。
    - 解决方法:检查连接是否正确,确保良好的电气连接,同时确认是否存在外部电磁干扰源。

    7. 总结和推荐


    综上所述,WE-TPC SMT屏蔽型小功率电感凭借其优良的电气性能和高可靠性,在电源管理和滤波器设计中表现出色。对于需要高集成度、低噪音和稳定性能的电子产品,这款电感器是理想的选择。强烈推荐在设计中选用此款电感器。

744053008参数

参数
直流电阻(DCR) 55mΩ
额定电流 2.1A
Q值 -
测试频率 100KHz
电感值 8.2μH
饱和电流(LSAT) 1.6A
自谐振频率(SRF) 28MHz
容差 ±30%
长*宽*高 5.8mm*5.8mm*3mm
通用封装 2323
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
