首页  >  产品百科  >  74478233

74478233

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100MHz 1.5GHz 200mA 17@800MHz 33nH 2.3Ω ±5% 0201 贴片安装 600μm*300μm*330μm
供应商型号: 1638030
供应商: 海外现货
标准整包数: 15000

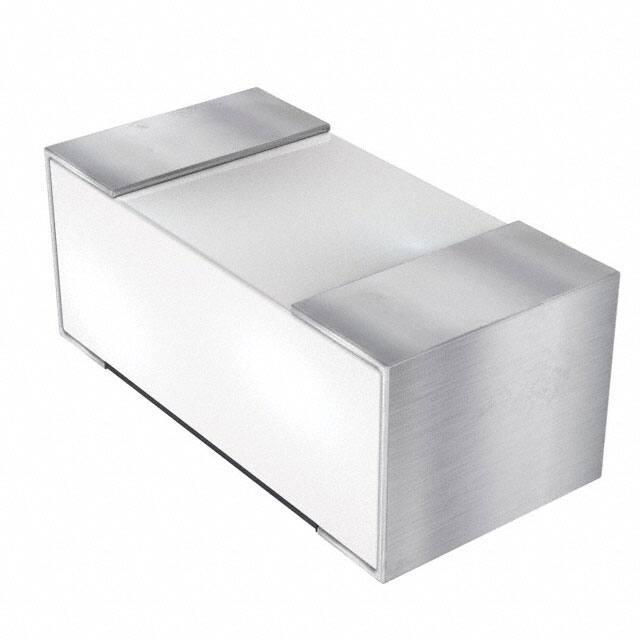

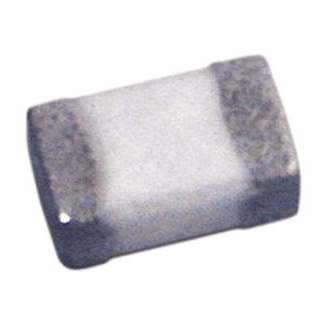

WURTH 贴片电感 74478233

74478233概述


    产品简介


    WE-MK SMT Multilayer Ceramic Inductor(WE-MK系列多层陶瓷电感)
    该电子元器件专为一般电子设备设计制造。主要用于各种电子设备中,如通讯设备、电源管理、信号处理等。其基本功能是储存电能,并能在电路中起到滤波、耦合、振荡等多种作用。

    技术参数


    - 尺寸:0.3 mm ± 0.03 mm x 0.3 mm ± 0.03 mm x 0.6 mm ± 0.03 mm x 0.15 mm ± 0.05 mm (按比例尺 50:1)
    - 推荐焊盘图案:0.3 mm x 0.9 mm x 0.3 mm(按比例尺 50:1)
    - 额定电流:200 mA 最大值
    - 最大温升:ΔT = 20 K
    - 自谐振频率:1500 MHz 典型值
    - 直流电阻:RDC @ 20 °C ≤ 2.3 Ω
    - 电感量:33 nH ±5% @ 100 MHz
    - 品质因数:17 典型值 @ 800 MHz
    - 认证:符合RoHS、REACH和无卤素标准

    产品特点和优势


    1. 小体积:适合高密度装配需求。
    2. 高可靠性:通过多项国际标准测试。
    3. 宽温度范围:可承受-40°C到+120°C的温度变化。
    4. 低损耗:优秀的品质因数确保了较低的能量损失。
    5. 兼容性强:可适应多种焊接工艺,包括回流焊、波峰焊等。

    应用案例和使用建议


    应用案例:
    该电感广泛应用于各类开关电源、高频信号电路、无线通信模块等领域。例如,在手机充电器中作为关键的储能元件,确保输出电压的稳定。
    使用建议:
    - 确保焊盘图案与推荐尺寸一致,以获得最佳焊接效果。
    - 注意焊接温度和时间的控制,避免超过制造商推荐的最高焊接温度。
    - 存储时注意保持适当的湿度,防止潮气侵入影响性能。

    兼容性和支持


    - 兼容性:适用于大多数通用PCB设计工具和工艺流程,如回流焊、波峰焊等。
    - 厂商支持:提供详尽的技术文档和客户服务,帮助解决应用中的各种问题。

    常见问题与解决方案


    - 问题1:焊接后发现元件掉落
    - 解决方案:检查焊盘尺寸是否正确,焊接温度和时间是否合适,必要时调整焊接参数。

    - 问题2:长时间存储后出现焊点不良
    - 解决方案:确保元件存放在合适的条件下,且在12个月内使用,避免长时间暴露于潮湿环境中。

    总结和推荐


    总的来说,WE-MK SMT Multilayer Ceramic Inductor 是一款高性能、高可靠性的电感产品,特别适用于需要高效能、小型化设计的应用场合。由于其优异的性能指标和广泛的适用性,强烈推荐在设计过程中考虑使用该产品。

74478233参数

参数
直流电阻(DCR) 2.3Ω
额定电流 200mA
Q值 17@800MHz
测试频率 100MHz
电感值 33nH
饱和电流(LSAT) -
自谐振频率(SRF) 1.5GHz
容差 ±5%
长*宽*高 600μm*300μm*330μm
通用封装 0201
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

74478233厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74478233数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74478233 74478233数据手册

74478233封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15000+ ¥ 1.2789
75000+ ¥ 1.1504
库存: 0
起订量: 15000 增量: 0
交货地:
最小起订量为:15000
合计: ¥ 0
直接购买
加入购物车
