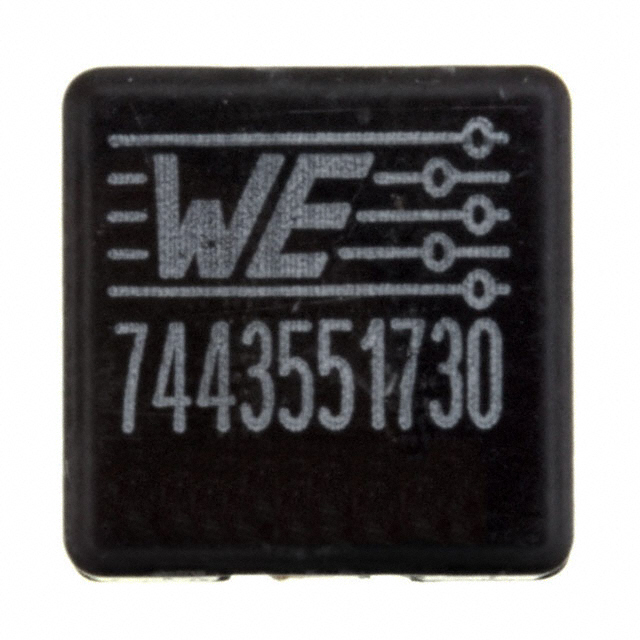

7443551730

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 28MHz 12A 13A 20 7.3μH 5.9mΩ ±20% 标准安装,贴片安装 13mm*12.8mm*6.5mm
供应商型号: 1636241
供应商: 海外现货
标准整包数: 1
WURTH 贴片电感 7443551730

7443551730概述

    高电流SMIT电感器产品技术手册

    产品简介


    高电流SMIT电感器(型号:7443551730)是一种专门设计用于一般电子设备的高性能电子元件。它具备出色的电流处理能力和稳定性,适用于广泛的应用领域,如电源管理、通信设备、汽车电子以及工业控制系统等。这款电感器的主要功能是在电路中提供必要的电感量,以稳定电流并滤除噪声,确保系统的可靠运行。

    技术参数


    - 尺寸:长 x 宽 x 高 = 3.0 mm ±1.0 mm x 2.5 mm ±0.5 mm x 12.8 mm ±0.5 mm;13.0 mm ±1.0 mm x 6.2 mm ±0.3 mm x 12.8 mm ±0.5 mm(标尺比例为2:1)
    - 标记:标记X YMDD X,其中X可以更改;标记日期代码YMDD
    - 推荐焊盘图案:5.0 mm x 4.5 mm至6.0 mm(标尺比例为2:1)
    电气特性
    - 标称电感值(L):7.3 μH ±20%
    - 额定电流(Ir):ΔT = 50 K时最大13 A
    - 饱和电流(Isat):
    - @ 10% |ΔL/L| < 10%时为5.5 A
    - @ 30% |ΔL/L| < 30%时为12 A
    - 直流电阻(Rdc):20 °C时为5.9 mΩ ±10%
    - 自共振频率(fres):28 MHz
    性能
    - 工作温度范围:环境温度-40°C到+105°C;操作温度-40°C到+155°C
    - 存储条件:<40°C,<75%相对湿度
    - 湿度敏感等级(MSL):1级
    - 焊接条件:符合J-STD-020E标准,峰值温度260°C

    产品特点和优势


    - 高电流处理能力:最大额定电流达到13 A,特别适合于大电流应用场合。
    - 稳定的电气特性:出色的温度特性和电流特性使其在恶劣环境下依然能保持稳定的性能。
    - 宽广的工作温度范围:-40°C到+155°C的操作温度范围适应各种极端环境条件。
    - 兼容性强:设计考虑到了广泛的应用场景,易于与其他电子元件集成。

    应用案例和使用建议


    高电流SMIT电感器广泛应用于电源管理模块中,以提供稳定的电流输出。例如,在汽车电子系统中,它可以作为稳压电路的一部分,帮助过滤电压波动,提高系统的稳定性和可靠性。在通信设备中,这款电感器可以帮助消除噪声干扰,确保信号传输的质量。
    使用建议
    - 确保电路设计合理,特别是在散热和布局方面,以避免过热导致的性能下降。
    - 遵循制造商推荐的焊接和清洗条件,避免不当操作导致的产品损坏。
    - 在长期存储之前进行适当的检查和测试,确保产品性能的持续稳定。

    兼容性和支持


    高电流SMIT电感器的设计遵循国际标准,适用于广泛的电子系统。制造商提供全面的技术支持和售后服务,包括详细的安装指南和故障排除指南。用户可以通过访问制造商的官方网站获取更多信息和支持资源。

    常见问题与解决方案


    - 问题:产品在高温下性能下降。
    - 解决方案:确保电路板设计有足够的散热措施,同时注意环境温度不要超过产品规定的工作温度范围。
    - 问题:焊接过程中出现开路现象。
    - 解决方案:严格按照制造商推荐的焊接参数进行焊接,使用合适的焊接设备和技术。

    总结和推荐


    高电流SMIT电感器凭借其卓越的电流处理能力和稳定的电气特性,在多种应用场景中表现出色。其宽泛的工作温度范围和良好的兼容性使其成为各种电子设备的理想选择。鉴于其优良的性能和高可靠性,我们强烈推荐将其用于需要高电流和高稳定性的电子设备中。如果您正在寻找一款可靠且高效的电感器,这款产品无疑是您的不二之选。

7443551730参数

参数
直流电阻(DCR) 5.9mΩ
额定电流 13A
Q值 20
测试频率 100KHz
电感值 7.3μH
饱和电流(LSAT) 12A
自谐振频率(SRF) 28MHz
容差 ±20%
长*宽*高 13mm*12.8mm*6.5mm
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
