760804111

产品分类: 插件电感
厂牌: WURTH
产品描述: 100KHz 4.8A 1.1A 250μH 300mΩ,350mΩ ±10% 通孔安装 30mm*31mm*14mm
供应商型号: 732-3967-ND
供应商: Digi-Key
标准整包数: 1

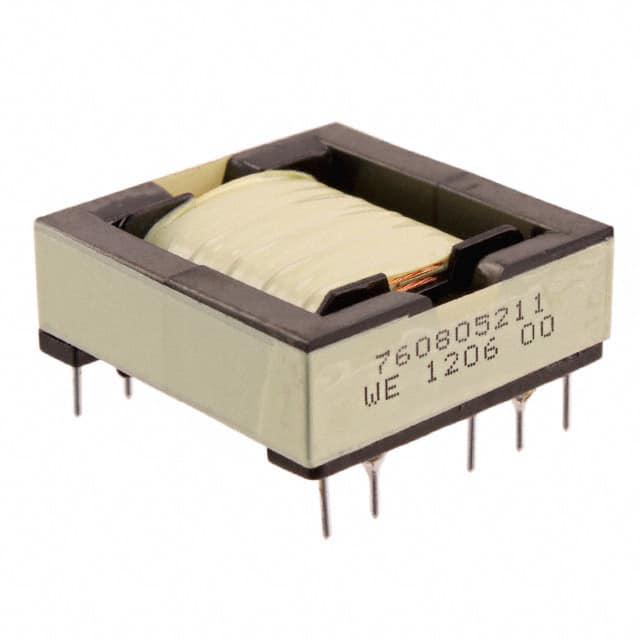

WURTH 插件电感 760804111

760804111概述

    WE-PFC PFC Choke 技术手册

    1. 产品简介


    WE-PFC PFC电感(PFC Choke)是一款专为一般电子设备设计的高性能电感器。其主要功能是在功率因数校正电路中提升系统的功率因数,从而提高能源利用效率。该电感广泛应用于各类电源供应器、通信设备及工业控制系统等领域。

    2. 技术参数


    - 尺寸:[mm]
    - 长度:30.0 ± 1.0 mm
    - 宽度:31.0 ± 1.0 mm
    - 高度:27.5 ± 0.3 mm
    - 线径:3.5 ± 0.5 mm
    - 最大直径:14.0 mm
    - 孔径:1.32 mm typ.
    - 推荐孔位图案:[mm]
    - 针距:5.0 mm typ.
    - 长度:27.5 ± 0.3 mm
    - 电气特性
    - 电感量(L):N1/ 100 kHz/ 100 mV时250 μH ±10%
    - 额定电流(N1/ ΔT = 40 K):1.1 A max.
    - 饱和电流(I SAT):N1/ |ΔL/L| < 20 % 时4.8 A typ.
    - 直流电阻(RDC)
    - N1/ 20 °C 时300 mΩ max.
    - N2/ 20 °C 时350 mΩ max.
    - 输入电压(Vin):195 - 265 V (AC)
    - 输出功率(PO):最小值150 W,最大值200 W
    - 绝缘测试电压(VT):N1 => N2 1500 V (AC)
    - 匝数比(n):N1 : N2 50:5 ±3%
    - 认证
    - RoHS:合规 [2011/65/EU&2015/863]
    - REACh:符合 [(EC)1907/2006]
    - 工作条件
    - 最高温度:+125 °C
    - 工作温度范围:-40 至 +125 °C
    - 存储条件:< 40 °C;< 75 % RH
    - 测试条件:除非另有说明,均为+20 °C,33 % RH

    3. 产品特点和优势


    - 高功率因数:显著提升电路的功率因数,降低能源损耗。
    - 高可靠性:满足严格的电气和机械性能要求。
    - 宽温范围:能够在极端温度条件下稳定运行。
    - 高质量材料:采用高性能磁芯材料,确保长期稳定性。

    4. 应用案例和使用建议


    - 应用案例:适用于电源转换器、UPS系统、LED驱动器等。
    - 使用建议
    - 在安装前应检查焊接曲线是否符合标准。
    - 避免直接机械冲击,以防损坏电感器。
    - 遵循制造商的安装指南,确保电气连接可靠。

    5. 兼容性和支持


    - 兼容性:适合与各种电路板和电源系统配合使用。
    - 支持:提供详细的安装指南和技术支持服务,确保用户能够正确安装和使用该产品。

    6. 常见问题与解决方案


    - 问题:焊接后出现异常噪音。
    - 解决方案:检查焊接过程是否符合制造商推荐的焊接曲线。
    - 问题:产品过热。
    - 解决方案:确认工作环境温度不超过规定的最高温度限制。

    7. 总结和推荐


    WE-PFC PFC电感在设计上充分考虑了实用性和耐用性,广泛适用于多种电力设备中。其高功率因数和良好的工作稳定性使其在市场上具有很强的竞争力。建议在需要高效率、高可靠性电源设备的设计中优先选用此产品。

760804111参数

参数
测试频率 100KHz
电感值 250μH
饱和电流(LSAT) 4.8A
自谐振频率(SRF) -
容差 ±10%
直流电阻(DCR) 300mΩ,350mΩ
额定电流 1.1A
Q值 -
长*宽*高 30mm*31mm*14mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

760804111厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

760804111数据手册

厂牌 PDF简要描述 下载
WURTH 插件电感 WURTH 760804111 760804111数据手册

760804111封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.9124 ¥ 100.6598
10+ $ 11.0635 ¥ 93.4867
192+ $ 9.8346 ¥ 83.1024
384+ $ 9.2196 ¥ 77.9059
库存: 46
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 100.65
