74456033

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 50MHz 7A 5.3A 3.3μH 15mΩ ±20% 标准安装,贴片安装 12.7mm*10mm*5.3mm
供应商型号: 3517106
供应商: 海外现货
标准整包数: 1

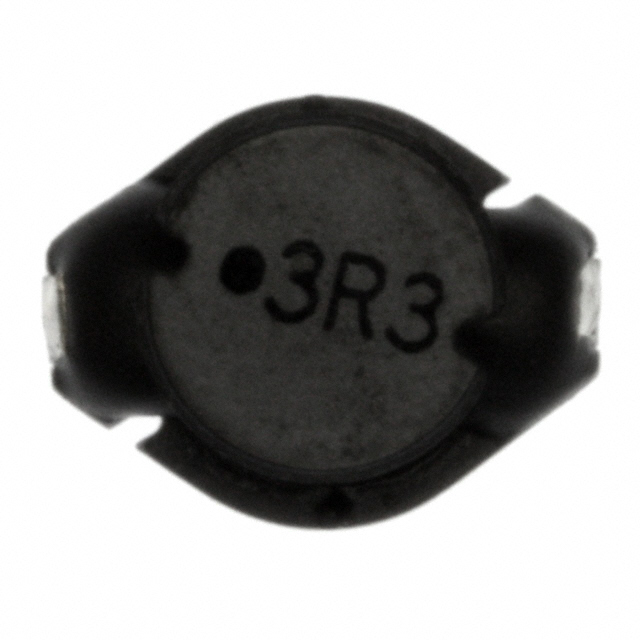

WURTH 贴片电感 74456033

74456033概述

    WE-PD4 SMT Power Inductor: A Comprehensive Guide

    1. 产品简介


    WE-PD4 SMT Power Inductor(74456033)是一款专为通用电子设备设计和开发的表面贴装电感器。它具有多种基本功能和应用领域,适用于各种消费电子产品、通信设备及工业控制系统。该产品采用小型封装设计,适合高密度安装需求,广泛应用于电源管理、滤波器电路、电磁干扰抑制等多个方面。

    2. 技术参数


    以下表格展示了产品的详细技术参数:
    | 参数名称 | 测试条件 | 值 | 单位 | 允许误差范围 |

    | 尺寸 (Length x Width x Height) 12.7 ±0.2 x 7.6 ±0.3 x 2.4 ±0.2 mm
    | 标称电感值 (L) | 100 kHz/ 100 mV | 3.3 µH ±20% |
    | 额定电流 (IR) | ΔT = 40 K | 5.3 A | 最大值
    | 饱和电流 (ISAT) ΔL/L| < 10% | 7 A | 典型值
    | 直流电阻 (RDC) | 20 °C | 0.011 Ω | 典型值
    | 直流电阻 (RDC) | 20 °C | 0.015 Ω | 最大值
    | 自谐振频率 (fres) | 41 MHz 典型值
    | 工作电压 (VDC) | 120 V 最大值

    3. 产品特点和优势


    - 紧凑设计:尺寸仅为12.7 x 7.6 x 2.4毫米,非常适合高密度安装需求。
    - 高性能:具有较低的直流电阻(典型值为0.011Ω),确保低功耗和高效能。
    - 宽工作温度范围:能够在-40°C至+125°C的环境中稳定工作,适合恶劣环境下的应用。
    - 可靠的保护机制:符合RoHS标准,环保无卤素,保障长期使用安全。
    - 优异的耐久性:具备良好的抗震和抗冲击性能,适合工业应用需求。

    4. 应用案例和使用建议


    典型应用场景:
    - 用于电源管理电路,作为储能和滤波组件。
    - 在电磁干扰抑制应用中提供出色的噪声过滤能力。
    - 适用于各类通信设备,增强信号传输稳定性。
    使用建议:
    - 在安装时注意保持周围环境温度不超过最大工作温度。
    - 确保安装前所有参数都符合技术手册中的规定要求。
    - 如需提高可靠性,建议对特定电路进行详细的温度测试。

    5. 兼容性和支持


    - 兼容性:产品经过严格的筛选和测试,确保与主流电子设备和电路板兼容。
    - 技术支持:供应商提供了详尽的技术文档和支持服务,帮助客户解决任何可能出现的问题。
    - 售后维护:公司承诺在质保期内提供完善的售后支持,确保客户能够顺利使用并维护产品。

    6. 常见问题与解决方案


    - 问题:焊接过程中出现虚焊现象。
    - 解决方案:检查焊点温度和时间是否符合规范,确保使用正确的焊接曲线。
    - 问题:设备运行过程中出现异常噪音。
    - 解决方案:确认音频信号频率是否超出产品规范,考虑使用阻尼材料减少噪音。
    - 问题:存储期间电感器出现性能下降。
    - 解决方案:严格控制存储环境温度和湿度,确保产品存放时间不超过12个月。

    7. 总结和推荐


    综上所述,WE-PD4 SMT Power Inductor 是一款具有优良性能和广泛适用性的电感器。它不仅具备卓越的电气特性和耐用性,还能满足严苛的工作环境要求。因此,我们强烈推荐这款产品用于需要高性能电感器的应用场合。如果您有任何疑问或需要进一步的支持,请联系专业的销售和技术支持团队,以获得最优质的客户服务体验。

74456033参数

参数
容差 ±20%
直流电阻(DCR) 15mΩ
额定电流 5.3A
Q值 -
测试频率 100KHz
电感值 3.3μH
饱和电流(LSAT) 7A
自谐振频率(SRF) 50MHz
长*宽*高 12.7mm*10mm*5.3mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

74456033厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74456033数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74456033 74456033数据手册

74456033封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.8516
10+ ¥ 13.7092
50+ ¥ 12.7952
100+ ¥ 12.7952
200+ ¥ 12.5667
600+ ¥ 12.3382
3000+ ¥ 12.3382
6000+ ¥ 12.3382
库存: 62
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 14.85
