74404054010

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 187MHz 8A 4.9A 1μH 12mΩ ±30% 2020 标准安装,贴片安装 5mm*5mm*4mm
供应商型号: 710-74404054010
供应商: Mouser
标准整包数: 1

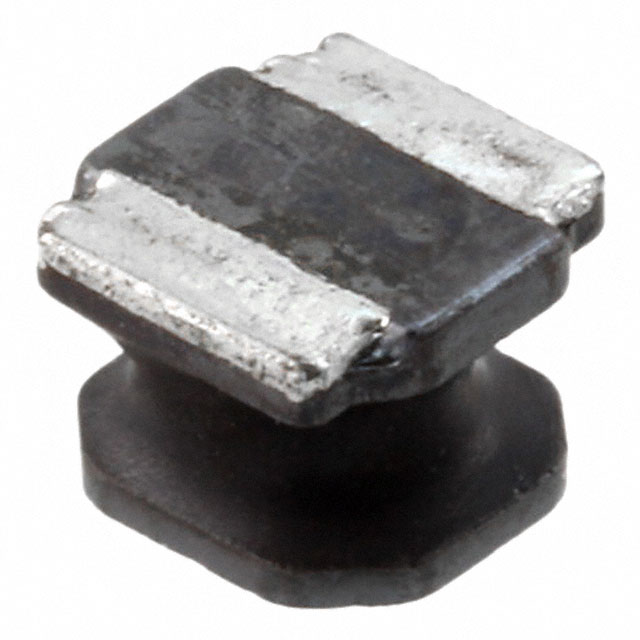

WURTH 贴片电感 74404054010

74404054010概述

    WE-LQS SMT Semi-Shielded Power Inductor: A Comprehensive Guide

    1. 产品简介


    WE-LQS SMT Semi-Shielded Power Inductor 是一款专为通用电子设备设计的电感器。它属于表面贴装技术(SMT)类产品,主要用于电源管理和电磁干扰(EMI)抑制。这类电感器广泛应用于消费电子、工业控制、通信设备等领域,是实现高效能转换和滤波的关键组件。

    2. 技术参数


    - 尺寸(mm): 5 ±0.2 x 5 ±0.2 x 4 max., 2.5 ±0.2, 1.25 ±0.2, 4 ±0.3
    - 比例: 5:1
    - 包装规格:
    - 带盘和卷盘:
    - 载带宽度: 12 mm
    - 厚度: 4.70 mm ±0.1
    - 拉力测试: 0.1 N - 1.3 N
    - 卷盘:
    - 载带宽度: 12 mm
    - 最大厚度: 1.50 mm
    - 最小长度: 330.00 mm
    - 电气特性:
    - 电感量 (L): 1 µH ±30%
    - 额定电流 (IR): ΔT = 40 K 时最大值为 4.9 A
    - 饱和电流 (ISAT): 当 |ΔL/L| < 30% 时典型值为 8 A
    - 直流电阻 (RDC): 12 mΩ ±20% @ 20 °C
    - 自谐振频率 (fres): 187 MHz 典型值
    - 工作电压 (V): 最大 120 V
    - 认证:
    - RoHS 合规 (2011/65/EU & 2015/863)
    - REACh 合规
    - 无卤素 (符合 JESD JS709B 和 IEC 61249-2-21)
    - 符合 AEC-Q200 Grade 1 认证
    - 环境参数:
    - 工作温度范围: -40°C 至 +125°C
    - 储存条件: 温度 < 40°C, 相对湿度 < 75%

    3. 产品特点和优势


    WE-LQS SMT 半屏蔽功率电感器具有以下显著优势:
    - 高可靠性: 符合 AEC-Q200 Grade 1 标准,确保在高要求应用中的稳定性和可靠性。
    - 宽工作温度范围: 从 -40°C 到 +125°C,适用于极端环境条件。
    - 低直流电阻: 仅 12 mΩ,有助于降低功耗并提高效率。
    - 出色的饱和电流特性: 额定电流高达 4.9 A,饱和电流为 8 A,适合高负载应用。
    - 环保材料: 无卤素,符合 RoHS 和 REACh 规范,满足环保标准。

    4. 应用案例和使用建议


    WE-LQS SMT 半屏蔽功率电感器可广泛应用于多种场合,例如:
    - 电源管理模块: 在充电电路和电源转换中提供有效的储能和滤波。
    - 电磁干扰抑制: 用于减少电源线上的噪声,提高系统稳定性。
    - 通信设备: 在无线通信设备中作为阻抗匹配和滤波器使用。
    使用建议:
    - 焊接工艺: 确保焊接工艺符合规范,避免使用不当方法导致损坏。
    - 清洁和清洗: 小心选择清洗剂,以防止对绝缘层和电镀层造成损害。
    - 存储条件: 存储时间不超过 12 个月,以免影响焊锡性能。

    5. 兼容性和支持


    WE-LQS SMT 半屏蔽功率电感器兼容标准 SMT 生产流程,并且 Würth Elektronik 提供了详尽的支持文档和技术服务,包括详细的焊接参数和操作指南。客户可以通过销售工程师获取进一步的支持。

    6. 常见问题与解决方案


    - Q: 如何正确存储这些电感器?
    - A: 电感器应在原包装内储存,温度不高于 40°C,相对湿度低于 75%。超过 12 个月的存储时间可能导致终端性能下降。

    - Q: 如何避免电感器在使用过程中产生噪音?
    - A: 为避免音频信号引起噪音,应尽量避免在高频音频信号下使用电感器。

    - Q: 电感器的工作温度是否有限制?
    - A: 电感器的工作温度不应超过 -40°C 至 +125°C 的范围,以确保长期稳定运行。

    7. 总结和推荐


    总体而言,WE-LQS SMT 半屏蔽功率电感器是一款高性能的电子元件,适用于需要高可靠性和稳定性的应用场景。其卓越的电气特性和环境适应性使其成为许多高要求电子设备的理想选择。因此,强烈推荐在涉及电源管理和电磁干扰抑制的应用中使用这款电感器。
    以上内容涵盖了WE-LQS SMT半屏蔽功率电感器的产品简介、技术参数、产品特点、应用案例及使用建议、兼容性和支持、常见问题解决方案以及总结推荐,希望能够为您提供全面的技术参考。

74404054010参数

参数
额定电流 4.9A
Q值 -
测试频率 100KHz
电感值 1μH
饱和电流(LSAT) 8A
自谐振频率(SRF) 187MHz
容差 ±30%
直流电阻(DCR) 12mΩ
长*宽*高 5mm*5mm*4mm
通用封装 2020
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

74404054010厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74404054010数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74404054010 74404054010数据手册

74404054010封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.242 ¥ 10.4949
50+ $ 1.0879 ¥ 9.1928
250+ $ 0.9752 ¥ 8.2408
500+ $ 0.9061 ¥ 7.6567
1500+ $ 0.7193 ¥ 6.0779
库存: 1676
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.49
