74408942470

产品分类: 贴片电感
厂牌: WURTH
产品描述: 100KHz 10MHz 1A 660mA 47μH 608mΩ ±20% 1919 贴片安装 4.8mm*4.8mm*3mm
供应商型号: 3583011
供应商: 海外现货
标准整包数: 1

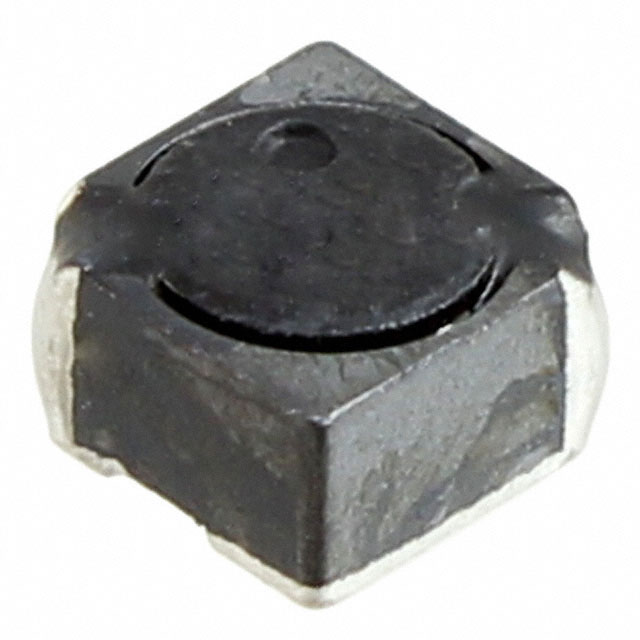

WURTH 贴片电感 74408942470

74408942470概述


    产品简介


    WE-SPC SMT屏蔽式功率电感是一款专为一般电子设备设计和开发的高性能电感元件。这类电感主要用于开关电源、滤波电路、信号耦合及射频应用等场合。其独特的结构设计能够有效降低电磁干扰(EMI),同时提供良好的电气性能和可靠性。

    技术参数


    - 外形尺寸:4.8 ± 0.3 mm x 2.8 ± 0.2 mm x 4.8 ± 0.3 mm
    - 引脚间距:1.4 mm 参考值
    - 绕线标记:起始绕线位置
    - 电感标记:470(电感代码)
    - 推荐焊盘图案:5.3 mm
    - 电气特性:
    - 标称电感:47 μH ± 20%
    - 额定电流:0.66 A (ΔT = 40 K)
    - 饱和电流:1 A(ΔL/L < 35%)
    - 直流电阻:0.515 Ω(典型值);0.608 Ω(最大值)
    - 自谐振频率:10 MHz(典型值)

    产品特点和优势


    - 高可靠性:符合RoHS、REACH标准,无卤素,适用于对环保要求较高的场合。
    - 出色的电磁兼容性:通过屏蔽结构减少电磁干扰,适用于多种电磁敏感型设备。
    - 广泛的温度范围:-40°C 到 +125°C 的工作温度范围,满足恶劣环境下的应用需求。
    - 高电流处理能力:额定电流高达0.66 A,在大电流应用中表现出色。
    - 低自谐振频率:确保在高频应用中的稳定性和性能。

    应用案例和使用建议


    应用案例:该电感常用于电源转换器、DC-DC转换器、射频电路和无线充电装置等。例如,在一个需要低电磁干扰和高效率的电源转换器中,该电感可以有效提高系统的整体性能。
    使用建议:
    1. 在焊接时,请严格按照规定的回流焊工艺进行操作,以确保电感元件的正常工作。
    2. 在进行清洁和清洗时,避免使用可能损害电感表面或内部结构的化学溶剂。
    3. 长期存储前请确保包装完好,并按照制造商的要求进行处理,避免性能下降。

    兼容性和支持


    - 兼容性:该电感与标准SMT工艺兼容,可直接安装于标准电路板上。
    - 技术支持:Würth Elektronik eiSos GmbH & Co. KG提供详细的技术文档和客户支持服务,确保用户在使用过程中获得及时有效的帮助。

    常见问题与解决方案


    - Q:长时间存放后电感无法正常工作怎么办?
    - A: 确保存储条件符合规定,存储时间不超过12个月。超过此期限的元件需要重新检测焊锡性能。

    - Q:电感在使用过程中出现异常发热如何处理?
    - A: 检查工作环境是否超出了额定工作温度范围,如是,则需采取散热措施或更换适合的电感型号。

    总结和推荐


    综上所述,WE-SPC SMT屏蔽式功率电感以其出色的性能和广泛的应用范围,非常适合在多种电子设备中使用。无论是从技术参数还是实际应用角度来看,它都表现出色。建议在电源转换器、射频电路和无线充电装置等应用中优先考虑选用该电感。对于对产品质量和性能有较高要求的设计工程师来说,这款电感无疑是理想的选择。

74408942470参数

参数
额定电流 660mA
Q值 -
测试频率 100KHz
电感值 47μH
饱和电流(LSAT) 1A
自谐振频率(SRF) 10MHz
容差 ±20%
直流电阻(DCR) 608mΩ
长*宽*高 4.8mm*4.8mm*3mm
通用封装 1919
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

74408942470厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

74408942470数据手册

厂牌 PDF简要描述 下载
WURTH 贴片电感 WURTH 74408942470 74408942470数据手册

74408942470封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15.968
10+ ¥ 14.7397
50+ ¥ 13.7571
100+ ¥ 13.7571
200+ ¥ 13.5114
500+ ¥ 13.2657
2500+ ¥ 13.2657
5000+ ¥ 13.2657
库存: 66
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 15.96
直接购买
加入购物车
