首页  >  产品百科  >  7443763521022

7443763521022

产品分类: 插件电感
厂牌: WURTH
产品描述: 100KHz 30MHz 120A 75A 2.2μH 400μΩ ±20% 标准安装,通孔安装 36mm*21.5mm*35mm
供应商型号: 3221562
供应商: 海外现货
标准整包数: 1

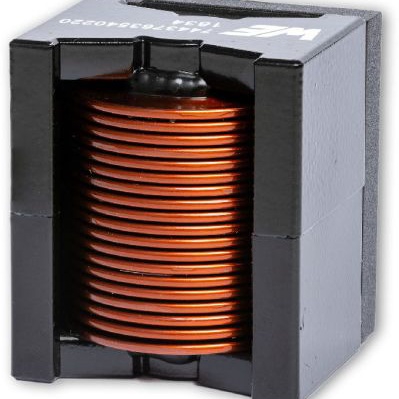

WURTH 插件电感 7443763521022

7443763521022概述

    WE-HCFT Flat Wire THT High Current Inductor 技术手册

    1. 产品简介


    WE-HCFT Flat Wire THT High Current Inductor 是一款专为通用电子设备设计的表面贴装型高电流电感器。该电感器的主要功能是提供高效的电能转换和存储,适用于多种电子设备,包括但不限于通信设备、电源管理系统、工业控制装置等。

    2. 技术参数


    - 尺寸(最大值): 36 mm x 35 mm x 13.5 mm ± 1.0 mm(长 x 宽 x 高)
    - 引脚: 引脚2和引脚3仅用于机械稳定性,且彼此连接。
    - 标记: 7443763521022
    - 日期代码: YYWW(年周)
    - 封装: 具体封装尺寸请参考包装规格。
    - 额定电流: 在温度升高50K时,最大额定电流为75 A。
    - 饱和电流: 当电感变化率小于30%时,典型饱和电流为120 A。
    - 直流电阻: 最大直流电阻为0.4 mΩ(在20°C条件下)。
    - 自谐振频率: 30 MHz(典型值)。
    - 认证: 符合RoHS、REACh、无卤素标准,符合AEC-Q200 Grade 1认证要求。

    3. 产品特点和优势


    - 高效能: 能够提供高效的电能转换和存储,适应各种复杂的电路需求。
    - 高可靠性: 通过严格的可靠性测试,确保在高负载条件下的稳定性能。
    - 环境适应性强: 工作温度范围广,从-40°C到+125°C,满足各种恶劣环境需求。
    - 安全可靠: 经过多项安全认证,符合RoHS、REACh等环保标准,保障用户健康和安全。

    4. 应用案例和使用建议


    - 通信设备: 在无线通信设备中用于电源管理模块,提高电源转换效率。
    - 工业控制系统: 在自动化设备中作为滤波电感器,减少干扰信号的影响。
    - 电力系统: 在变频器和逆变器中作为储能元件,提高系统的响应速度和稳定性。
    使用建议:
    - 确保电路板设计符合制造商推荐的布局要求,以避免不必要的温度上升。
    - 在焊接过程中,严格遵守制造商推荐的焊接曲线,避免损坏电感器。
    - 在进行清洗时,选用温和的清洗剂,避免对电感器产生不良影响。

    5. 兼容性和支持


    - 兼容性: 本产品与其他标准电子元件具有良好的兼容性,可广泛应用于各类电子设备中。
    - 支持: Würth Elektronik eiSos GmbH & Co. KG 提供详尽的技术支持和售后服务,包括免费样品申请、CAD库下载及教程资源。

    6. 常见问题与解决方案


    - Q1: 电感器的额定电流不足怎么办?
    - A1: 可通过增加散热片或者改善电路板设计来降低电感器的温度,从而提高其额定电流。
    - Q2: 如何避免电感器在使用过程中的损坏?
    - A2: 严格按照制造商的使用指南操作,避免强烈振动和重力冲击,确保电路板设计符合推荐标准。

    7. 总结和推荐


    WE-HCFT Flat Wire THT High Current Inductor 是一款性能卓越、可靠性高的电感器,特别适合在通信、工业控制和电力系统等领域中应用。其出色的电气特性和广泛的适用范围使其成为市场上极具竞争力的产品。我们强烈推荐使用这款电感器,尤其是在需要高效能和高可靠性的应用场合中。
    此技术手册提供了WE-HCFT Flat Wire THT High Current Inductor的详细信息,确保您能够充分利用该产品的功能并确保其最佳性能。

7443763521022参数

参数
额定电流 75A
Q值 -
测试频率 100KHz
电感值 2.2μH
饱和电流(LSAT) 120A
自谐振频率(SRF) 30MHz
容差 ±20%
直流电阻(DCR) 400μΩ
长*宽*高 36mm*21.5mm*35mm
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 托盘

7443763521022厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

7443763521022数据手册

厂牌 PDF简要描述 下载
WURTH 插件电感 WURTH 7443763521022 7443763521022数据手册

7443763521022封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 87.0651
2+ ¥ 76.4761
3+ ¥ 73.5348
5+ ¥ 70.5934
10+ ¥ 65.8871
20+ ¥ 64.7106
50+ ¥ 64.7106
100+ ¥ 64.7106
库存: 4
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 87.06
直接购买
加入购物车
