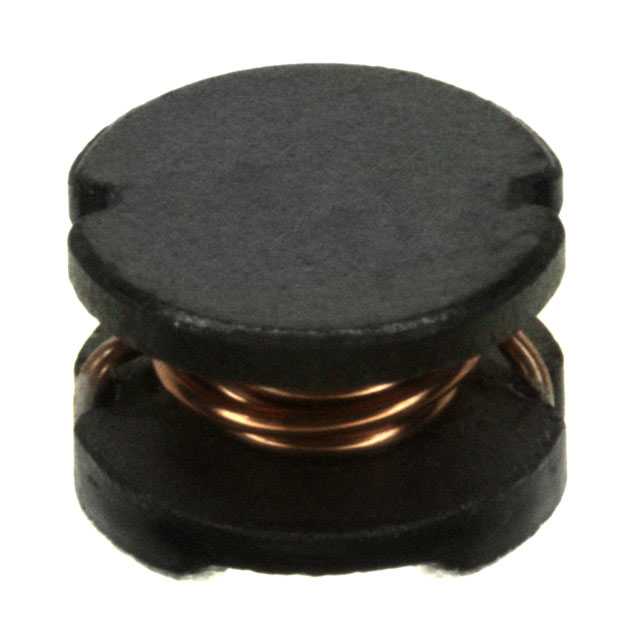

784774127

产品分类: 贴片电感
厂牌: WURTH
产品描述: 10KHz 15MHz 1.4A 1.19A 27μH 200mΩ ±20% 2220 标准安装,贴片安装 5.8mm*5.2mm*4.85mm
供应商型号: 732-6835-1-ND
供应商: Digi-Key
标准整包数: 1
WURTH 贴片电感 784774127

784774127概述

    WE-PD2A SMD Power Inductor: 技术手册概述

    1. 产品简介


    WE-PD2A SMD Power Inductor 是一款专为通用电子设备设计的表面贴装型功率电感器。这种电感器主要用于电力管理、滤波、能量存储等应用场景。它们适用于广泛的电子设备,如电源转换器、逆变器、稳压电源和其他需要高效能源管理的设备。

    2. 技术参数


    以下是WE-PD2A SMD Power Inductor的主要技术规格:
    | 参数 | 值 | 单位 |
    |
    | 电感值 | 27 | µH |
    | 额定电流 | 1.19 | A |
    | 饱和电流 | 1.40 | A |
    | 直流电阻(典型值) | 0.200 | Ω |
    | 自谐振频率(典型值) | 15 | MHz |
    | 额定电压 | 80 | VDC |
    | 工作温度范围 | -40°C ~ +125°C
    | 存储温度范围 | -20°C ~ +40°C
    | 允许的最大终端偏移 | 120 | µm |

    3. 产品特点和优势


    WE-PD2A SMD Power Inductor 的主要优势在于其高电感值、大额定电流和低直流电阻。这使得它非常适合在高频应用中提供高效的能量存储和过滤功能。此外,该产品已经通过了AEC-Q 200认证,确保了其在高可靠性的环境中也能稳定运行。

    4. 应用案例和使用建议


    在实际应用中,WE-PD2A SMD Power Inductor 常被用于各种电源管理和滤波电路中。例如,在开关电源中,它可以有效降低输出纹波电压并提高整体效率。为了最大化其性能,建议在使用时遵循推荐的焊接工艺,并确保环境温度不超过125°C。

    5. 兼容性和支持


    WE-PD2A SMD Power Inductor 与多种标准焊锡工艺兼容,如无铅和含铅焊锡工艺。制造商 Würth Elektronik eiSos GmbH & Co. KG 提供详尽的技术支持,以帮助客户进行设计和生产过程中的任何问题处理。同时,对于特定应用的设计,建议提前联系制造商进行确认。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:焊接后发现电感器损坏
    - 解决方案: 检查焊接温度是否超出推荐范围,并确保遵循正确的焊接工艺。

    - 问题:电感值出现漂移
    - 解决方案: 确保安装过程中避免机械冲击,特别是对电感器核心材料的影响。

    7. 总结和推荐


    综上所述,WE-PD2A SMD Power Inductor 是一款高性能、高可靠性的电感器,适用于广泛的电子设备。其独特的技术和设计使其在市场上具备很强的竞争力。鉴于其稳定的表现和高可靠性,强烈推荐在需要高效能源管理的应用中采用此产品。

784774127参数

参数
容差 ±20%
直流电阻(DCR) 200mΩ
额定电流 1.19A
Q值 -
测试频率 10KHz
电感值 27μH
饱和电流(LSAT) 1.4A
自谐振频率(SRF) 15MHz
长*宽*高 5.8mm*5.2mm*4.85mm
通用封装 2220
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
