830100965009

产品分类: 无源晶振
厂牌: WURTH
产品描述: 16pF 16MHz 贴片安装 3.2mm*2.5mm*800μm
供应商型号: 1923-830100965009TR-ND
供应商: Digi-Key
标准整包数: 3000
WURTH 无源晶振 830100965009

830100965009概述


    产品简介

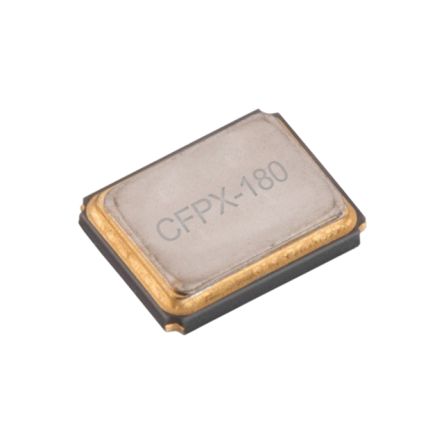

    LFXTAL009650RL3K 是一款标准尺寸为 3.2 x 2.5 mm 的表面贴装晶体振荡器(SMD Crystal),封装在陶瓷外壳内,并配有密封金属盖,以实现完全密封。这款晶体振荡器型号为 CFPX-180,主要用于各种需要高精度时钟信号的应用场合。由于其稳定性和可靠性,该产品广泛应用于通信设备、计算机系统、消费电子、工业自动化和汽车电子等领域。

    技术参数


    - 频率:16.0 MHz
    - 频率容差:±10.00 ppm(25°C 下)
    - 频率稳定性:±20.00 ppm
    - 操作温度范围:-40.00°C 至 85.00°C
    - 老化率:每年 ≤ 5 ppm (25°C 下)
    - 负载电容:16.00 pF
    - 并联电容:7 pF 最大值
    - 驱动功率:100 µW 最大值
    - 串联电阻:70.00 Ω 最大值
    - 存储温度范围:-55°C 至 125°C
    - 冲击测试:MIL-STD-202F, Method 213B, 1000G, 0.5ms, 半正弦波
    - 振动测试:MIL-STD-202F, Method 204D, 测试条件 D, 20G (10Hz-2000Hz),4小时在三个相互垂直平面上(总12小时)

    产品特点和优势


    1. 高精度:频率容差低至 ±10.00 ppm,确保了长期稳定的工作性能。
    2. 宽温范围:适用于极端温度环境(-40.00°C 至 85.00°C),保障在恶劣环境下也能正常工作。
    3. 耐冲击和振动:通过了严格的冲击和振动测试,确保在运输和安装过程中不会受到损坏。
    4. 紧凑设计:尺寸小,适合空间有限的应用场合。
    5. RoHS 和 REACh 合规:环保材料,符合国际环保标准。

    应用案例和使用建议


    应用案例
    1. 通信设备:如基站、路由器、交换机等,提供高精度时钟信号。
    2. 计算机系统:如服务器、工作站等,确保系统稳定运行。
    3. 消费电子:如智能手表、移动电话等,提高设备的整体性能。
    使用建议
    1. 电路布局:在 PCB 设计时,应尽量减少寄生电容对晶体的影响。
    2. 负载匹配:确保负载电容与晶体的标称值匹配,以获得最佳的频率稳定性。
    3. 散热管理:高温环境下应采取适当的散热措施,避免因过热导致的性能下降。

    兼容性和支持


    - 兼容性:可与其他标准 SMD 封装的晶体振荡器互换使用。
    - 支持和服务:由 Würth Elektronik 提供全面的技术支持,包括产品选型指导、技术支持热线及在线工具等。此外,该产品还支持 RoHS 和 REACh 合规要求,便于全球范围内使用。

    常见问题与解决方案


    1. Q:如何确定晶体是否安装正确?
    A:可以使用万用表测量晶体两端的电阻,确保阻值符合要求。

    2. Q:如何处理晶体过热问题?
    A:在安装晶体的位置增加散热片,或者优化电路设计以减少热量产生。

    3. Q:如何选择合适的负载电容?
    A:根据晶体的具体参数,选择标称负载电容相近的外部电容。

    总结和推荐


    综上所述,LFXTAL009650RL3K 晶体振荡器凭借其高精度、宽温范围和强固性,在众多应用场合中表现出色。无论是通信设备还是消费电子产品,这款晶体都提供了可靠的时钟信号支持。因此,我们强烈推荐这款产品给需要高性能时钟信号的工程师和技术人员。

830100965009参数

参数
频率 16MHz
驱动电平 -
负载电容 16pF
频率稳定性 -
频率容差 -
等效串联电阻 -
长*宽*高 3.2mm*2.5mm*800μm
安装方式 贴片安装
包装方式 卷带包装

830100965009厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

830100965009数据手册

厂牌 PDF简要描述 下载
WURTH 无源晶振 WURTH 830100965009 830100965009数据手册

830100965009封装设计

查看详情并下载
Symbol
Footprint
3D Model
